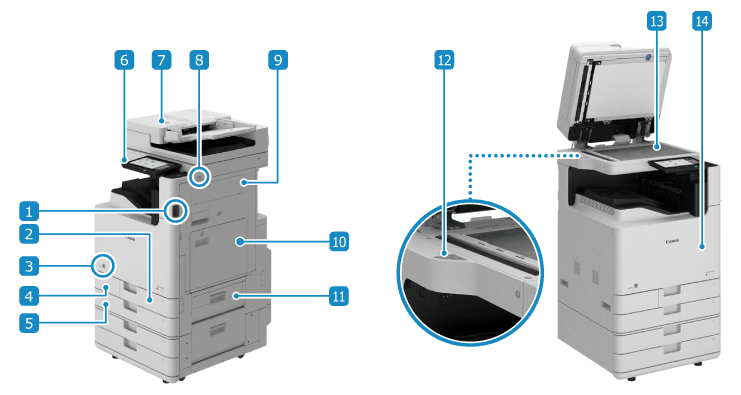

Přední strana

Vypínač

Zapněte a vypněte napájení přístroje. Zapnutí a vypnutí přístroje

Zásuvka na papír 1

Vložte často používaný papír. Zásuvka na papír

Kód toneru

Tímto kódem je označen typ originálního toneru, který lze používat v tomto stroji. Používejte toner s kódem, který obsahuje stejná písmena jako kód na předním krytu stroje.

Kryt odpadního toneru

Otevřete při výměně zásobníku odpadního toneru.

Zásuvka na papír 2

Vložte často používaný papír. Můžete také vložit papír takového formátu, který nelze vložit do zásuvky na papír 1. Zásuvka na papír

Ovládací panel

K ovládání přístroje a kontrole jeho stavu použijte displej dotykového panelu. Ovládací panel

Podavač

Do podavače můžete vložit několik listů originálů. Vložené originály se podávají a skenují jeden po druhém automaticky. Podavač pro dvoustranný jednoprůchodový tisk

Port USB (pro zařízení USB) (pravá přední strana)

Můžete připojit komerční paměťové zařízení USB nebo USB klávesnici.

* Podporuje USB 2.0.

Pravý kryt hlavní jednotky

Pokud dojde k zaseknutí papíru uvnitř přístroje, otevřete kryt.

Víceúčelová přihrádka

Chcete-li dočasně použít papír, který není vložen v zásuvce na papír, vložte jej do víceúčelové přihrádky. Víceúčelová přihrádka

Pravý kryt zásuvky na papír

Otevřete jej, když dojde k zachycení papíru.

Úložná krabice na ubrousky na čištění skla

Uchovává hadřík na čištění skla.

Kopírovací deska

Knihy, silný papír, tenký papír a jiné originály, které nelze umístit do podavače, položte na kopírovací sklo. Vložené originály jsou skenovány v nehybném stavu. Ukládání originálů

Přední kryt hlavní jednotky

Otevřete, abyste mohli vyměnit tonerovou kazetu a bubnovou jednotku a vyčistit LED tiskovou hlavu.

DŮLEŽITÉ

Pokud k portu USB (pro zařízení USB) připojíte zařízení, které přesahuje následující kapacitu zdroje napájení poskytovanou přístrojem, může dojít k poškození přístroje.

Přední pravá strana: 5 V 500 mA

Zadní pravá strana: 5 V 900 mA

Při vkládání knihy, časopisu nebo jiného tlustého originálu na kopírovací sklo nezavírejte podavač silou.

POZNÁMKA

Podrobnosti o konfiguraci přístroje, pokud je nainstalováno příslušenství, a názvy součástí jednotek volitelného zařízení naleznete v následující části.

Podporované možnosti

Pro zajištění efektivního používání přístroje pravidelně čistěte jeho povrch a kopírovací sklo.

Čištění povrchu přístroje

Čištění kopírovacího skla

Pokud se při používání podavače objeví následující příznaky, vyčistěte jej: Čištění podavače

Originály jsou znečištěné

Originály často uvíznou

Po skenování, kopírování nebo odesílání faxů vypadají výtisky rozmazané

Velikost originálu není správně rozpoznána
