Programações/Grav.] no ecrã [Início] ou noutro ecrã. [Verificar método de manutenção]Adicionar agrafos à unidade de dobragem do papel/finalizador de folhetos
Quando os agrafos na unidade de agrafamento ou na unidade de finalização-agrafamento da unidade de dobragem do papel/finalizador de folhetos acabarem, aparecerá [
] na parte inferior direita do ecrã. Neste caso, substitua a caixa de agrafos por uma nova e adicione mais agrafos.
Pode pressionar [] para apresentar um vídeo passo a passo de como substituir a caixa de agrafos.
] na parte inferior direita do ecrã. Neste caso, substitua a caixa de agrafos por uma nova e adicione mais agrafos.Pode pressionar [
] para apresentar um vídeo passo a passo de como substituir a caixa de agrafos.* Pode reproduzir o vídeo do procedimento de substituição a qualquer momento pressionando [ Programações/Grav.] no ecrã [Início] ou noutro ecrã. [Verificar método de manutenção]
Programações/Grav.] no ecrã [Início] ou noutro ecrã. [Verificar método de manutenção]Substituir a caixa de agrafos da unidade de agrafamento
1
Abra a tampa da frente do finalizador.
2

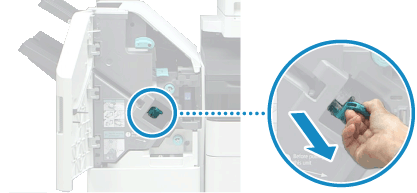

Retire o cartridge de agrafos.
Segure no manípulo verde do cartridge de agrafos e puxe para fora.
3

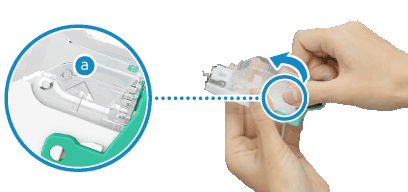

Retire a caixa de agrafos do cartridge de agrafos.
Segure a parte da caixa de agrafos indicada pelas setas (
) e remova a caixa de agrafos na direção da seta mostrada acima.
) e remova a caixa de agrafos na direção da seta mostrada acima.4
Retire uma caixa de agrafos nova da caixa.
5

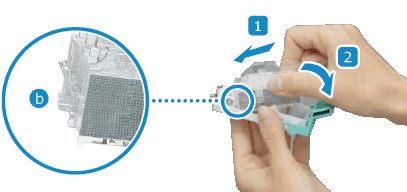

Instale a nova caixa de agrafos na cartridge de agrafos.
Introduza a patilha (
) que está na extremidade frontal da caixa de agrafos no cartridge de agrafos, e baixe a caixa de agrafos para a instalar.
) que está na extremidade frontal da caixa de agrafos no cartridge de agrafos, e baixe a caixa de agrafos para a instalar.6
Instale o cartridge de agrafos no finalizador.
Segure no manípulo verde existente no cartridge de agrafos e, de maneira firme, empurre o cartridge para dentro até ao fim.
7
Feche a tampa da frente do finalizador.
Substituir a caixa de agrafos da unidade de finalização-agrafamento
Preparativos necessários
Remova todo o papel que saiu para o tabuleiro de folhetos.
1
Abra a tampa da frente do finalizador.
2
Retire a unidade de finalização-agrafamento.
3
Retire os dois cartridges de agrafos enquanto baixa a alavanca na sua direção.
4
Retire a caixa de agrafos enquanto segura em ambos os lados da parte superior da caixa de agrafos.
5
Retire uma caixa de agrafos nova da caixa.
6
Coloque a nova caixa de agrafos na cartridge de agrafos.
7
Insira os dois cartridges de agrafos da unidade de finalização-agrafamento.
Empurre firmemente os cartridges até ao fim.
8
Empurre para dentro a unidade de finalização-agrafamento.
9
Feche a tampa da frente do finalizador.
NOTA
Se a máquina não agrafar após a instalação de uma caixa de agrafos nova
Os agrafos podem não estar a alcançar a extremidade frontal do cartridge. Reposicione os agrafos. [Reposicionar agrafos p/finalizar-agrafar]
