Chargement des feuilles grand format-A et Plateau pour réception des bannières-D
Vous pouvez imprimer sur du papier long en utilisant l'une des combinaisons d'équipements en option suivantes et en chargeant le papier dans le plateau multifonctions.
Chargement des feuilles grand format-A et Plateau pour réception des bannières-D
Chargement des feuilles grand format-A et Module de Finition interne-N
Chargement des feuilles grand format-A et Module de Finition agrafage-AB, Staple Finisher Lite-A (uniquement pour le continent américain), ou Module de finition Brochure/Pli-A

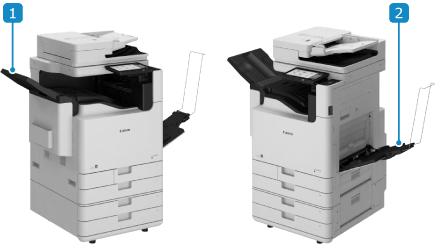

Noms et fonctions des pièces
Plateau pour réception des bannières-DReçoit les feuilles de papier imprimées et les copies.
Le Plateau pour réception des bannières-D peut être utilisé lorsque le 1er plateau de réception – Kit-B est installé. Il ne peut être utilisé dans aucune autre combinaison.

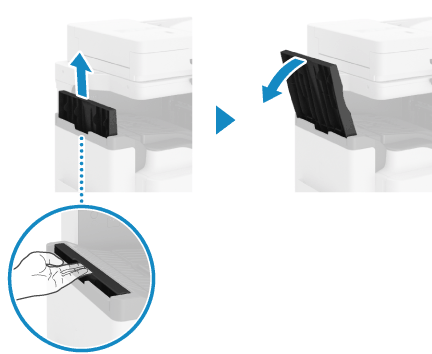

Pour utiliser le Plateau pour réception des bannières-D, tirez la partie réceptacle vers le haut pour l'ouvrir.
Chargement des feuilles grand format-AMontez-le sur le plateau multifonctions, puis chargez le papier. Chargez une feuille à la fois. Chargement du papier dans le Chargement des feuilles grand format-A (option)
Installation et retrait du Chargement des feuilles grand format-A
Pour retirer le plateau de chargement du papier long, tirez-le tout an appuyant sur les boutons de déverrouillage droit et gauche.
Pour installer le plateau de chargement du papier long, insérez-le délicatement sur le plateau multifonction jusqu’à entendre un déclic.
Caractéristiques techniques
Format, type et grammage du papier | Chargement des feuilles grand format-A Identique à « Plateau multifonctions » de l’unité principalePapier utilisable Plateau pour réception des bannières-D Tous les papiers qui peuvent passer à travers la machine Papier utilisable |
Méthode d'alimentation du papier et capacité en papier | Chargement des feuilles grand format-A Papier long : 1 feuille (de longueur jusqu'à 1300 mm [51 1/4"]) Autre que ci-dessus : identique à « Plateau multifonctions » de l’unité principaleCaractéristiques techniques générales |
Capacité de sortie | Lorsque le Plateau pour réception des bannières-D est installé Papier long : 20 feuilles (de longueur jusqu'à 900 mm [35 1/2"]) Papier long : 1 feuille (de longueur de 900,1 à 1300 mm [plus de 35 1/2" à 51 1/4"]) Autre que ci-dessus : identique à « Capacité du réceptacle interne » de l’unité principaleCaractéristiques techniques générales Lorsque le module de finition interne-N est installé Identique à « Capacité du réceptacle de sortie (réceptacle B) » du module de finition interne-NModule de Finition interne-N et Perforateur intérieur-D Module de Liaison Trieuse-R, Module de Finition agrafage-AB, Staple Finisher Lite-A  ou Module de finition Brochure/Pli-A installé*1Papier long : 20 feuilles (de longueur jusqu'à 1300 mm [51 1/4"]) |
Dimensions (l x P x H) | Chargement des feuilles grand format-A 522 mm x 150 mm x 345 mm (20 5/8 x 5 7/8 x 13 5/8) Plateau pour réception des bannières-D 155 x 388 x 373 mm (6 1/8" x 15 1/4" x 14 3/4") |
Poids | Chargement des feuilles grand format-A Environ 0,3 kg (0,7 lb) Plateau pour réception des bannières-D Environ 2,0 kg (4,4 lb) |
*1Le papier long est éjecté dans l’unité de passage tampon et en haut du module de finition.
