Bourrages papier dans le module de finition (option)
Retirez le papier coincé à l’intérieur du module de finition. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage papier et retirer le papier coincé.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Si le papier se déchire, veillez à retirer toutes les parties afin qu’il n’en reste aucun morceau.
Si vous ne parvenez pas à retirer le papier, n’essayez pas de le retirer de force. Vérifiez le panneau de commande et retirez le papier coincé à un autre endroit.
Bourrages papier dans le module de finition d’agrafes
Cette section explique comment éliminer les bourrages papier dans le module de finition d’agrafes. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
Préparatifs nécessaires
Retirez le papier chargé dans le plateau.
Fermez le capot et la cassette à papier s’ils sont ouverts.
1

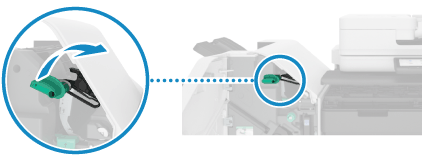

Ouvrez le capot de l'unité de passage du tampon.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le capot de l'unité de passage du tampon.
4
Ouvrez le capot avant du module de finition d’agrafes.
5
Vérifiez si le papier est coincé dans le module de finition d’agrafes.
1
Soulevez le guide du réceptacle de sortie du réceptacle principal.
2

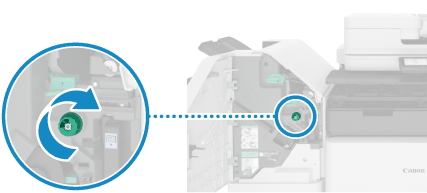

Tournez le bouton vert.
3
Si le papier est éjecté, tirez-le délicatement dans le sens de la flèche.
6
Vérifiez si le papier est coincé dans la zone d’évacuation.
1

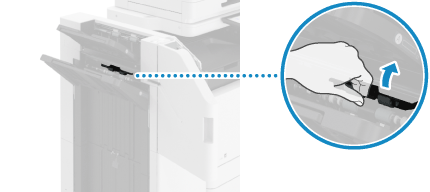

Ouvrez le guide de livraison d’évacuation.
2

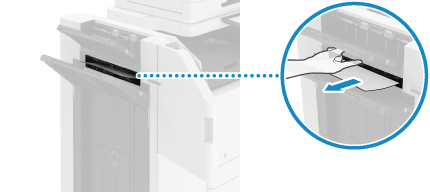

Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Soulevez le volet primaire.
4
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Abaissez le volet primaire.
6
Fermez le guide d’évacuation.
7
Fermez le capot avant du module de finition d’agrafes.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
REMARQUE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
Bourrages papier dans le module de pliage du papier / de finition de brochures
Cette section explique comment éliminer les bourrages papier dans le module de pliage du papier / de finition de brochures. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage papier et retirer le papier coincé.
Préparatifs nécessaires
Retirez le papier chargé dans le plateau.
Retirez tout le papier du réceptacle à brochures.
Fermez le capot et la cassette à papier s’ils sont ouverts.
1
Ouvrez le capot de l'unité de passage du tampon.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le capot de l'unité de passage du tampon.
4
Ouvrez le capot avant du module de pliage du papier / de finition de brochures.
5
Vérifiez si du papier est coincé dans le module de pliage du papier / de finition de brochures.
1
Soulevez le guide du réceptacle de sortie du réceptacle B.
2

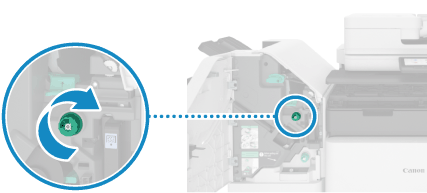

Tournez le bouton vert.
3
Si le papier est éjecté, tirez-le délicatement dans le sens de la flèche.
6
Vérifiez si le papier est coincé dans la zone d’évacuation.
1
Ouvrez le guide de livraison d’évacuation.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Soulevez le volet primaire.
4
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Abaissez le volet primaire.
6
Fermez le guide d’évacuation.
7
Si du papier est coincé dans la zone de sortie du réceptacle à brochures, tirez-le délicatement dans le sens de la flèche.
8
Tournez le bouton vert au moins 10 fois.
Si vous ne tournez pas le bouton un nombre suffisant de fois, le papier coincé peut se déchirer lorsque vous retirez l’unité de piqûre à cheval.
9
Retirez l’unité de piqûre à cheval.
10
Vérifiez si du papier est coincé dans le guide transparent.
1
Ouvrez le guide transparent.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le guide transparent.
11
Vérifiez si du papier est coincé dans le guide gauche.
1
Ouvrez le guide gauche.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Fermez le guide gauche.
12
Poussez délicatement l’unité de piqûre à cheval dans la machine.
13
Fermez le capot avant du module de pliage du papier / de finition de brochures.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
REMARQUE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
Bourrages papier dans le module de finition interne
Cette section explique comment éliminer les bourrages papier dans le module de finition interne. Suivez les instructions du panneau de commande pour vérifier l’emplacement du bourrage et retirer le papier coincé.
Préparatifs nécessaires
Retirez le papier chargé dans le plateau.
Fermez le capot et la cassette à papier s’ils sont ouverts.
1

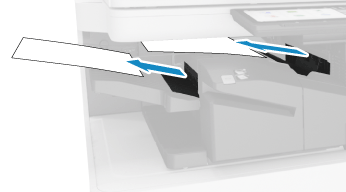

Si du papier est coincé dans le réceptacle de sortie du module de finition interne, tirez-le délicatement dans le sens de la flèche.
2
Ouvrez le capot gauche du module de finition interne.
3
Tenez la manette verte et faites coulisser le module de finition interne vers la gauche.
4
Vérifiez si le papier est coincé dans le module de finition interne.
1
Soulevez le guide vert.
2
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
3
Abaissez le guide vert.
Si le module de perforation est installé
Vérifiez si le papier est coincé dans le module de perforation.
1
Ouvrez le capot avant du module de perforation.
2

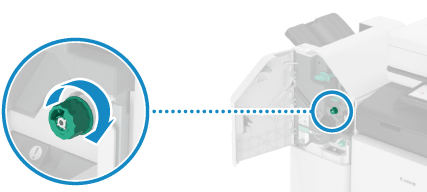

Tournez le bouton vert.
3
Si le papier est éjecté, tirez-le délicatement dans le sens de la flèche.
4
Fermez le capot avant du module de perforation.
5
Faites glisser le module de finition interne vers la droite et enfoncez-le.
Veillez à ne pas vous coincer les doigts dans les interstices lorsque vous poussez le module de finition interne.
6
Fermez le capot gauche du module de finition interne.
Lorsque le bourrage papier est éliminé, l’écran indiquant un bourrage papier disparaît et l’impression reprend automatiquement.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
Si un écran indiquant un bourrage papier à un autre endroit apparaît, continuez à suivre les instructions à l’écran pour retirer le papier coincé.
REMARQUE
Si des bourrages papier se produisent à plusieurs reprises
Vérifiez l’état de l’appareil et du papier. Bourrages papier à répétition
