Caricamento della carta nel cassetto della carta
Caricare la carta comunemente utilizzata nel cassetto della carta, che può contenere grandi quantità di carta.
Il metodo di impostazione varia a seconda del formato della carta da caricare.
Il metodo di impostazione varia a seconda del formato della carta da caricare.
Quando si caricano buste o carta in formato A3, A4 o in altri formati standard
Quando si caricano fogli rubrica
Quando si carica carta in formato personalizzato
* Per sapere come caricare la carta nel cassetto opzionale High Capacity Cassette Feeding Unit-F, fare riferimento a quanto segue:
IMPORTANTE
Non caricare carta già stampata
Se nel cassetto viene caricata carta già stampata, potrebbe verificarsi un malfunzionamento. Per stampare sul retro di carta stampata (stampa fronte-retro manuale), caricare la carta nel vassoio multiuso. Caricamento della carta nel vassoio multiuso
Caricamento di carta di formato standard
È possibile caricare correttamente la carta allineando le guide sul cassetto con i contrassegni.
Quando si utilizzano buste o carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto.
Quando si utilizzano buste o carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto.
1
Tirare il cassetto verso di sé fino a che non si ferma.
2

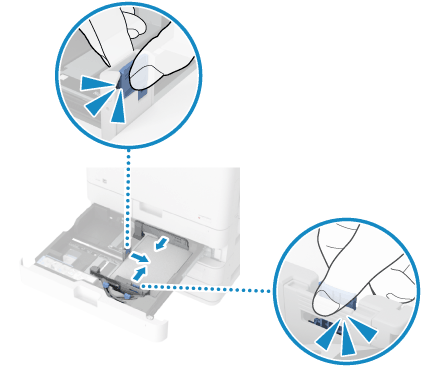

Allineare le guide della carta con il formato della carta da caricare.
1
Tenendo la leva di sblocco, spostare la guida della carta.
Per caricare le buste, installare l'apposito alimentatore ausiliario prima di spostare le guide.
Cassetto 1 Installazione dell'alimentatore di buste ausiliario e orientamento delle buste (cassetto 1)
Cassetto 2 Installazione dell'alimentatore di buste ausiliario e orientamento delle buste (cassetto 2)
2

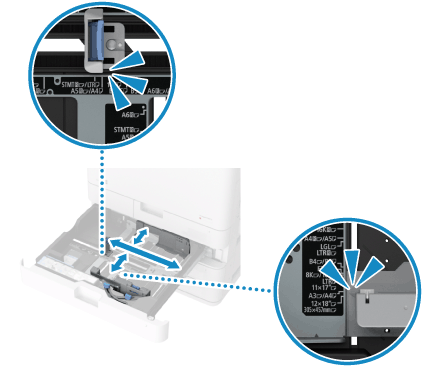

Allineare le sporgenze sulle guide della carta con l'indicatore del formato della carta da caricare.
Allineare le guide della carta alla posizione in cui si sente un clic.
Se le guide non sono allineate correttamente, il formato della carta caricata non sarà visualizzato correttamente sullo schermo del pannello di controllo. In più, potrebbe verificarsi un inceppamento della carta, le stampe potrebbero risultare macchiate e all'interno della macchina potrebbero crearsi delle zone sporche.
Se le guide non sono allineate correttamente, il formato della carta caricata non sarà visualizzato correttamente sullo schermo del pannello di controllo. In più, potrebbe verificarsi un inceppamento della carta, le stampe potrebbero risultare macchiate e all'interno della macchina potrebbero crearsi delle zone sporche.
L'indicatore del formato carta potrebbe indicare un formato non caricabile sulla macchina. Per conoscere i formati carta che possono essere caricati, fare riferimento a quanto segue:
Se non c'è un indicatore del formato per la carta da caricare, usare il metodo per i formati personalizzati. Caricamento di carta di formato non standard
3
Smazzare la carta e allineare i bordi.
Smazzare la carta con cura in entrambe le direzioni.
Dopo aver smazzato la carta, allineare i bordi su una superficie piana.
4

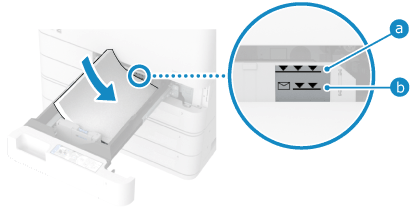

Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricare la carta con il bordo in appoggio al lato destro del cassetto.

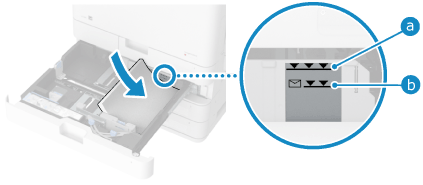

Assicurarsi che la carta caricata non superi la linea di carico limite (
per formati diversi dalle buste e
per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.5
Inserire delicatamente il cassetto nella macchina.
6
Impostare il formato e il tipo di carta, in base alle esigenze. Impostazione di formato e tipo di carta per il cassetto
Il formato carta viene rilevato in automatico. Formati carta che possono essere rilevati in automatico
* Se il formato carta rilevato non corrisponde a quello caricato, la carta potrebbe non essere caricata correttamente. Ricaricare la carta.
* Se viene caricata carta di un formato che non viene rilevato in automatico o viene rilevato un formato diverso anche dopo aver ricaricato la carta, cambiare l'impostazione del formato carta.
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si carica carta di tipo diverso, modificare l'impostazione del tipo di carta.
NOTA
Se sul cassetto viene attaccata un'etichetta che indica il formato carta, sostituire l'etichetta dopo aver cambiato il formato carta. Cassetto della carta
Caricamento di fogli rubrica
Per caricare i fogli rubrica nel cassetto, occorre l'unità opzionale Tab Feeding Attachment-F. Tab Feeding Attachment-F
I fogli rubrica possono essere caricati solo nel cassetto 2.
I fogli rubrica possono essere caricati solo nel cassetto 2.
1
Tirare il cassetto 2 verso di sé fino a che non si ferma.
2

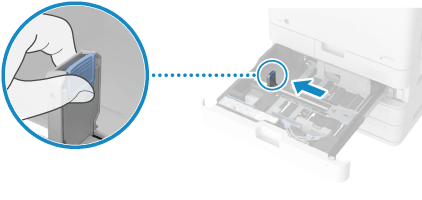

Spostare la guida della carta sul lato sinistro verso il bordo sinistro.
Tenendo la leva di sblocco, spostare le guide della carta.
3

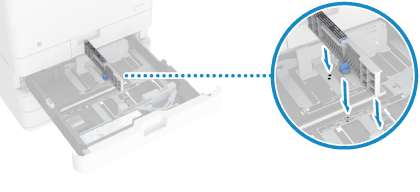

Installare l'unità Tab Feeding Attachment-F sul cassetto 2.
1
Installare l'unità Tab Feeding Attachment-F in modo che sia allineata all'indicatore del formato A4 o LTR.
2

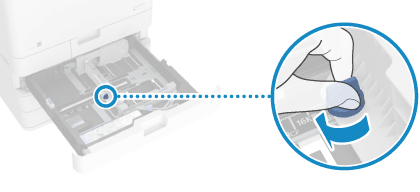

Girare la manopola per bloccare Tab Feeding Attachment-F.
4
Caricare i fogli rubrica.
Caricare i fogli rubrica nell'ordine normale, con il fronte rivolto verso l'alto e la linguetta sul lato sinistro.
Assicurarsi che la carta caricata non superi la linea di carico limite ( per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.5

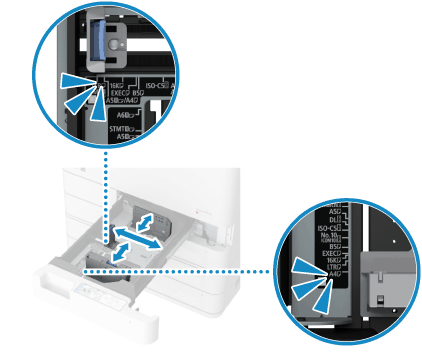

Allineare la guida della carta superiore e quella inferiore in base alla lunghezza della carta.
Tenendo la leva di sblocco, allineare le guide della carta in base alla lunghezza della carta.
Le guide allineate che sono troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
6
Inserire delicatamente il cassetto nella macchina.
7
Impostare il tipo di carta. Impostazione di formato e tipo di carta per il cassetto
Il formato carta viene rilevato in automatico.
* Se il formato carta rilevato non corrisponde all'A4 o a LTR, la carta potrebbe non essere caricata correttamente. Ricaricare la carta.
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si caricano i fogli rubrica, modificare l'impostazione del tipo di carta.
NOTA
Se sul cassetto viene attaccata un'etichetta che indica il formato carta, sostituire l'etichetta dopo aver cambiato il formato carta. Cassetto della carta
Caricamento di carta di formato non standard
È possibile caricare correttamente la carta allineando le guide sul cassetto con la carta.
Quando si utilizza carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Quando si utilizza carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
1
Tirare il cassetto verso di sé fino a che non si ferma.
2
Far scorrere le guide della carta verso l’esterno.

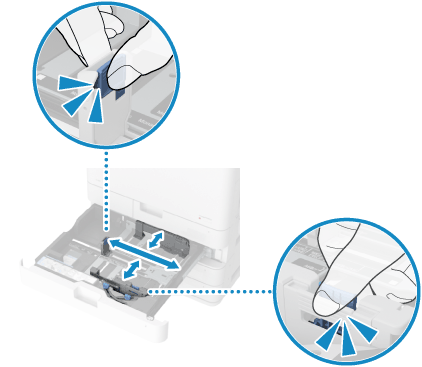

Tenendo la leva di sblocco, spostare le guide della carta.
3
Smazzare la carta e allineare i bordi.
Smazzare la carta con cura in entrambe le direzioni.
Dopo aver smazzato la carta, allineare i bordi su una superficie piana.
4
Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricare la carta con il bordo in appoggio al lato destro del cassetto.
Assicurarsi che la carta caricata non superi la linea di carico limite ( per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.5

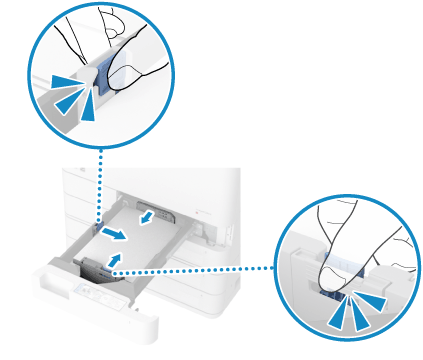

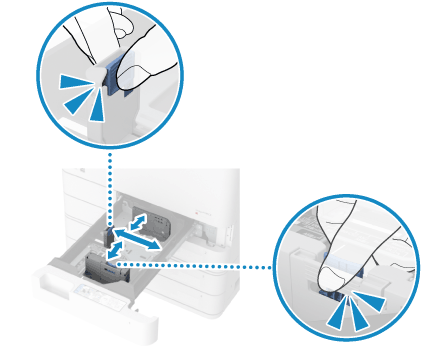

Allineare le guide della carta in base alla larghezza e alla lunghezza della carta.
Mentre si tiene la leva di sblocco, allineare le guide in base alla larghezza e alla lunghezza della carta.
Le guide allineate che sono troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
6
Inserire delicatamente il cassetto nella macchina.
7
Impostare il formato e il tipo di carta. Impostazione di formato e tipo di carta per il cassetto
Impostare il formato (lunghezza del lato) della carta caricata.
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si carica carta di tipo diverso, modificare l'impostazione del tipo di carta.
