Long Sheet Feeding Tray-A e Long Sheet Catch Tray-D
È possibile stampare su carta lunga utilizzando una delle seguenti combinazioni di apparecchiature opzionali e caricando la carta nel vassoio multiuso.
Long Sheet Feeding Tray-A e Long Sheet Catch Tray-D
Long Sheet Feeding Tray-A e Inner Finisher-N
Long Sheet Feeding Tray-A e Staple Finisher-AB, Staple Finisher Lite-A (solo per l'America) o Paper Folding/Booklet Finisher-A

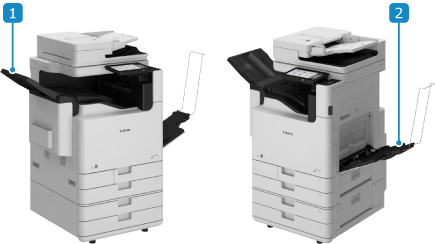

Nomi delle parti e relative funzioni
Long Sheet Catch Tray-DRiceve stampe e copie.
È possibile utilizzare Long Sheet Catch Tray-D quando è installata l'unità opzionale 1st Copy Tray Kit-B. Non utilizzabile in altre combinazioni.

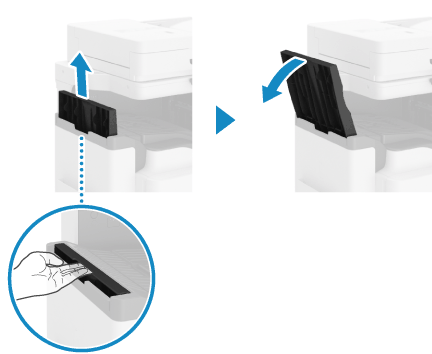

Quando si utilizza Long Sheet Catch Tray-D, sollevare la parte del vassoio per aprirlo.
Long Sheet Feeding Tray-ACollegarlo al vassoio multiuso e caricare la carta. Caricare un foglio alla volta. Caricamento della carta in Long Sheet Feeding Tray-A (opzione)
Installazione e rimozione di Long Sheet Feeding Tray-A
Per rimuovere il vassoio di alimentazione per fogli lunghi, estrarlo premendo al contempo i pulsanti di sblocco a sinistra e a destra.
Per installare il vassoio di alimentazione per fogli lunghi, inserirlo delicatamente sul vassoio multiuso fino a quando si sente un clic.
Specifiche
Formato carta, tipo e grammatura base | Long Sheet Feeding Tray-A Uguale a "Vassoio multiuso" dell'unità principale Carta utilizzabile Long Sheet Catch Tray-D Tutta la carta che può passare attraverso la macchina Carta utilizzabile |
Metodo di alimentazione della carta e capacità carta | Long Sheet Feeding Tray-A Fogli lunghi: 1 foglio (con lunghezza orizzontale fino a 1.300 mm (51 1/4")) Carta diversa da quella sopra indicata: uguale a "Vassoio multiuso" dell'unità principale Specifiche di base |
Capacità di uscita | Quando si installa Long Sheet Catch Tray-D Fogli lunghi: 20 fogli (con lunghezza orizzontale fino a 900 mm (35 1/2")) Fogli lunghi: 1 foglio (con lunghezza orizzontale da 900,1 mm a 1.300 mm (superiore a da 35 1/2" a 51 1/4")) Carta diversa da quella sopra indicata: uguale a "Capacità del vassoio interno" dell'unità principale Specifiche di base Quando è installata l'unità Inner Finisher-N Uguale a "Capacità del vassoio di consegna (Vassoio B)" di Inner Finisher-N Inner Finisher-N e Inner Puncher-D È installata l'unità Buffer Pass Unit-R, Staple Finisher-AB, Staple Finisher Lite-A  o Paper Folding/Booklet Finisher-A*1Fogli lunghi: 20 fogli (con lunghezza orizzontale fino a 1.300 mm (51 1/4")) |
Dimensioni (L x P x A) | Long Sheet Feeding Tray-A 522 mm x 150 mm x 345 mm (20 5/8 x 5 7/8 x 13 5/8) Long Sheet Catch Tray-D 155 mm x 388 mm x 373 mm (6 1/8" x 15 1/4" x 14 3/4") |
Grammatura | Long Sheet Feeding Tray-A Circa 0,3 kg (0,7 lb) Long Sheet Catch Tray-D Circa 2,0 kg (4,4 lb) |
*1I fogli lunghi vengono espulsi nell'unità Buffer Pass Unit e nella parte superiore del Finisher.
