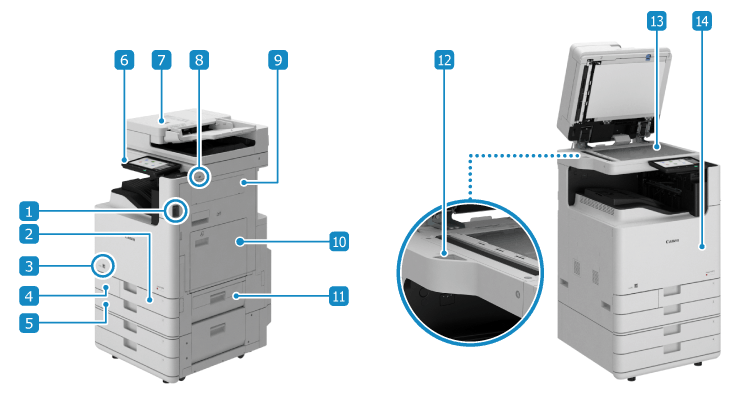

Frente
Interruptor de energiaLiga e desliga a energia da máquina. Ligando e desligando a máquina
Gaveta de papel 1Carregue o papel usado com frequência. Gaveta de papel
Código do tonerEste código indica o tipo de toner original que pode ser usado na máquina. Use toner com um código que inclua as mesmas letras do código na tampa frontal da máquina.
Tampa de resíduo de tonerAbra-a ao substituir o depósito de resíduo de toner.
Gaveta de papel 2Carregue o papel usado com frequência. Também é possível carregar papel de tamanho diferente do papel carregado na gaveta de papel 1. Gaveta de papel
Painel de controleUse a tela do painel de toque para operar a máquina e verificar seu estado. Painel de controle
AlimentadorVocê pode colocar várias folhas de originais no alimentador. Os originais colocados são alimentados e digitalizados automaticamente uma folha de cada vez. Alimentador de Passagem Simples Frente e Verso
Porta USB (para dispositivos USB) (parte frontal direita)Você pode conectar um dispositivo de memória USB ou teclado USB comercial.
* Compatível com USB 2.0.
Tampa direita da unidade principalAbra a tampa quando ocorrer uma obstrução de papel dentro da máquina.
Bandeja MultiusoPara usar temporariamente um papel não carregado na gaveta de papel, carregue-o na bandeja multiuso. Bandeja Multiuso
Tampa direita da gaveta de papelAbra a tampa para remover a obstrução de papel.
Caixa de armazenamento do pano de limpeza de vidroArmazena o pano de limpeza de vidro.
Placa de vidroColoque livros, papel grosso, papel fino e outros originais que não podem ser colocados no alimentador na placa de vidro para copiar ou digitalizar. Os originais colocados são digitalizados em um estado estacionário. Posicionando originais
Tampa frontal da unidade principalAbra para substituir o cartucho de toner e a unidade de tambor, e para limpar a cabeça de impressão LED.
IMPORTANTE
A máquina poderá ser danificada se você conectar um dispositivo que excede a seguintes capacidade de fonte de alimentação fornecida pela máquina à porta USB (para dispositivos USB).
Lado frontal direito: 5 V 500 mA
Lado traseiro direito: 5 V 900 mA
Não empurre com força o alimentador para fechar ao colocar um livro, revista ou outro original grosso sobre a placa de vidro.
NOTA
Para obter detalhe sobre a configuração da máquina quando as opções estão instaladas e os nomes de peça das unidades de equipamento opcionais, veja o seguinte.
Para garantir o uso eficiente da máquina, limpe a superfície da máquina e da placa de vidro regularmente.
Se os seguintes sintomas ocorrerem ao usar o alimentador, limpe o alimentador: Limpando o Alimentador
Os originais ficam sujos
Os originais frequentemente ficam obstruídos
As impressões aparecem borradas após a digitalização, cópia ou envio de fax
O tamanho do original não é detectado corretamente
