Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Càrrega de grapes a la unitat plegadora de paper o la unitat d'acabat de quaderns
Quan s'esgoten les grapes de la unitat grapadora o de la unitat grapadora de quaderns de la unitat plegadora de paper o la unitat d'acabat de quaderns, es mostra [
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.
Podeu prémer [] per veure un vídeo pas a pas de com substituir la caixa de grapes.
] a la part inferior dreta de la pantalla. En aquest cas, substituïu la caixa de grapes per una de nova i afegiu grapes.Podeu prémer [
] per veure un vídeo pas a pas de com substituir la caixa de grapes.* Podeu reproduir el vídeo del procediment de substitució en qualsevol moment prement [ Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]
Configuració] a la pantalla [Inici] o en una altra pantalla. [Revisar el mètode de manteniment]Substitució del cartutx de grapes de la unitat grapadora
1
Obriu la tapa davantera de la unitat d'acabat.
2

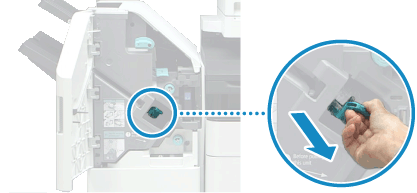

Retireu el cartutx de grapes.
Subjecteu el pom verd del cartutx de grapes i traieu-lo en línia recta.
3

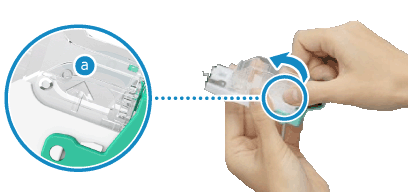

Extraieu la caixa de grapes del cartutx de grapes.
Subjecteu la part de la caixa de grapes indicada amb les fletxes (
) i traieu-la en la direcció de la fletxa que es mostra a dalt.
) i traieu-la en la direcció de la fletxa que es mostra a dalt.4
Extraieu la caixa de grapes nova de la capsa.
5
Instal·leu el nou cartutx de grapes a la caixa de grapes.

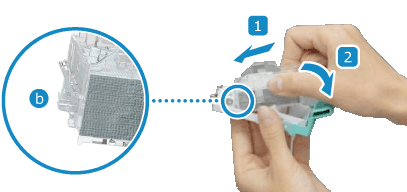

Inseriu la pestanya (
) de la part davantera de la caixa de grapes al cartutx de grapes i abaixeu la caixa de grapes per instal·lar-la.
) de la part davantera de la caixa de grapes al cartutx de grapes i abaixeu la caixa de grapes per instal·lar-la.6
Instal·leu el cartutx de grapes a la unitat d'acabat.
Subjecteu el pom verd del cartutx de grapes i empenyeu-lo amb fermesa tant com pugueu.
7
Tanqueu la tapa davantera de la unitat d'acabat.
Substitució del cartutx de grapes de la unitat grapadora de quaderns
Preparatius necessaris
Traieu tot el paper d'impressió de la safata de quaderns.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Traieu la unitat grapadora de quaderns.
3
Traieu els dos cartutxos de grapes alhora que abaixeu la palanca cap a la vostra direcció.
4
Traieu el cartutx de grapes mentre subjecteu els dos costats de la part superior del cartutx de grapes.
5
Extraieu la caixa de grapes nova de la capsa.
6
Carregueu la caixa de grapes buida al cartutx de grapes.
7
Instal·leu els dos cartutxos de grapes a la unitat grapadora de quaderns.
Introduïu els cartutxos amb firmesa fins al fons.
8
Introduïu la unitat grapadora de quaderns.
9
Tanqueu la tapa davantera de la unitat d'acabat.
NOTA
Si l'equip no grapa després d'instal·lar un nou cartutx de grapes
És possible que les grapes no arribin a l'extrem frontal de la caixa. Torneu a col·locar les grapes. [Recol·locació de grapes de quaderns]
