Ukládání originálů
Dokumenty, fotografie a jiné tištěné materiály („originály“) určené ke skenování, faxování nebo kopírování položte na kopírovací sklo nebo do podavače.
V závislosti na typu dokumentu a způsobu použití určete, zda chcete použít kopírovací sklo nebo podavač.
V závislosti na typu dokumentu a způsobu použití určete, zda chcete použít kopírovací sklo nebo podavač.
Kopírovací deska
Skenování originálů ve fixní poloze. Originály je nutné vkládat po jednom, což zaručuje velmi přesné skenování.
Na skopírovací sklo můžete umístit také následující typy originálů:
Na skopírovací sklo můžete umístit také následující typy originálů:
Knihy, silný papír, tenký papír a další typy originálů, které nelze vložit do podavače
Pauzovací papír, transparentní listy a jiné průhledné originály
Podavač
Do podavače můžete vložit několik listů originálů. Vložené originály se podají naskenují automaticky jeden list po druhém.
Současně lze skenovat obě strany originálů.
Současně lze skenovat obě strany originálů.
Bez ohledu na to, zda používáte kopírovací sklo nebo podavač, při kopírování na papír s logem nebo pomocí funkce sešívání nebo děrování dávejte pozor na orientaci originálu.
DŮLEŽITÉ
Umístěte suché originály
Před vložením originálů se ujistěte, že na nich zcela zaschl inkoust, korekční tekutina nebo lepidlo.
Pokládání originálů na kopírovací sklo
Velikosti originálů, které lze umístit na kopírovací sklo, naleznete v základních specifikacích přístroje. Základní specifikace
1
Otevřete podavač.
Zcela otevřete podavač. Pokud je originál umístěn na podavač, který není zcela otevřený, nemusí být velikost originálu správně rozpoznána.
2

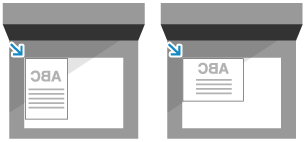

Položte originál na kopírovací sklo stranou určenou ke skenování směrem dolů a zarovnejte roh originálu s levým horním rohem kopírovacího skla.
Při skenování průhledných originálů
Při skenování pauzovacího papíru, transparentních listů a jiných průhledných originálů položte nahoru list čistého bílého papíru.
Při skenování obou stran originálu
Umístěte originál tak, aby horní a dolní část originálu byla z vašeho pohledu správně umístěna.
Při skenování originálů, které se otevírají
Když skenujete otevřený originál, jako je kniha nebo časopis, umístěte jej tak, aby byl horní okraj originálu zarovnán s horním okrajem a levým horním rohem kopírovacího skla.
3
Opatrně sklopte podavač.
Při vkládání knihy, časopisu nebo jiného objemného originálu netlačte na podavač silou, abyste jej zavřeli.
4
Po dokončení skenování originálu vyjměte originál z kopírovacího skla.
POZNÁMKA
Značky velikosti originálu podél okrajů kopírovacího skla označují také velikosti originálů, které přístroj automaticky nerozpozná.
Ukládání originálů do podavače
Můžete umístit více originálů různých velikostí.
Velikosti a typy originálů, které lze umístit do podavače, naleznete v základních specifikacích podavače. Technické údaje podavače pro dvoustranný jednoprůchodový tisk
Velikosti a typy originálů, které lze umístit do podavače, naleznete v základních specifikacích podavače. Technické údaje podavače pro dvoustranný jednoprůchodový tisk
DŮLEŽITÉ
Abyste zabránili zachycení papíru v podavači, nevkládejte do něj následující originály:
Pomačkaný, shrnutý, zvlněný nebo roztržený papír
Karbonový papír, křídový papír, tenký průsvitný papír nebo transparentní listy
Sešitý nebo seříznutý papír nebo papír s lepicími papírky
Papír vytištěný na tiskárně s termickým přenosem
Papír s děrovanými otvory
1
Roztáhněte posuvná vodítka směrem ven, aby vzdálenost mezi nimi byla o něco větší, než je šířka originálu.
2

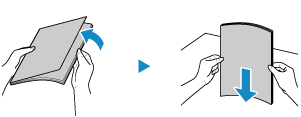

Originály prolistujte a zarovnejte okraje.
Prolistujte papíry po malých částech a zarovnejte okraje několikerým poklepáním papírů na rovnou plochu.
3
Vložte strany skenovaných originálů lícem nahoru do podavače.
Když je originál vložen správně, rozsvítí se indikátor nastavení originálu (
).
).Vložte papír tak, aby okraj originálu přiléhal k podavači.
Ujistěte se, že objem vložených originálů nepřesahuje linku maximálního množství (
). Pokud papíry překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.
). Pokud papíry překročí linku maximálního množství, může docházet k nesprávnému podávání nebo zachycení papíru.Při vkládání velkoformátového originálu
Před vložením originálu vytáhněte nástavec přihrádky pro podávání originálů a nástavec výstupní přihrádky originálů, abyste zabránili poklesu nebo pádu originálu.
Při vkládání originálu z tenkého papíru
Originály z tenkého papíru mohou být obtížně umístitelné nebo se mohou zkroutit v důsledku prostředí s vysokou teplotou a vlhkostí.
V případě originálů z tenkého papíru, které se obtížně vkládají do podavače, vložte originál jemně do oblouku a nezasouvejte jej příliš daleko. Pokud je originál vložen příliš hluboko, nebude správně podán a může dojít k jeho zachycení.
U originálů z tenkého papíru formátu A3 nebo A4R lze zvednutím držáku originálu zabránit pomačkání.
/b_in_area_americas_L.gif)
Můžete to udělat také pro papír 11" × 17" a LTRR.
Skenování dvoustranných originálů
Umístěte originál tak, aby byla jeho horní a dolní část z vašeho pohledu správně umístěna.
Při vkládání více originálů různých velikostí
V případě originálů o stejné výšce je umístěte do jedné linie. /b_in_area_asia_L.gif)
Originály o různé výšce umístěte originály tak, aby byly z vašeho pohledu zarovnány levé horní rohy.
Opatření při vkládání originálů různých velikostí
Existují omezení pro kombinace velikostí originálů, které lze umístit dohromady. Technické údaje podavače pro dvoustranný jednoprůchodový tisk
Vložení originálů v nevhodné kombinaci může vést k poškození originálu nebo zachycení papíru.
Vložení originálů v nevhodné kombinaci může vést k poškození originálu nebo zachycení papíru.
Nevkládejte k sobě originály s různou tloušťkou nebo kvalitou papíru. Mohlo by dojít k zachycení papíru.
Pokud do podavače vložíte originály různých výšek, kratší originály nebudou zajištěny posuvnými vodítky a originály mohou být skenovány pod úhlem.
Při vkládání dlouhého originálu (originál s horizontální délkou až 990 mm (39"))
Při skenování nebo výstupu podepřete originál rukou.
4
Vyrovnejte posuvná vodítka podle okrajů originálů.
Zarovnaná posuvná vodítka papíru, která jsou příliš volná nebo příliš těsná, mohou způsobit chybné podávání nebo zachycení papíru.
5
Po dokončení skenování originálů vyjměte vysunuté originály z výstupní přihrádky.
Během skenování originály nepřidávejte ani neodstraňujte.
Ponechání vysunutých originálů na výstupní přihrádce pro originály může mít za následek zachycení papíru.
Pokud je na výstupní přihrádce ponechán originál, indikátor výstupu originálů () začne blikat v případě, že je do podavače vložen další originál.
) začne blikat v případě, že je do podavače vložen další originál.
