Long Sheet Feeding Tray-A en Long Sheet Catch Tray-D
U kunt afdrukken op lange vellen papier door een van de volgende combinaties van optionele apparatuur te gebruiken en het papier in de multi-purpose tray te plaatsen.
Long Sheet Feeding Tray-A en Long Sheet Catch Tray-D
Long Sheet Feeding Tray-A en Inner Finisher-N
Long Sheet Feeding Tray-A en Staple Finisher-AB, Staple Finisher Lite-A (alleen voor Noord- en Zuid-Amerika), of Paper Folding/Booklet Finisher-A
Namen en functies van onderdelen
Long Sheet Catch Tray-DVoert afgedrukt en gekopieerd papier uit.
Long Sheet Catch Tray-D kan worden gebruikt wanneer de optionele 1st Copy Tray Kit-B is geïnstalleerd. Dit kan niet in een andere combinatie worden gebruikt.

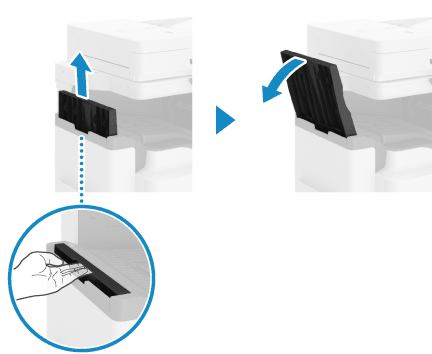

Als u Long Sheet Catch Tray-D, gebruikt, trekt u het ladegedeelte omhoog om deze te openen.
Long Sheet Feeding Tray-ABevestig aan de multi-purpose tray en plaats papier. Plaats slechts één vel tegelijk. Papier plaatsen in Long Sheet Feeding Tray-A (optie)
Long Sheet Feeding Tray-A installeren en verwijderen
Als u het aanvoerblad voor Long Sheet-papier wilt verwijderen, trekt u het uit terwijl u de ontgrendelingsknoppen links en rechts ingedrukt houdt.
Als u het aanvoerblad voor Long Sheet-papier wilt installeren, plaatst u het voorzichtig op de multi-purpose tray totdat u een klik hoort.
Specificaties
|
Papierformaat, -soort en basisgewicht
|
Long Sheet Feeding Tray-A
Hetzelfde als 'Multi-Purpose tray' of de hoofdeenheid Geschikt papier
Long Sheet Catch Tray-D
Al het papier dat door de machine kan Geschikt papier
|
|
Papierinvoermethode en papiercapaciteit
|
Long Sheet Feeding Tray-A
Long Sheet-papier: 1 vel (met een breedte van maximaal 1.300 mm (51 1/4"))
Anders dan hierboven: Hetzelfde als 'Multi-Purpose tray' of de hoofdeenheid Basisspecificaties
|
|
Outputcapaciteit
|
Wanneer Long Sheet Catch Tray-D is geïnstalleerd
Long Sheet-papier: 20 vellen (met een breedte van maximaal 900 mm (35 1/2"))
Long Sheet-papier: 1 vel (met een breedte van 900,1 mm tot 1.300 mm (meer dan 35 1/2" tot 51 1/4"))
Anders dan hierboven: Hetzelfde als 'Capaciteit binnenste blad' van de hoofdeenheid Basisspecificaties
De Inner Finisher-N is geïnstalleerd
Hetzelfde als 'Capaciteit opvangblad (blad B)' van Inner Finisher-N Inner Finisher-N en Inner Puncher-D
Buffer Pass Unit-R, Staple Finisher-AB, Staple Finisher Lite-A
/b_in_area_americas_L.gif) of Paper Folding/Booklet Finisher-A is geïnstalleerd
*1
Long Sheet-papier: 20 vellen (met een breedte van maximaal 1.300 mm (51 1/4"))
|
|
Afmetingen
(B x D x H) |
Long Sheet Feeding Tray-A
522 mm x 150 mm x 345 mm (20 5/8 x 5 7/8 x 13 5/8)
Long Sheet Catch Tray-D
155 mm x 388 mm x 373 mm (6 1/8" x 15 1/4" x 14 3/4")
|
|
Gewicht
|
Long Sheet Feeding Tray-A
Ca. 0,3 kg (0,7 lb)
Long Sheet Catch Tray-D
Ca. 2,0 kg (4,4 lb)
|
*1Long Sheet-papier wordt uitgevoerd naar de doorvoereenheid en de bovenkant van de finisher.
