Размещение оригиналов
Помещайте документы, фотографии или другие печатные материалы («оригиналы»), которые требуется отсканировать, отправить по факсу или скопировать, на стекло экспонирования или в устройство подачи.
Какой вариант использовать — стекло для экспонирования или устройство подачи — зависит от типа документа и операции.
Какой вариант использовать — стекло для экспонирования или устройство подачи — зависит от типа документа и операции.
Стекло экспонирования
Сканирует оригиналы в неподвижном положении. Оригиналы необходимо размещать по одному, однако это обеспечивает высокую точность сканирования.
На стекло для экспонирования также можно класть следующие оригиналы:
На стекло для экспонирования также можно класть следующие оригиналы:
Книги, толстую бумагу, тонкую бумагу и другие оригиналы, которые нельзя поместить в устройство подачи.
Кальку и различные прозрачные оригиналы
Устройство подачи
В устройство подачи можно поместить несколько листов оригиналов. Находящиеся там оригиналы подаются и сканируются автоматически по одному за раз.
Одновременно можно сканировать обе стороны оригинала.
Одновременно можно сканировать обе стороны оригинала.
Независимо от того, используете ли вы стекло экспонирования или устройство подачи, при копировании на бумагу с логотипом или использовании функции сшивания или перфорации обращайте внимание на ориентацию оригинала.
ВАЖНО
Размещение сухих оригиналов
Перед тем, как размещать оригиналы, удостоверьтесь, что нанесенные на них чернила, корректурная жидкость или клей полностью высохли.
Размещение оригиналов на стекле экспонирования
Размеры оригиналов, которые можно поместить на стекло для экспонирования, приведены в основных технических характеристиках аппарата. Основные технические характеристики
1
Откройте устройство подачи.
Полностью откройте устройство подачи. Если оригинал помещен в не полностью открытое устройство подачи, формат оригинала может быть определен неправильно.
2

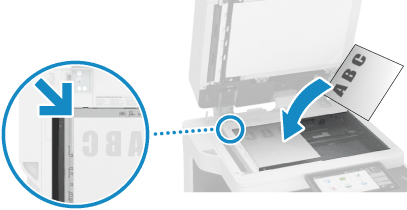

Поместите оригинал на стекло для экспонирования сканируемой стороной вниз, совместив угол оригинала с верхним левым углом стекла для экспонирования.
При сканировании прозрачных оригиналов
При сканировании кальки или прозрачных оригиналов положите поверх лист белой бумаги.

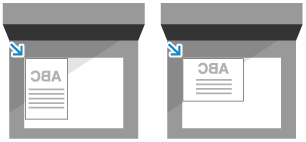

При сканировании обеих сторон оригинала
Разместите оригинал так, чтобы его верхняя и нижняя части располагались правильно с вашей точки зрения.
При сканировании оригиналов в раскрытом виде
При сканировании оригинала в раскрытом виде, например книги или журнала, размещайте оригинал так, чтобы верхний край оригинала совпадал с верхним краем и верхним левым углом стекла экспонирования.
3
Осторожно закройте податчик.
Не нажимайте на устройство подачи с силой, чтобы закрыть его, помещая в него книгу, журнал или другой толстый оригинал.
4
По завершении сканирования оригинала, уберите его со стекла для экспонирования.
ПРИМЕЧАНИЕ
Маркировка формата оригинала по краям стекла экспонирования также указывает размеры оригинала, которые аппарат не распознает автоматически.
Размещение оригиналов в устройстве подачи
Вы можете разместить несколько оригиналов разного формата.
Форматы и типы оригиналов, которые можно поместить в устройство подачи, приведены в технических характеристиках устройства подачи. Технические характеристики устройства подачи для 2-сторонней печати одним прохождением
Форматы и типы оригиналов, которые можно поместить в устройство подачи, приведены в технических характеристиках устройства подачи. Технические характеристики устройства подачи для 2-сторонней печати одним прохождением
ВАЖНО
Во избежание замятия бумаги внутри устройства подачи не помещайте в него следующие оригиналы:
Помятую, перегнутую, скрученную или порванную бумагу
Копировальную бумагу, бумагу с покрытием, тонкую полупрозрачную бумагу или OHP-пленки
Сшитую или скрепленную бумагу, а также бумагу на клейкой основе
документы, напечатанные на термопринтере;
Бумагу с перфорированными отверстиями
1
Разведите скользящие направляющие, чтобы расстояние между ними было чуть больше ширины оригинала.
2
Расправьте оригиналы и совместите их края.
Расправляйте бумагу небольшими пачками и совмещайте края листов, постукивая их о плоскую поверхность.
3
Поместите оригиналы для сканирования в устройство подачи лицевой стороной вверх.
При правильном расположении оригинала загорается индикатор установки оригиналов (
).
).Вставьте бумагу так, чтобы край оригинала упирался в устройство подачи.
Проследите за тем, чтобы размещенные оригиналы не находились выше линии ограничения загрузки (
). Если оригиналы находятся за этой линией, возможна их неправильная подача или замятие.
). Если оригиналы находятся за этой линией, возможна их неправильная подача или замятие.При размещении крупноформатного оригинала
Перед размещением оригинала выдвиньте удлинитель лотка подачи оригиналов и удлинитель лотка для вывода оригиналов, чтобы оригинал не свисал и не падал.
При размещении оригинала на тонкой бумаге
Оригиналы на тонкой бумаге может быть трудно поместить, они могут мяться из-за использования в условиях высокой температуры и влажности.
Оригиналы на тонкой бумаге, которые трудно поместить в устройство подачи, помещайте, слегка сгибая и не вставляя слишком далеко. Если оригинал вставить слишком далеко, он не будет правильно подаваться, что может привести к замятию бумаги.
В случае с оригиналами на тонкой бумаге формата A3 или A4R поднимите фиксатор оригинала, чтобы избежать складок.
/b_in_area_americas_L.gif)
Также это можно сделать в случае бумаги формата 11 x 17 дюймов и LTRR.
При сканировании двусторонних оригиналов
Разместите оригинал так, чтобы его верхняя и нижняя части располагались правильно с вашей точки зрения.
При размещении нескольких оригиналов разных форматов
Если оригиналы имеют одинаковую высоту, размещайте их, выравнивая по высоте. /b_in_area_asia_L.gif)
Если оригиналы разной высоты, разместите их, совместив верхние левые углы, если смотреть с вашей точки обзора.
Меры предосторожности при размещении оригиналов разных форматов
Существуют ограничения на комбинации форматов оригиналов, которые можно размещать вместе. Технические характеристики устройства подачи для 2-сторонней печати одним прохождением
Размещение оригиналов с неподходящей комбинацией форматов может привести к повреждению оригиналов или замятию бумаги.
Размещение оригиналов с неподходящей комбинацией форматов может привести к повреждению оригиналов или замятию бумаги.
Не размещайте вместе оригиналы на бумаге разной толщины или разного качества. Это может привести к замятию бумаги.
Если поместить в устройство подачи оригиналы разной высоты, более короткие оригиналы не будут зафиксированы скользящими направляющими, и оригиналы могут сканироваться под углом.
При размещении длинного оригинала (оригинал с длиной по горизонтали до 990 мм (39"))
Поддерживайте оригинал рукой во время его сканирования или вывода.
4
Выровняйте скользящие направляющие по краям оригиналов.
Если отрегулированные скользящие направляющие будут находиться на расстоянии от стопки бумаги или слишком сильно сдавливать ее, может произойти нарушение подачи или замятие бумаги.
5
По завершении сканирования оригиналов, извлеките выброшенные оригиналы из лотка для вывода оригиналов.
Не добавляйте и не убирайте оригиналы во время сканирования.
Если оставить выброшенные оригиналы в лотке для вывода оригиналов, это может привести к замятию бумаги.
Если оригинал остался в лотке для вывода оригиналов, индикатор вывода оригинала () будет мигать, когда в устройство подачи будет помещен еще один оригинал.
) будет мигать, когда в устройство подачи будет помещен еще один оригинал.
