ネットワークに関する変更
（Ver.4.01～）主回線での無線LANの使用に対応
本機を2系統のネットワークに接続して使用する場合、主回線で無線LANを使用できるようになりました。
ネットワークへの接続方法を選択する
1
本機に管理者ユーザーでログインする
2
操作パネルの［ホーム］画面などで、［
設定/登録］を押す
設定/登録］を押す［設定/登録］画面が表示されます。
3
［環境設定］
［ネットワーク］［インターフェイス選択］を押す
［ネットワーク］［インターフェイス選択］を押す［インターフェイス選択］画面が表示されます。
4
ネットワークの接続方法を選択する
接続パターン | ［主回線］ | ［副回線］ | |
有線LANのみ | 有線LAN（主回線）のみ | ［有線LAN］ | ［使用しない］ |
無線LANのみ | 無線LAN（主回線）のみ | ［無線LAN］ | ［使用しない］ |
有線LANと無線LANを同時に接続*1 | 有線LAN（主回線）+無線LAN（副回線） | ［有線LAN］ | ［無線LAN］ |
有線LAN（副回線）+無線LAN（主回線）*2 | ［無線LAN］ | ［有線LAN］ | |
有線LANと別の有線LANを同時に接続 | 有線LAN（主回線）+有線LAN（副回線）*3 | ［有線LAN］ | ［有線LAN］ |
*1 無線LANを［主回線］から［副回線］、または［副回線］から［主回線］に設定変更した場合、それまでの無線LAN接続の設定内容はクリアされるため、無線LANに接続しなおす必要があります。
*2 本機のLANポートに接続した有線LANが副回線になります。USB-LANアダプターで接続した有線LANは副回線で使用できません。
*3 本機のLANポートに接続した有線LANが主回線に、USB-LANアダプターで接続した有線LANが副回線になります。
5
［OK］を押す
設定が反映されます。
メモ
［主回線］を［有線LAN］、［副回線］を［使用しない］以外に設定した場合
スリープモード中の消費電力が多くなるように設定されます。
本機のネットワーク接続方式を確認する
1
本機に管理者ユーザーでログインする
2
操作パネルの［ホーム］画面などで、［ 設定/登録］を押す
設定/登録］を押す［設定/登録］画面が表示されます。
3
［環境設定］［ネットワーク］［インターフェイス選択］を押す
［ネットワーク］［インターフェイス選択］を押す［インターフェイス選択］画面が表示されます。
4
［主回線］で［有線LAN］、［副回線］で［使用しない］／［有線LAN］に設定されていることを確認する
接続方式が有線LANに設定されている場合は、本機がネットワークに接続されていなくても、ダイレクト接続できます。
［主回線］または［副回線］に［無線LAN］が設定されている場合
アクセスポイントモードを使用する場合
本機が無線LANに接続されていないと、ダイレクト接続できません。［主回線］と［副回線］に［無線LAN］を使用しない設定に変更するか、本機を無線LANに接続します。
Wi-Fi Directを使用する場合
接続方式が無線LAN（副回線を含む）に設定されていると、ダイレクト接続できません。［主回線］と［副回線］に［無線LAN］を使用しない設定に変更します。
5
［OK］を押す
副回線通信でのMACアドレスフィルターの使用に対応
本機を2系統のネットワークに接続して使用する場合、副回線でもMACアドレスフィルターを使用できるようになりました。
副回線のMACアドレスフィルターを設定する
1
リモートUIに管理者ユーザーでログインする
2
リモートUIのポータル画面で、［設定/登録］をクリックする
3
［ネットワーク］をクリックする
4
副回線設定の［ファイアウォール設定］［MACアドレスフィルター］をクリックする
［MACアドレスフィルター］をクリックする副回線のMACアドレスフィルターの設定画面が表示されます。
5
［フィルターを使用する］にチェックマークを付ける
MACアドレスフィルターが有効になります。
本機から他機へのデータ送信を制限する場合は、送信フィルターを設定します。
他機からのデータ受信を制限する場合は、受信フィルターを設定します。
6
［デフォルトポリシー］で、フィルターの前提条件を設定する
フィルターの前提条件として、他機との通信を許可するのか拒否するのかを選択します。
7
［例外アドレス］の一覧に、例外アドレスを追加する
フィルターの例外として、通信を拒否または許可する機器のMACアドレスを追加します。
一覧に例外アドレスを追加するには、［追加］の上にある入力欄にMACアドレスを入力し、［追加］をクリックします。
※MACアドレスは「-」（ハイフン）や「:」（コロン）などで区切らずに入力します。
入力例：
123A456B789C
123A456B789C
最大 100 件の例外アドレスを追加できます。
8
［OK］をクリックする
9
［設定の反映］［OK］をクリックする
［OK］をクリックする設定が反映されます。
10
リモートUIからログアウトする
副回線通信でのIEEE 802.1Xの使用に対応
本機を2系統のネットワークに接続して使用する場合、副回線でもIEEE 802.1Xを使用できるようになりました。
※本機を 2 系統のネットワークに接続している場合は、主回線と副回線のどちらか一方でIEEE 802.1Xを使用することができます。必要に応じて、それぞれの設定を変更します。主回線と副回線で同時にIEEE 802.1Xを使用することはできません。
IEEE 802.1Xを設定する
1
リモートUIに管理者ユーザーでログインする
2
リモートUIのポータル画面で、［設定/登録］をクリックする
3
［ネットワーク］［IEEE 802.1X設定］をクリックする
［IEEE 802.1X設定］をクリックする［IEEE 802.1X設定］画面が表示されます。
副回線の設定を変更する場合
［ネットワーク］［副回線設定］［IEEE 802.1X設定］をクリックします。
［副回線設定］［IEEE 802.1X設定］をクリックします。4
［IEEE 802.1Xを使用する］にチェックマークを付け、ログイン名を入力する
ログイン名には、ユーザーを識別するための名前（EAP Identity）を半角英数字で入力します。
※主回線と副回線のどちらか一方で［IEEE 802.1Xを使用する］にチェックマークを付けた場合は、もう一方にはチェックマークを付けることができません。
認証サーバーの証明書を検証する場合
［認証サーバーの証明書を検証する］にチェックマークを付けます。
証明書の共通名（Common Name）を検証する場合は、［認証サーバー名を検証する］にチェックマークを付け、ユーザーが登録されている認証サーバーの名前を入力します。
証明書の共通名（Common Name）を検証する場合は、［認証サーバー名を検証する］にチェックマークを付け、ユーザーが登録されている認証サーバーの名前を入力します。
5
使用する認証方式に応じた設定をする
TLSを使用する場合
1
［TLSを使用する］にチェックマークを付ける
2
［鍵と証明書］をクリックする
［IEEE 802.1Xの鍵と証明書］画面が表示されます。
3
使用する鍵と証明書の右側にある［使用する］をクリックする
鍵の名前（または証明書のアイコン）をクリックすると、証明書の詳細情報を確認できます。
証明書詳細情報の画面で、［証明書の検証］をクリックすると、証明書が有効かどうかを検証できます。
4

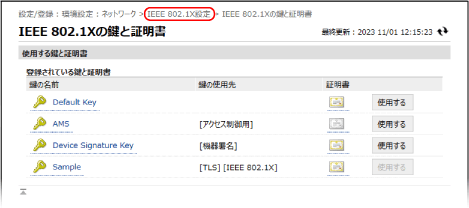

リモートUIの画面上部の［IEEE 802.1X設定］をクリックする
［IEEE 802.1X設定］画面に戻ります。
TTLS/PEAPを使用する場合
1
［TTLSを使用する］または［PEAPを使用する］にチェックマークを付ける
TTLSを使用する場合は、使用する内部プロトコルを選択します。
2
［ユーザー名にログイン名を使用する］で、ユーザー名にIEEE 802.1X認証のログイン名を使用するかどうかを設定する
3
［ユーザー名/パスワード変更］をクリックする
［ユーザー名/パスワード設定］画面が表示されます。
4
ユーザー名やパスワードを設定する
ユーザー名は半角英数字で入力します。
パスワードを設定する場合は、［パスワード］と［確認入力］の両方に同じパスワードを半角英数字で入力します。
5
［OK］をクリックする
［IEEE 802.1X設定］画面に戻ります。
6
［OK］をクリックする
7
［設定の反映］［OK］をクリックする
［OK］をクリックする設定が反映されます。
副回線の設定を変更した場合は、［設定の反映］ ［再起動］をクリックします。
［再起動］をクリックします。［基本機能の状態］で処理中の機能がないことを確認し、［再起動実行］をクリックします。
8
リモートUIからログアウトする
