Muutoksia verkkoihin
(4.01-)
Langattoman lähiverkon tuki päälinjassa
Voit nyt käyttää langatonta lähiverkkoa päälinjassa, kun laite on yhdistetty kahteen eri verkkoon samaan aikaan.
Verkkoyhteystavan valitseminen
1
Kirjaudu laitteeseen sisään pääkäyttäjänä.
2
Paina käyttöpaneelin [Päävalikko]- tai muussa näytössä [
Asetukset/Tallennus].
Asetukset/Tallennus].[Asetukset/Tallennus]-näyttö avautuu.
3
Paina [Yleisasetukset]
[Verkko] [Valitse liitäntä].
[Verkko] [Valitse liitäntä].[Valitse liitäntä]-näyttö avautuu.
4
Valitse verkkoyhteystapa.
|
Yhteystapa
|
[Päälinja]
|
[Alalinja]
|
|
|
Vain kiinteä LAN-verkko
|
Vain kiinteä lähiverkko (päälinja)
|
[Kiinteä LAN]
|
[Ei]
|
|
Vain langaton LAN-verkko
|
Vain langaton lähiverkko (päälinja)
|
[Langaton LAN]
|
[Ei]
|
|
Kiinteän ja langattoman lähiverkon yhdistäminen samaan aikaan*1
|
Kiinteä lähiverkko (päälinja) ja langaton lähiverkko (alalinja)
|
[Kiinteä LAN]
|
[Langaton LAN]
|
|
Kiinteä lähiverkko (alalinja) ja langaton lähiverkko (päälinja)*2
|
[Langaton LAN]
|
[Kiinteä LAN]
|
|
|
Yhdistäminen kiinteään lähiverkkoon ja toiseen kiinteään lähiverkkoon samaan aikaan
|
Kiinteä lähiverkko (päälinja) ja kiinteä lähiverkko (alalinja)*3
|
[Kiinteä LAN]
|
[Kiinteä LAN]
|
*1Jos muutat asetuksen [Päälinja] arvoon [Alalinja] tai asetuksen [Alalinja] arvoon [Päälinja], aiemmat langattoman lähiverkkoyhteyden asetukset tyhjennetään, joten sinun on muodostettava yhteys langattomaan lähiverkkoon uudelleen.
*2 Kiinteä lähiverkko, joka on yhdistetty laitteen LAN-porttiin, muodostaa alalinjan. Kiinteä lähiverkko, joka on yhdistetty laitteeseen USB-LAN-sovittimella, ei voi muodostaa yhteyttä alalinjan kautta.
*3 Laitteen LAN-porttiin yhdistetty kiinteä lähiverkko muodostaa päälinjan, ja laitteen USB-LAN-sovittimella yhdistetty kiinteä lähiverkko muodostaa alalinjan.
5
Valitse [OK].
Asetukset otetaan käyttöön.
HUOMAUTUS
Kun asetus [Päälinja] on [Kiinteä LAN] ja asetus [Alalinja] on jokin muu kuin [Ei]
Laite on asetettu kuluttamaan enemmän virtaa lepotilassa.
Laitteen verkkoyhteystyypin tarkistaminen
1
Kirjaudu laitteeseen sisään pääkäyttäjänä.
2
Paina käyttöpaneelin [Päävalikko]- tai muussa näytössä [ Asetukset/Tallennus].
Asetukset/Tallennus].[Asetukset/Tallennus]-näyttö avautuu.
3
Paina [Yleisasetukset] [Verkko] [Valitse liitäntä].
[Verkko] [Valitse liitäntä].[Valitse liitäntä]-näyttö avautuu.
4
Varmista, että asetus [Päälinja] on [Kiinteä LAN] ja että asetus [Alalinja] on [Ei] tai [Kiinteä LAN].
Jos yhteystyypiksi on asetettu langallinen lähiverkko, voit muodostaa suoran yhteyden vaikka laite ei olisi yhteydessä verkkoon.
Kun asetus [Päälinja] tai [Alalinja] on [Langaton LAN]
Käytettäessä tukiasematilaa
Kun laitetta ei ole yhdistetty langattomaan lähiverkkoon, suoraa yhteyttä ei voi muodostaa. Muuta asetusten [Päälinja] ja [Alalinja] arvoksi jokin muu kuin [Langaton LAN] tai yhdistä laite langattomaan lähiverkkoon.
Suoraa Wi-Fiä käytettäessä
Kun yhteystyypiksi on asetettu langaton lähiverkko (mukaan lukien alilinja), suoraa yhteyttä ei voida muodostaa. Muuta asetusten [Päälinja] ja [Alalinja] arvoksi jokin muu kuin [Langaton LAN].
5
Valitse [OK].
MAC-osoitteen suodatuksen tuki alalinjan liikennöinnille
Voit nyt käyttää MAC-osoitteen suodatusta alalinjassa, kun laite on yhdistetty kahteen eri verkkoon samaan aikaan.
MAC-osoitteen suodatuksen määrittäminen alalinjassa
1
Kirjaudu Remote UI (Etäkäyttöliittymä) -sovellukseen järjestelmänvalvojana.
2
Valitse Remote UI (Etäkäyttöliittymä) -portaalisivulla [Settings/Registration].
3
Valitse [Network Settings].
4
Napsauta alalinjan asetuksissa [Firewall Settings] [MAC-osoitesuodatin].

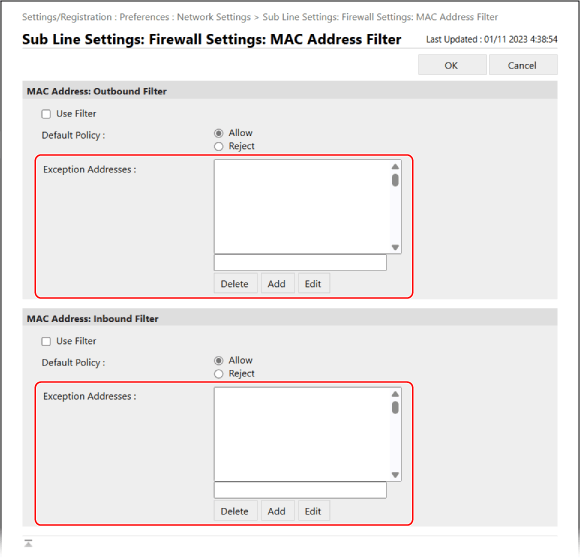

[MAC-osoitesuodatin].Alalinjan MAC-osoitesuodattimen asetusnäyttö tulee näkyviin.
5
Valitse [Use Filter]-valintaruutu.
MAC-osoitteiden suodatin on käytössä.
Jos haluat rajoittaa tietojen lähettämistä laitteesta muihin laitteisiin, määritä lähtevän liikenteen suodatusasetukset.
Jos haluat rajoittaa tietojen vastaanottamista muista laitteista, määritä saapuvan liikenteen suodatusasetukset.
6
Aseta suodatuksen edellytykset kohdassa [Default Policy].
Valitse suodatuksen edellytykseksi, sallitaanko vai estetäänkö tiedonsiirto muiden laitteiden kanssa.
7
Lisää poikkeusosoitteet [Exception Addresses] -luetteloon.
Lisää suodattimeen poikkeuksiksi niiden laitteiden MAC-osoitteet, joiden tiedonsiirron haluat estää tai sallia.
Lisää poikkeusosoite luetteloon kirjoittamalla syöttökenttään sen MAC-osoite valinnan [Add] yläpuolella ja napsauta sitten [Add].
* Syötä MAC-osoitteet ilman erottimina toimivia väliviivaa (-) tai kaksoispistettä (:).
Input example:
123A456B789C
123A456B789C
Voit lisätä enintään 100 poikkeusosoitetta.
8
Valitse [OK].
9
Valitse [Apply Setting Changes] [OK].
[OK].Asetukset otetaan käyttöön.
10
Kirjaudu ulos Remote UI (Etäkäyttöliittymä) -sovelluksesta.
IEEE 802.1X -standardin tuki alalinjan liikenteelle
Voit nyt käyttää IEEE 802.1X -standardia alalinjassa, kun laite on yhdistetty kahteen eri verkkoon samaan aikaan.
* Kun laite on yhdistetty kahteen eri verkkoon samaan aikaan, voit käyttää IEEE 802.1X -standardia joko pää- tai alilinjassa. Voit muuttaa näitä asetuksia tarpeen mukaan. IEEE 802.1X -standardia ei voi käyttää pää- ja alalinjassa samaan aikaan.
IEEE 802.1X -asetusten määrittäminen
1
Kirjaudu Remote UI (Etäkäyttöliittymä) -sovellukseen järjestelmänvalvojana.
2
Valitse Remote UI (Etäkäyttöliittymä) -portaalisivulla [Settings/Registration].
3
Valitse [Network Settings] [IEEE 802.1X Settings].
[IEEE 802.1X Settings].[IEEE 802.1X Settings]-näyttö avautuu.
4
Merkitse [Use IEEE 802.1X] -ruutu valituksi ja syötä käyttäjänimi.
Syötä aakkosnumeerisilla merkeillä kirjautumisnimeksi nimi, jolla käyttäjä tunnistetaan (EAP-identiteetti).
Varmennettaessa todennuspalvelimen varmennetta
Valitse [Verify Authentication Server Certificate]-valintaruutu.
Varmentaaksesi varmenteen jaetun nimen valitse [Verify Authentication Server Name] -valintaruutu ja syötä sen todennuspalvelimen nimi, johon käyttäjä on rekisteröitynyt.
Varmentaaksesi varmenteen jaetun nimen valitse [Verify Authentication Server Name] -valintaruutu ja syötä sen todennuspalvelimen nimi, johon käyttäjä on rekisteröitynyt.
5
Määritä asetukset käytettävän todennustavan mukaan.
Kun käytössä on TLS
1
Valitse [Use TLS]-valintaruutu.
2
Valitse [Key and Certificate].

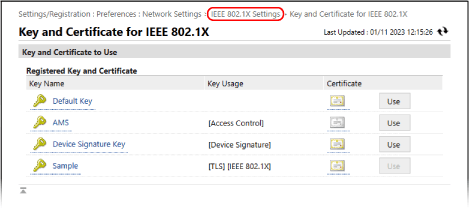

[Key and Certificate for IEEE 802.1X]-näyttö avautuu.
3
Napsauta [Use] käytettävän avaimen ja varmenteen oikealla puolella.
Näet varmenteen tiedot napsauttamalla avaimen nimeä (tai varmenteen kuvaketta).
Voit todentaa varmenteen kelvollisuuden napsauttamalla varmenteen tietonäytössä [Verify Certificate].
4
Napsauta Remote UI (Etäkäyttöliittymä) -sovelluksen näytön yläreunassa [IEEE 802.1X Settings].
[IEEE 802.1X Settings]-näyttö avautuu uudelleen.
Kun käytössä on TTLS tai PEAP
1
Valitse jompikumpi valintaruuduista [Use TTLS] tai [Use TTLS].
Kun käytät TTLS:ää, valitse käytettävä sisäinen protokolla.
2
Käytä [Use Login Name as User Name] määrittääksesi, käytetäänkö käyttäjänimenä IEEE 802.1X -todennuksen kirjautumisnimeä.
3
Valitse [Change User Name/Password].
[User Name/Password Settings]-näyttö avautuu.
4
Aseta käyttäjänimi ja salasana.
Kirjoita käyttäjänimi käyttäen vain aakkosnumeerisia merkkejä.
Aseta salasana syöttämällä sama salasana kohtaan [Password] sekä [Confirm] käyttämällä aakkosnumeerisia merkkejä.
5
Valitse [OK].
[IEEE 802.1X Settings]-näyttö avautuu uudelleen.
6
Valitse [OK].
7
Valitse [Apply Setting Changes] [OK].
[OK].Asetukset otetaan käyttöön.
8
Kirjaudu ulos Remote UI (Etäkäyttöliittymä) -sovelluksesta.
