ステイプルフィニッシャー・AH／中綴じフィニッシャー・AH／2/4穴パンチャーユニット・A

ホチキスや折りなどの仕上げ機能を使用する場合は、オプションのステイプルフィニッシャー・AH／中綴じフィニッシャー・AHを取り付けます。
フィニッシャーに2/4穴パンチャーユニット・Aを取り付けることでパンチ機能を使用することもできます。

使用できる仕上げ機能

ステイプルフィニッシャー・AH／中綴じフィニッシャー・AH装着時に、使用できる仕上げ機能は以下のとおりです。

仕分け機能

ソート

グループ

シフト

ホチキス機能

コーナー

ダブル

中とじ*1

針なしとじ

マニュアルステイプル

折り機能

サドル折り*1

パンチ機能

パンチ穴*2

*1中綴じフィニッシャー・AH装着時のみ使用できます。

*22/4穴パンチャーユニット・A装着時のみ使用できます。

メモ

各仕上げ機能の詳細については、以下を参照してください。

仕上げ機能対応オプション一覧

仕上げ機能使用時の注意事項

ソート／グループ使用時の注意事項

トレイ下降中に積載制限に達すると、自動で排紙可能なトレイに排出されます。排紙可能なトレイがすべて積載制限に達すると、プリントが一時停止します。排出されている用紙を取り除くと、プリントが再開されます。

ホチキス使用時の注意事項

用紙の種類や厚さによってホチキス可能な枚数が異なります。仕様
とじることができない場合は、用紙を変更するか、とじる枚数を減らします。

ホチキス処理中の用紙は、途中で取り除かずに、完全にトレイに排紙されてから取り除きます。

［ホチキスユニットの針を補給してください。］と表示された場合は、針ケースを交換してホチキス針を補充します。ホチキス針を補充する（オプション）

トレイが下限位置に達すると、プリントが一時停止します。排出されている用紙を取り除くと、プリントが再開されます。

中とじ使用時の注意事項

用紙の種類や枚数によって折り具合が変わる場合があります。

大量に中とじ製本する場合は、排紙ストッパーを下げることで、製本トレイの容量に制限されず、続けてプリントできます。排紙ストッパーを下げた場合は、排出された用紙が直接床に落ちないよう、受け取り用の箱などを用意します。
排紙ストッパーの操作については、フィニッシャー外部の各部の説明を参照してください。外部

針なしとじ使用時の注意事項

針なしとじと組み合わせて使用できない機能については、オンラインマニュアルサイトで「コピー機能の組み合わせに関する制限」を参照してください。

https://oip.manual.canon/

両面プリントできない用紙の場合や、用紙サイズが混在している場合は、とじ位置によっては、針なしとじを使用できません。

使用環境や用紙の種類によっては、針なしとじの圧着部分がはがれやすくなる場合があります。

マニュアルステイプルの使用方法

フィニッシャーのスリット部に、用紙束を差し込んで一定時間待つと、用紙束が検知されて自動的にホチキスされます。
用紙束を検知するとステイプルボタンが点滅し、ホチキスが完了すると消灯します。ステイプルボタンが消灯したら、用紙束を引き抜きます。

用紙束のオモテ面を下にして、ホチキスしたい角をまっすぐ差し込みます。

プリント中はマニュアルステイプルできません。

メモ

用紙束を差し込んでから自動的にホチキスされるまでの時間は変更できます。［ホチキスモード時のホチキス実行時間］

ステイプルボタンを押すと、ホチキス実行時間を待たずにホチキスすることができます。

各部の名称とはたらき

外部

内部

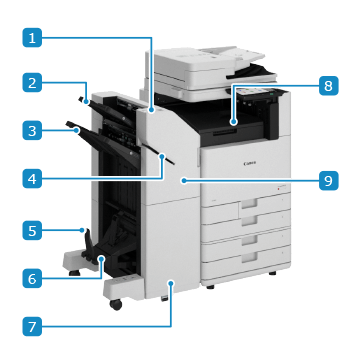

外部

ステイプルフィニッシャー・AH

中綴じフィニッシャー・AH

ステイプルボタン

マニュアルステイプル時に、ホチキス実行時間を待たずにホチキスすることができます。

※スリット部に用紙束を差し込んで一定時間待つと、ステイプルボタンを押さなくても、自動的にホチキスされます。マニュアルステイプルの使用方法

排紙トレイ（トレイA）

プリント／コピーされた用紙が排出されます。どの機能の排紙先として使用するか設定できます。排紙先の設定

排紙トレイ（トレイB）

プリント／コピーされた用紙が排出されます。どの機能の排紙先として使用するか設定できます。排紙先の設定

スリット部

マニュアルステイプルするときは、ここに用紙束を差し込みます。

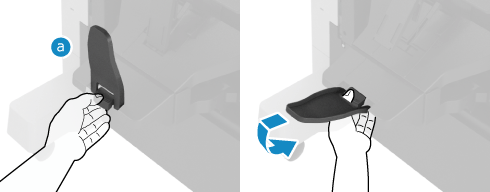

排紙ストッパー

中とじ製本された用紙が排出されたときに、製本トレイから用紙が落ちるのを防ぎます。

※排紙ストッパーを下げる場合は、ロック解除レバー（

）を引きながら、排紙ストッパーを下げます。

ロック解除レバーを引かずに排紙ストッパーを下げると、破損するおそれがあります。

製本トレイ

中とじ製本された用紙が排出されます。

前カバー（下）

中とじユニットで用紙／ホチキス針がつまったときや、中とじユニットのホチキス針を補充するときに開けます。

排紙トレイ（トレイC）

プリント／コピーされた用紙が排出されます。どの機能の排紙先として使用するか設定できます。排紙先の設定

前カバー（上）

用紙／ホチキス針がつまったときや、ホチキス針を補充するときに開けます。
2/4穴パンチャーユニット・Aを装着している場合は、パンチくずを捨てるときにも開けます。

内部

ステイプルフィニッシャー・AH

中綴じフィニッシャー・AH

パンチくず入れ（2/4穴パンチャーユニット・A装着時）

パンチくずを捨てるときに引き出します。

中とじユニット

用紙／ホチキス針がつまったときや、ホチキス針を補充するときに引き出します。

仕様

用紙サイズ／種類／坪量	本体通紙可能な用紙すべて*1 使用可能な用紙
排紙トレイ容量（トレイA）*2	仕上げ設定なし、ソート、グループ A4、B5、A5、A5R、A6R、レター、ステートメント、ステートメントR、エグゼクティブ：高さ 47 mm（250 枚相当） A3、B4、A4R、B5R、320×450mm（SRA3）3、305×457mm 3、リーガル、レターR、11"×17"：高さ 24 mm（125 枚相当）仕上げ設定なし、ソート、グループ（サイズ混載時） A4、B5、レターのみの組み合わせ：高さ 47 mm（250 枚相当） 320×450mm（SRA3）、305×457mmを含む組み合わせ：30 枚上記以外の組み合わせ：高さ 24 mm（125 枚相当）シフト A4、B5、レター、エグゼクティブ：高さ 47 mm（250 枚相当） A3、B4、11"×17"：高さ 24 mm（125 枚相当）
排紙トレイ容量（トレイB）*2	仕上げ設定なし、ソート、グループ A4、B5、A5、A5R、レター、ステートメント、ステートメントR、エグゼクティブ：3,000 枚または高さ 423 mm 4 A3、B4、A4R、B5R、320×450mm（SRA3）、305×457mm、リーガル、レターR、11"×17"：1,500 枚または高さ 216 mm A6R：250 枚 5 封筒：100 枚（Monarch以外）／ 30 枚（Monarch）仕上げ設定なし、ソート、グループ（サイズ混載時） A4、B5、レターのみの組み合わせ：3,000 枚または高さ 423 mm A6Rを含む組み合わせ：250 枚5 上記以外の組み合わせ：1,500 枚または高さ 216 mm シフト A4、B5、レター、エグゼクティブ：3,000 枚または高さ 423 mm 4 A3、B4、A4R、リーガル、レターR、11"×17"：1,500 枚または高さ 216 mm ホチキス（コーナー／ダブル） A4、B5、レター、エグゼクティブ：200 部、累計 3,000 枚または高さ 423 mm 6 A3、B4、A4R、リーガル、レターR、11"×17"：100 部、累計 1,500 枚または高さ 216 mm 針なしとじ A4、レター：200 部7 A3、11"×17"：100 部
製本トレイ容量（中綴じフィニッシャー・AHのみ）	52 g/m² ～ 81.4 g/m²の用紙 2 枚とじ～ 5 枚とじ：25 部 6 枚とじ～ 10 枚とじ：15 部 11 枚とじ～ 20 枚とじ：10 部 82 g/m² ～ 105 g/m²の用紙 2 枚とじ～ 5 枚とじ：25 部 6 枚とじ～ 10 枚とじ：15 部 106 g/m² ～ 220 g/m²の用紙 2 枚とじ～ 5 枚とじ：10 部
ホチキス可能枚数*8	コーナー／ダブル（コート紙以外） A4、B5、レター、エグゼクティブ 52 g/m² ～ 90 g/m²：50 枚 91 g/m² ～ 105 g/m²：30 枚 106 g/m² ～ 256 g/m²：2 枚 A4R、レターR 52 g/m² ～ 90 g/m²：40 枚 91 g/m² ～ 105 g/m²：30 枚 106 g/m² ～ 256 g/m²：2 枚 A3、B4、リーガル、11"×17" 52 g/m² ～ 90 g/m²：30 枚 91 g/m² ～ 105 g/m²：25 枚 106 g/m² ～ 256 g/m²：2 枚コーナー／ダブル（コート紙） 106 g/m² ～ 256 g/m²：2 枚針なしとじ A3、A4、レター、11"×17" 52 g/m² ～ 64 g/m²：10 枚 65 g/m² ～ 81.4 g/m²：8 枚 82 g/m² ～ 105 g/m²：6 枚マニュアルステイプル 50 枚
パンチ（2/4穴パンチャーユニット・A装着時）	パンチ穴数 2穴、4穴用紙サイズ 2穴：A3、B4、A4、A4R、B5、B5R、A5、リーガル、レター、レターR、エグゼクティブ、11"×17" 4穴：A3、A4、レター、エグゼクティブ、11"×17" 用紙坪量 52 g/m² ～ 300 g/m²
中とじ／折り（中綴じフィニッシャー・AHのみ）	用紙サイズ A3、A4R、B4、305×457mm、11"×17"、レターR、リーガル用紙坪量本文坪量：52 g/m² ～ 220 g/m² 表紙坪量：52 g/m² ～ 256 g/m²（本文以上の坪量であること）中とじ可能枚数（コート紙以外）9 52 g/m² ～ 81.4 g/m²：20 枚 82 g/m² ～ 105 g/m²：10 枚 106 g/m² ～ 150 g/m²：5 枚 151 g/m² ～ 209 g/m²：4 枚 210 g/m² ～ 220 g/m²：3 枚サドル折り可能枚数10 52 g/m² ～ 105 g/m²：3 枚 106 g/m² ～ 256 g/m²：1 枚
大きさ（幅×奥行×高さ）	537 mm × 623 mm × 974 mm 11 延長トレイを伸ばした場合：637 mm × 623 mm × 1,021 mm 11
質量	ステイプルフィニッシャー・AH 約 31 kg 中綴じフィニッシャー・AH 約 54 kg

*1薄紙2（52 g/m² ～ 59 g/m²）の両面プリントを除く。

*264 g/m²、75 g/m²、80 g/m²の場合。それ以外は容量が異なります。

*3薄紙（52 g/m² ～ 63 g/m²）の場合は 30 枚

*4薄紙（52 g/m² ～ 63 g/m²）の場合は 1,500 枚または高さ 216 mm

*5厚紙（106 g/m² ～ 300 g/m²）の場合は 50 枚

*6薄紙（52 g/m² ～ 63 g/m²）の場合は 100 部、累計 1,500 枚または高さ 216 mm

*7薄紙（52 g/m² ～ 63 g/m²）の場合は 100 部

*8標準ステイプルカートリッジ装着時。用紙の種類や厚さによってホチキス可能枚数が少なくなることがあります。

*9表紙として最大 256 g/m²までの用紙を 1 枚含む。

*10コート紙の場合は 1 枚

*11本体や他のオプションと接続した場合は、幅方向に＋5 mmの隙間ができます。
