Orientação de carregamento dos envelopes (gaveta de papel)
Ao colocar envelopes na gaveta de papel, instale o alimentador de envelopes e preste atenção à orientação do envelope.
Defina a orientação na configuração [Orientação] do driver da impressora. Para obter mais detalhes, clique na [Ajuda] na tela [Preferências de impressão] para exibir a ajuda.
Defina a orientação na configuração [Orientação] do driver da impressora. Para obter mais detalhes, clique na [Ajuda] na tela [Preferências de impressão] para exibir a ajuda.
Instalando o alimentador de envelopes e a orientação dos envelopes (gaveta de papel 1)
Instalando o alimentador de envelopes
Instalar o alimentador de envelopes B na gaveta de papel 1.
* O alimentador de envelopes B não é necessário ao colocar envelopes ISO-C5.
1

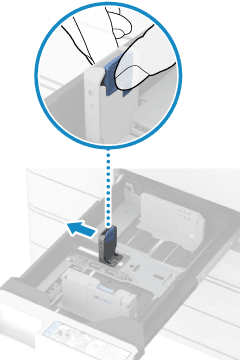

Deslize a guia de papel esquerda da gaveta de papel 1 para fora.
2
Instale o alimentador de envelopes B depois de ajustar a guia de papel esquerda.
NOTA
Remova o acessório de alimentador de envelopes quando não estiver mais usando envelopes na gaveta de papel.
Guarde o acessório de alimentador de envelopes B num local seguro para que não se perca.
Guarde o acessório de alimentador de envelopes B num local seguro para que não se perca.
Orientação para colocar envelopes
Coloque até 25 envelopes na orientação retrato com o lado impresso voltado para cima e a borda longa dos envelopes paralela à borda longa da gaveta de papel.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
ISO-C5
Carregue os envelopes com a aba fechada e no lado direito.
Exemplo: ao imprimir na frente
Yougatanaga 3
Ao colocar envelopes com a aba fechada
Coloque os envelopes com a aba no lado direito.
Exemplo: ao imprimir na frente
Ao colocar envelopes com a aba aberta
Carregue os envelopes com a aba no lado esquerdo.
Exemplo: ao imprimir na frente
Nagagata 3
Carregue os envelopes com a aba aberta e na parte traseira.
Exemplo: ao imprimir na frente
Instalando o alimentador de envelopes e orientação dos envelopes (gaveta de papel 2)
Instalando o alimentador de envelopes
Instalar o alimentador de envelopes A na gaveta de papel 2.
* O acessório de alimentador de envelopes A não é necessário ao carregar envelopes Kakugata 2 e Kakugata 4.
1
Remova o alimentador de envelopes A que está armazenado na gaveta de papel 2.
2
Instale o alimentador de envelopes A enquanto alinha a projeção com o orifício na parte inferior da gaveta de papel.
NOTA
Remova o alimentador de envelopes quando não estiver mais usando envelopes na gaveta de papel.
Guarde o alimentador de envelopes A removido na gaveta de papel 2.
Guarde o alimentador de envelopes A removido na gaveta de papel 2.
Orientação para colocar envelopes
Coloque até 50 envelopes de 45 mm (1 3/4”) de altura na orientação paisagem com o lado de impressão voltado para cima e a borda longa dos envelopes paralela à borda longa da gaveta de papel.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
N.º 10 (COM10), DL e Monarch
Coloque os envelopes com a aba fechada e na frente.
Exemplo: ao imprimir na frente
Nagagata 3, Nagagata 4 e Kakugata 2
Coloque os envelopes com a aba aberta e no lado esquerdo.
Exemplo: ao imprimir na frente
Yougatanaga 3
Carregue os envelopes com a aba fechada e na parte traseira.
Exemplo: ao imprimir na frente
