Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]Hinzufügen von Heftklammern in den Broschürenfinisher
Wenn keine Heftklammern mehr in der Heftereinheit oder Sattelhefteinheit des Broschürenfinishers vorhanden sind, wird [
] unten rechts auf dem Bildschirm angezeigt. Ersetzen Sie in diesem Fall den Heftklammernbehälter durch einen neuen, und fügen Sie weitere Heftklammern hinzu.
Sie können [] drücken, um ein Video anzuzeigen, in dem Schritt für Schritt erklärt wird, wie Sie den Heftklammernbehälter ersetzen.
] unten rechts auf dem Bildschirm angezeigt. Ersetzen Sie in diesem Fall den Heftklammernbehälter durch einen neuen, und fügen Sie weitere Heftklammern hinzu.Sie können [
] drücken, um ein Video anzuzeigen, in dem Schritt für Schritt erklärt wird, wie Sie den Heftklammernbehälter ersetzen.* Sie können das Video zum Austauschverfahren jederzeit abspielen, indem Sie [ Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]
Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]Ersetzen des Heftklammernbehälters in der Heftereinheit
1
Vordere Abdeckung des Finishers öffnen.
2

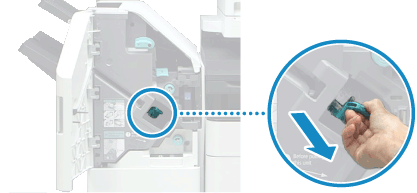

Entfernen Sie die Heftklammernpatrone.
Halten Sie den grünen Knopf an der Heftklammernpatrone fest, und ziehen Sie sie gerade heraus.
3

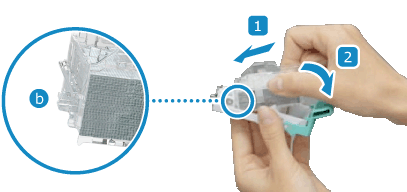

Entfernen Sie den leeren Heftklammernbehälter aus der Heftklammernpatrone.
Halten Sie den mit den Pfeilen (
) gekennzeichneten Teil des Heftklammernbehälters fest, und entfernen Sie den Heftklammernbehälter in der oben gezeigten Pfeilrichtung.
) gekennzeichneten Teil des Heftklammernbehälters fest, und entfernen Sie den Heftklammernbehälter in der oben gezeigten Pfeilrichtung.4
Nehmen Sie einen neuen Heftklammernbehälter aus dem Karton.
5

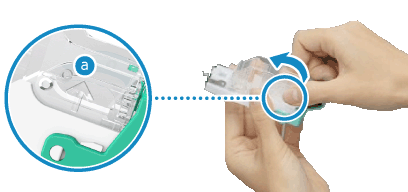

Installieren Sie den neuen Heftklammernbehälter in die Heftklammernpatrone.
Setzen Sie den Vorsprung (
) am vorderen Ende des Heftklammernbehälters in die Heftklammernpatrone ein, und senken Sie den Heftklammernbehälter ab, um ihn zu installieren.
) am vorderen Ende des Heftklammernbehälters in die Heftklammernpatrone ein, und senken Sie den Heftklammernbehälter ab, um ihn zu installieren.6
Setzen Sie die Heftklammernpatrone in den Finisher ein.
Halten Sie den grünen Griff der Heftklammernpatrone, und schieben Sie die Patrone so weit wie möglich hinein.
7
Vordere Abdeckung des Finishers schließen.
Ersetzen des Heftklammernbehälters in der Sattelhefteinheit
Erforderliche Vorbereitungen
Entfernen Sie sämtliches Papier aus dem Broschürenfach.
1
Vordere Abdeckung des Finishers öffnen.
2

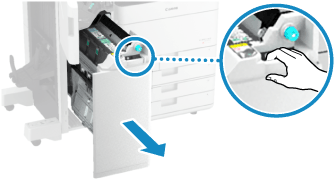

Ziehen Sie die Sattelhefteinheit heraus.
3

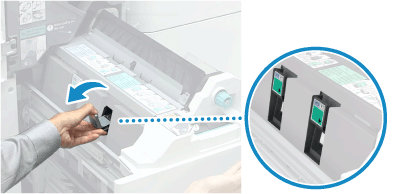

Entfernen Sie die beiden Heftklammernpatronen, während Sie die Hebel zu sich hin absenken.
4
Entfernen Sie den Heftklammernbehälter, während Sie beide Seiten des oberen Teils des Heftklammernbehälters festhalten.
5
Nehmen Sie einen neuen Heftklammernbehälter aus dem Karton.
6
Legen Sie den neuen Heftklammernbehälter in die Heftklammernpatrone ein.
7

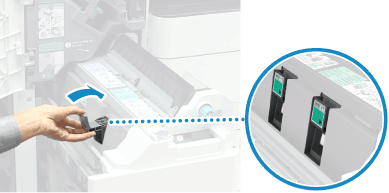

Setzen Sie die beiden Heftklammernpatronen in die Sattelhefteinheit ein.
Schieben Sie die Patronen fest bis zum Anschlag ein.
8
Schieben Sie die Sattelhefteinheit hinein.
9
Vordere Abdeckung des Finishers schließen.
HINWEIS
Wenn das Gerät nach dem Einsetzen eines neuen Heftklammernbehälters nicht heftet
Möglicherweise gelangen die Heftklammern nicht bis zum vorderen Ende der Patrone. Positionieren Sie die Heftklammern neu. [Neuausrichtung Sattelheftklammern]
