Quando si pinza la carta e si usano altre funzioni di finitura, installare l'unità opzionale Inner Finisher-N.
Installando la seguente unità foratrice interna nel finisher, sarà possibile utilizzare anche la funzione di foratura.
Inner Finisher-N e Inner Puncher-D
Inner 2/4 Hole Puncher-D
Inner 2/3 Hole Puncher-D
Inner 4 Hole Puncher-D
Funzioni di finitura disponibili
Di seguito sono mostrate le funzioni di finitura disponibili quando si installa Inner Finisher-N.
Funzioni di ordinamento
Fascicolazione
Raggruppamento
Sfalsamento
Funzioni di pinzatura
Angolo
Doppia
Senza pinzatura
Pinzatura manuale
Funzioni di foratura
Foratura*1
*1Disponibile solo quando si installa Inner Puncher-D.
NOTA
Per ulteriori informazioni sulle funzioni di finitura, fare riferimento a quanto segue:
Precauzioni per l'utilizzo delle funzioni di finitura
Precauzioni per l'utilizzo della pinzatura
Il numero di fogli che possono essere pinzati varia a seconda del tipo di carta e dello spessore. Specifiche
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Rimuovere la carta pinzata una volta che è stata completamente espulsa sul vassoio e non rimuoverla in fase di pinzatura.
Quando compare [Caricare i punti nell'unità di pinzatura.], sostituire il contenitore dei punti e aggiungere più punti. Aggiunta di punti di pinzatura (opzionale)
Se il vassoio raggiunge la posizione limite inferiore o sono state pinzate 30 copie, la stampa viene sospesa. Quando la carta espulsa viene rimossa dal vassoio, la stampa riprende.
Precauzioni per l'utilizzo dell'opzione senza pinzatura
Per ulteriori informazioni sulle funzioni non utilizzabili con l'opzione senza pinzatura, consultare Limitazioni sulle combinazioni delle funzioni di copia nel sito dei manuali online.
https://oip.manual.canon/
https://oip.manual.canon/
A seconda della posizione della piega, non è possibile usare l'opzione senza pinzatura con carta che non può essere stampata su entrambi i lati e carta di formati diversi.
A seconda dell'ambiente di utilizzo e del tipo di carta, la parte ripiegata senza pinzatura potrebbe separarsi facilmente.
Utilizzo della pinzatura manuale
Inserire una pila si carta nella fessura del finisher e attendere. La pila verrà rilevata e pinzata in automatico.
Nel momento in cui la pila di carta viene rilevata, la spia del pulsante di pinzatura lampeggia e al termine della pinzatura si spegne. Quando la spia del pulsante di pinzatura si spegne, estrarre la carta.
Nel momento in cui la pila di carta viene rilevata, la spia del pulsante di pinzatura lampeggia e al termine della pinzatura si spegne. Quando la spia del pulsante di pinzatura si spegne, estrarre la carta.
Posizionare la pila di carta rivolta verso il basso e inserire l'angolo da pinzare fino in fondo.
La pinzatura manuale non può essere eseguita durante la stampa.
NOTA
È possibile modificare il tempo necessario per pinzare automaticamente la pila di fogli inseriti. [Intervallo fino a inizio pinzatura nel Modo Pinzatrice]
È possibile premere il pulsante di pinzatura per pinzare la carta senza attendere che sia la macchina a farlo.
Preparazione per la stampa su carta a foglio lungo [Asia/Oceania][Americhe]
Effettuare le seguenti preparazioni quando si stampa su fogli lunghi.
È necessario installare l'unità opzionale Long Sheet Feeding Tray-A.
Estrarre il vassoio ausiliario (
) per evitare la caduta dei fogli dal vassoio di uscita.
) per evitare la caduta dei fogli dal vassoio di uscita.Rimuovere tutta la carta in uscita nel vassoio di uscita (vassoio A) (
).
).Per evitare inceppamenti, caricare i fogli lunghi di larghezza compresa tra 500 e 550 mm (tra 19 3/4" e 21 5/8") contro la guida di supporto (
) del vassoio di uscita (vassoio B). A questo punto, assicurarsi che i fogli lunghi siano posizionati all'estremità del telaio di metallo (
).
) del vassoio di uscita (vassoio B). A questo punto, assicurarsi che i fogli lunghi siano posizionati all'estremità del telaio di metallo ().Nomi delle parti e relative funzioni

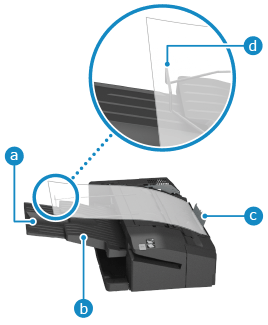

Vassoio ausiliarioEstrarre questo vassoio per impedire alla carta di fuoriuscire dal vassoio di consegna quando viene emessa carta in grande formato.
Vassoio di consegna (Vassoio A)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
Vassoio di consegna (Vassoio B)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
FessuraInserire una pila di carta per la pinzatura manuale.
Pulsante di pinzaturaDurante la pinzatura manuale, è possibile premere il pulsante di pinzatura per pinzare senza attendere.
* Inserire una pila di fogli nella fessura e attendere. I fogli verranno pinzati automaticamente senza dover premere il pulsante. Utilizzo della pinzatura manuale
Pannello destro (Inner Puncher-D)Aprirlo per smaltire i residui di foratura.
Pannello sinistro (Inner Finisher-N)Aprirlo quando si verifica un inceppamento della carta o dei punti e per aggiungere i punti.
Specifiche
Formato carta, tipo e grammatura base | Tutta la carta che può passare attraverso la macchina*1 Carta utilizzabile |
Capacità del vassoio di consegna (Vassoio A)*2 | Senza impostazioni di finitura, fascicolazione, raggruppamento A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: altezza pari a 52 mm (2 1/8") (equivalente a 500 fogli) A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: 250 fogli o altezza pari a 26 mm (1") A6R: 30 fogli 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), buste: 10 fogli Senza impostazioni di finitura, fascicolazione, raggruppamento (quando si usano vari formati) Combinazione solo di A4, B5 e LTR: altezza pari a 52 mm (2 1/8") (equivalente a 500 fogli) Combinazione diversa da quanto indicato sopra: 250 fogli o altezza pari a 26 mm (1") Sfalsamento A4, B5, LTR, EXEC, 16K: altezza pari a 52 mm (2 1/8") (equivalente a 500 fogli) A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 250 fogli o altezza pari a 26 mm (1") Pinzatura (Angolo, Doppia) A4, B5, LTR, EXEC, 16K: 30 copie o altezza pari a 52 mm (2 1/8") A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 30 copie o altezza pari a 26 mm (1") Senza pinzatura A4, B5, LTR, 16K: 30 copie o altezza pari a 52 mm (2 1/8") A3, B4, 11" x 17", 8K: 30 copie o altezza pari a 26 mm (1") |
Capacità del vassoio di consegna (Vassoio B) | Senza impostazioni di finitura, fascicolazione, raggruppamento Altezza pari a 5,2 mm (1/4") Equivalente a 50 fogli (64 g/m² (17 lb alta qualità), 75 g/m² (20 lb alta qualità)) Equivalente a 45 fogli (80 g/m² (21 lb alta qualità)) Fogli lunghi: 1 foglio (con lunghezza orizzontale fino a 900 mm (35 1/2")) |
Numero di fogli che possono essere pinzati*3 | Angolo e Doppia (carta non patinata) A4, B5, LTR, EXEC, 16K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 50 fogli Da 91 g/m² a 105 g/m² (da 25 lb alta qualità a 28 lb alta qualità): 30 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli A4R, LTRR Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 40 fogli Da 91 g/m² a 105 g/m² (da 25 lb alta qualità a 28 lb alta qualità): 30 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli A3, B4, 11" x 17", LGL, 8K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 30 fogli Da 91 g/m² a 105 g/m² (da 25 lb alta qualità a 28 lb alta qualità): 20 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli Angolo e Doppia (carta patinata) Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli Senza pinzatura A3, B4, A4, B5, 11" x 17", LTR, 8K, 16K Da 52 g/m² a 64 g/m² (da 13,8 lb alta qualità a 17 lb alta qualità): 10 fogli Da 65 g/m² a 81,4 g/m² (da 17,3 lb alta qualità a 21,7 lb alta qualità): 8 fogli Da 82 g/m² a 105 g/m² (da 22 lb alta qualità a 28 lb alta qualità): 6 fogli Pinzatura manuale Altezza pari a 4,0 mm (1/8") o meno Circa 50 fogli (52 g/m² (14 lb alta qualità)) Circa 45 fogli (64 g/m² (17 lb alta qualità)) Circa 40 fogli (75 g/m² (20 lb alta qualità), 80 g/m² (21 lb alta qualità)) |
Foratura (quando si installa Inner Puncher-D) | Numero di fori praticati e formato carta Quando si installa Inner 2/4 Hole Puncher-D: Due fori: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Quattro fori: A3, A4, 11" x 17", LTR, EXEC, 8K, 16K Quando si installa Inner 2/3 Hole Puncher-D: Due fori: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Tre fori: A3, B4, A4, B5, 11" x 17", LTR, EXEC, 8K, 16K Quando si installa Inner 4 Hole Puncher-D: Quattro fori: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Grammatura base della carta Da 52 g/m² a 300 g/m² (da 14 lb alta qualità a 110 lb copertina) |
Dimensioni (L x P x A) | 469 mm x 525 mm x 219 mm (18 1/2" x 20 5/8" x 8 5/8") |
Grammatura | Circa 9,5 kg (20,9 lb) |
*1Esclusa la stampa fronte-retro su Sottile 2 (da 52 g/m² a 59 g/m² (da 14 lb alta qualità a 15 lb alta qualità)) carta con larghezza pari o superiore a 216 mm (8 1/2") e una grammatura base pari o superiore a 257 g/m² (100 lb copertina).
*2Quando si usa carta da 64 g/m² (17 lb alta qualità), 75 g/m² (20 lb alta qualità) o 80 g/m² (21 lb alta qualità). La capacità varia in tutti gli altri casi.
*3Quando è installata una cartuccia punti standard. In base al tipo e allo spessore della carta, il numero di fogli che possono essere pinzati potrebbe diminuire.
