Inceppamento dovuto al punto di pinzatura (opzionale)
Rimuovere la pinzatura inceppata. Seguire le istruzioni sul pannello di controllo per verificare la posizione della pinzatura che provoca l'inceppamento e rimuoverla.
Inceppamento dovuto al punto di pinzatura nello Finisher di pinzatura
Questa sezione descrive come eliminare gli inceppamenti dovuti di punti di pinzatura nel finisher di pinzatura. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento dovuto al punto di pinzatura e rimuovere la pinzatura che provoca l'inceppamento.
Preparazioni richieste
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il pannello anteriore del finisher.
2

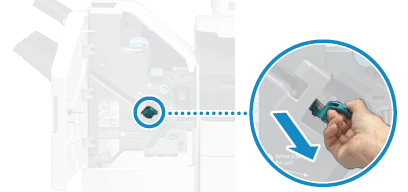

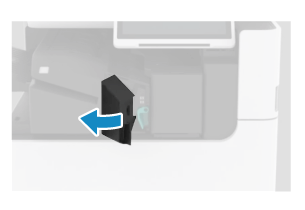

Estrarre la cartuccia dei punti.
Afferrare la manopola verde della cartuccia punti ed estrarla completamente.
3
Rimuovere tutti i punti di pinzatura inceppati nella cartuccia punti.
1
Sollevare la manopola della cartuccia punti.
2
Rimuovere tutti i punti inceppati e quelli sporgenti.
3
Abbassare la manopola della cartuccia punti.
4
Installare la cartuccia punti nel finisher.
Tenere la manopola verde sulla cartuccia punti e spingere con decisione fino in fondo.
5
Chiudere il pannello anteriore del finisher.
La pinzatura può essere eseguita automaticamente per riposizionare i punti.
Inceppamento di punti di pinzatura nel finisher per piegatura opuscolo
Questa sezione descrive come eliminare gli inceppamenti dovuti di punti di pinzatura nell'unità di pinzatura a sella. Seguire le istruzioni sul pannello di controllo per verificare la posizione della pinzatura e rimuovere la pinzatura inceppata.
Il metodo per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità pinzatrice è lo stesso utilizzato per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità di finitura pinzatrice. Inceppamento dovuto al punto di pinzatura nello Finisher di pinzatura
Il metodo per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità pinzatrice è lo stesso utilizzato per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità di finitura pinzatrice. Inceppamento dovuto al punto di pinzatura nello Finisher di pinzatura
Preparazioni richieste
Rimuovere tutta la carta in uscita nel vassoio opuscoli.
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il pannello anteriore del finisher.
2

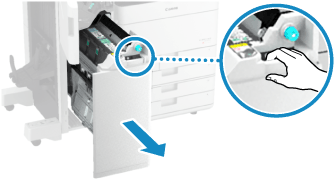

Estrarre l'unità di pinzatura a sella.
3

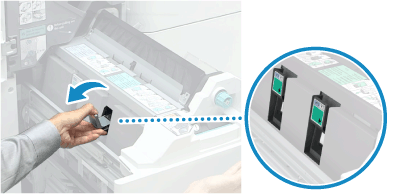

Rimuovere le due cartucce punti abbassando le leve verso di sé.
4
Rimuovere tutti i punti di pinzatura inceppati nella cartuccia punti.
1
Abbassare la manopola della cartuccia punti.
2
Rimuovere tutti i punti inceppati e quelli sporgenti.
3
Sollevare la manopola della cartuccia punti.
5

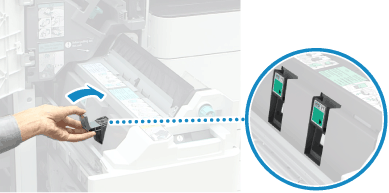

Installare le due cartucce punti nell'unità di pinzatura a sella.
Spingere con decisione le cartucce fino in fondo.
6
Spingere delicatamente l'unità di pinzatura a sella nella macchina.
7
Chiudere il pannello anteriore del finisher.
8
Riposizionare i punti di pinzatura. [Riposizionamento punti pinzatura a sella]
Dopo aver eliminato l'inceppamento dovuto al punto di pinzatura, di riposizionare i punti di pinzatura.
Inceppamento dovuto al punto di pinzatura nel finisher interno
Questa sezione descrive come eliminare gli inceppamenti dovuti di punti di pinzatura nel finisher interno. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento dovuto al punto di pinzatura e rimuovere la pinzatura che provoca l'inceppamento.
Preparazioni richieste
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il pannello sinistro del finisher.
2

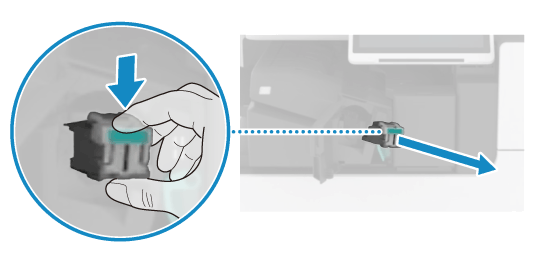

Estrarre la cartuccia dei punti.
Abbassare la parte della cartuccia punti con il segno verde per sbloccarla ed estrarla direttamente.
3
Rimuovere tutti i punti di pinzatura inceppati nella cartuccia punti.
1
Sollevare la manopola della cartuccia punti.
2
Rimuovere tutti i punti inceppati e quelli sporgenti.
3
Abbassare la manopola della cartuccia punti.
4

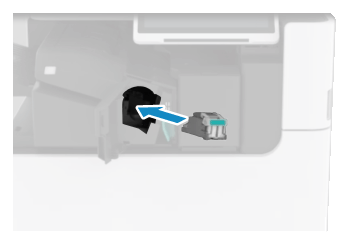

Installare la cartuccia punti nel finisher.
Tenere la cartuccia punti in modo che la parte con il segno verde sia rivolta verso di sé, spingere con forza la cartuccia punti fino all'arresto e sollevare la parte con il segno verde per bloccarla.
5
Chiudere il pannello sinistro del finisher.
La pinzatura può essere eseguita automaticamente per riposizionare i punti.
