Encallaments de paper a la unitat principal (quan està instal lada la unitat d'acabat interior)
Traieu el paper encallat de dins de la unitat principal o de la unitat d'acabat interior quan la unitat d'acabat interior estigui instal·lada. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
* Quan utilitzeu paper de full llarg, vegeu el següent:
IMPORTANT
A l'hora d'obrir la tapa dreta de la unitat principal
Tocar l'interior de la unitat principal amb càrrega electrostàtica a les mans pot fer malbé els components. Abans de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat. Una placa metàl·lica situada darrere de l'agafador descarrega electricitat estàtica.
Si deixeu de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, tanqueu la tapa dreta de la unitat. A l'hora de tornar amb la tasca, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat principal. Això garanteix que la electricitat estàtica a les mans es descarregui.
1
Feu servir la palanca i obriu la tapa de la dreta de la unitat principal.
2

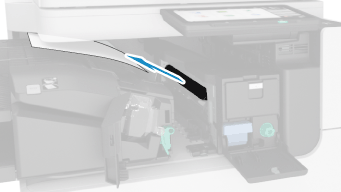

Si hi ha paper encallat a la unitat d'inversió, traieu-lo amb compte en la direcció de la fletxa.
3
Si hi ha paper encallat a l'àrea de sortida, traieu-lo amb compte en la direcció de la fletxa.
4
Obriu la tapa de l'esquerra de la unitat d'acabat.
5

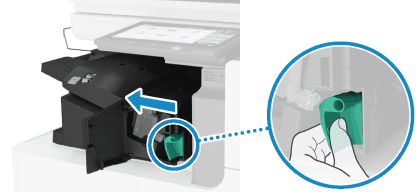

Subjecteu la palanca verda i desplaceu la unitat d'acabat interior cap a l'esquerra.
6
Mireu si hi ha paper encallat a dins de la unitat d'acabat interior.
1
Apugeu la guia verda.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Baixeu la guia verda.
Si la unitat perforadora està instal·lada
Mireu si hi ha paper encallat a dins de la unitat perforadora.
1
Obriu la tapa davantera de la unitat perforadora.
2
Gireu el pom verd.
3
Si s'expulsa el paper, traieu-lo amb compte en la direcció de la fletxa.
4
Tanqueu la tapa davantera de la unitat perforadora.
7
Feu lliscar la unitat d'acabat interior cap a la dreta i premeu-la cap a dins.
Aneu amb compte de no enganxar-vos els dits als buits quan empenyeu la unitat d'acabat interior.
8
Tanqueu la tapa de l'esquerra de la unitat d'acabat interior.
9
Amb compte, tanqueu la tapa de la dreta de la unitat principal fins que sentiu un clic.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
