Encallaments de paper a la unitat principal
Traieu el paper encallat de dins de la unitat principal. Seguiu les instruccions del tauler de control per comprovar la ubicació de l'encallament de paper i traieu-lo.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
Si el paper es trenca, assegureu-vos de treure'n totes les parts perquè no hi quedin trossos.
Si no podeu treure el paper, no intenteu treure'l a la força. Comproveu el tauler de control i traieu el paper encallat en un altre lloc.
El procediment és diferent quan feu servir paper de full llarg.
* Si hi ha instal·lada la unitat d'acabat interior opcional, consulteu el següent:
IMPORTANT
A l'hora d'obrir la tapa dreta de la unitat principal
Tocar l'interior de la unitat principal amb càrrega electrostàtica a les mans pot fer malbé els components. Abans de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat. Una placa metàl·lica situada darrere de l'agafador descarrega electricitat estàtica.
Si deixeu de realitzar operacions com ara substituir peces o solucionar encallaments de paper dins de la unitat principal, tanqueu la tapa dreta de la unitat. A l'hora de tornar amb la tasca, feu servir l'agafador amb fermesa i obriu la tapa dreta de la unitat principal. Això garanteix que la electricitat estàtica a les mans es descarregui.
Si qualsevol paper excepte el paper de full llarg està encallat
Preparatius necessaris
Si hi ha instal·lada la unitat del dipòsit de paper opcional, premeu la palanca de desbloqueig i estireu la unitat per allunyar-la de la unitat principal.
Tanqueu la tapa i el calaix de paper si estan oberts.
1
Feu servir la palanca i obriu la tapa de la dreta de la unitat principal.
2

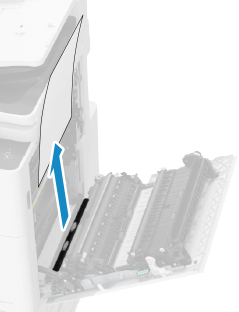

Si hi ha paper encallat a la unitat d'inversió, traieu-lo amb compte en la direcció de la fletxa.
3
Si hi ha paper encallat a l'àrea de sortida, traieu-lo amb compte en la direcció de la fletxa.
4
Mireu si hi ha paper encallat a la unitat de fixació.
1

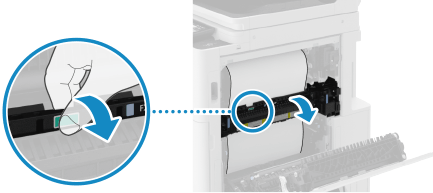

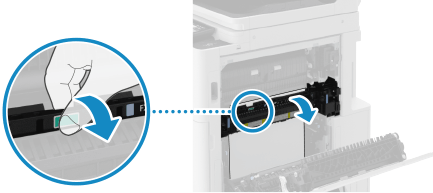

Obriu la tapa superior de la unitat de fixació.
2

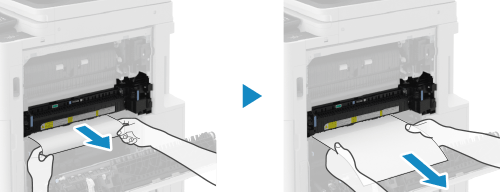

Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si el paper no es pot treure
Retireu el paper de la part inferior.
3

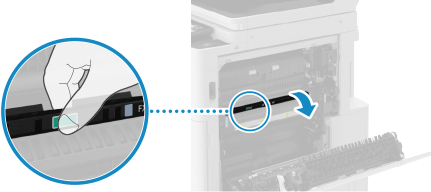

Tanqueu la tapa superior de la unitat de fixació.
5
Si hi ha paper encallat l'àrea de sortida, a l’interior de la tapa dreta de la unitat principal, traieu-lo amb compte en la direcció de la fletxa.
6
Mireu si hi ha paper encallat a la unitat dúplex.
1

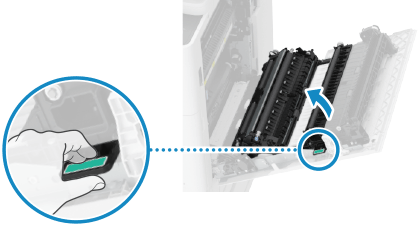

Aixequeu la palanca verda i obriu la unitat dúplex.
2
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Tanqueu la unitat dúplex.
4
Si el paper està encallat a la part inferior de la unitat dúplex, estireu-lo suaument en la direcció de la fletxa.
7
Si hi ha paper encallat a prop de la zona del calaix de paper 1, traieu-lo amb compte en la direcció de la fletxa.
8
Amb compte, tanqueu la tapa de la dreta de la unitat principal fins que sentiu un clic.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si apareix una pantalla que indica un encallament de paper en un lloc diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
Si s'encalla paper de full llarg /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[Àsia/Oceania][Amèrica]
1
Traieu tot el paper carregat a la safata multiús.
2
Feu servir la palanca i obriu la tapa de la dreta de la unitat principal.
3
Si hi ha paper encallat a dins de la safata multiús, traieu-lo amb compte en la direcció de la fletxa.
4
Mireu si hi ha paper encallat a la unitat de fixació.
Si no podeu agafar la vora superior del paper
1
Subjecteu la palanca verda i obriu la unitat de fixació.
2
Estireu suaument el paper en la direcció de la fletxa fins que surti la vora inferior del paper.
3
Traieu amb compte el paper restant en la direcció de la fletxa.
4
Tanqueu la unitat de fixació.
Si podeu agafar la vora superior del paper
1
Subjecteu la palanca verda i obriu la unitat de fixació.
2
Traieu amb compte el paper en la direcció de la fletxa.
3
Tanqueu la unitat de fixació.
5
Mireu si hi ha paper encallat a la unitat de sortida.
Si el paper està parcialment encallat a la unitat de sortida
1
Subjecteu la palanca verda i obriu la unitat de fixació.
2
Si la vora del paper ha entrat per la part superior, estireu-lo lentament en la direcció de la fletxa fins que la vora surti.
3
Traieu amb compte el paper restant en la direcció de la fletxa.
4
Tanqueu la unitat de fixació.
Si només surt la vora del paper de la unitat de sortida
1
Traieu amb compte el paper de la unitat de sortida en la direcció de la fletxa.
6
Amb compte, tanqueu la tapa de la dreta de la unitat principal fins que sentiu un clic.
Quan s'elimina l'encallament de paper, la pantalla que indica un encallament desapareix i la impressió es reprèn de manera automàtica. Si apareix una pantalla que indica un encallament de paper en una ubicació diferent, seguiu les instruccions de la pantalla per treure el paper encallat.
NOTA
Si es produeixen encallaments de paper de forma continuada
Comproveu l'estat de l'equip i del paper.Encallaments de paper de forma continuada
