Dubbelzijdige invoer met enkele doorgang
In dit gedeelte worden de naam en het gebruik van elk deel van de aanvoer beschreven.

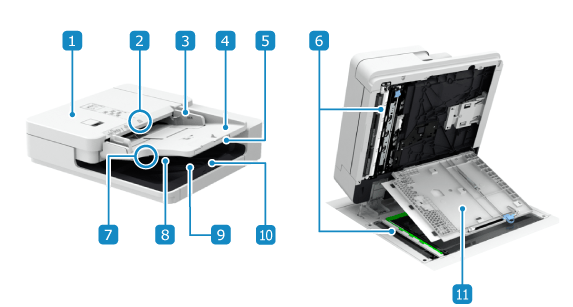

Single Pass DADF-E /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[Europa][Azië/Oceanië][Noord-/Zuid-Amerika]
Dit is in Noord- en Zuid-Amerika standaard apparatuur.
Dit is in sommige regio's in Azië/Oceanië optionele apparatuur.
Dit is in Europa optionele apparatuur.
Deksel van aanvoerOpen de klep van de documentinvoer als u de binnenkant van de documentinvoer reinigt of een papierstoring binnen de documentinvoer verhelpt.
OriginelenindicatorLicht op wanneer het origineel in de originelenblad is geplaatst.
SchuifgeleidersLijn de randen van het origineel uit met behulp van de schuifgeleiders.
OriginelenbladU kunt meerdere vellen originelen in de documentinvoer plaatsen. Originelen plaatsen
Uitschuifblad van originelenbladTrek deze lade naar buiten om te voorkomen dat het origineel uit de originelenblad valt wanneer u een groot origineel plaatst.
Scanvlak voor aangevoerde originelenOriginelen die op de documentinvoer zijn geplaatst, worden gescand.
Uitvoerindicator originelenDeze indicator knippert als er een gescand origineel in het opvangblad voor originelen is achtergebleven wanneer u een origineel in de originelenblad plaatst.
Originele houderLaat dit gedeelte zakken om het origineel netjes uit te voeren.
Opvangblad voor originelenGescande originelen worden afgevoerd naar de uitvoerlade voor originelen.
Verlengstuk van opvangblad voor originelenTrek deze lade uit om te voorkomen dat het origineel uit het opvangblad voor originelen valt wanneer u een groot origineel plaatst.
U kunt het uittrekken tot twee niveaus, zodat het past bij de grootte van het origineel.
U kunt het uittrekken tot twee niveaus, zodat het past bij de grootte van het origineel.
Scanvlakklep voor aangevoerde documentenOpenen als u het origineelscangebied van de invoer wilt reinigen.

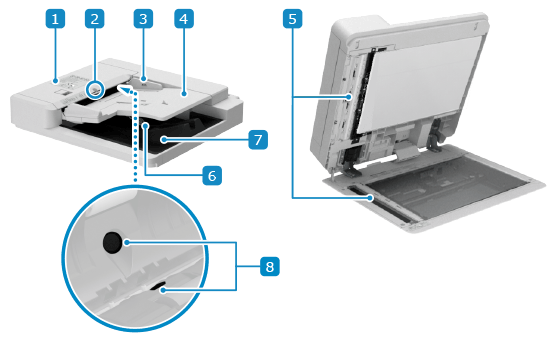

Single Pass DADF-F [Europa][Azië/Oceanië]
* Deze invoer is optionele apparatuur.
Deksel van aanvoerOpen de klep van de documentinvoer als u de binnenkant van de documentinvoer reinigt of een papierstoring binnen de documentinvoer verhelpt.
OriginelenindicatorLicht op wanneer het origineel in de originelenblad is geplaatst.
SchuifgeleidersLijn de randen van het origineel uit met behulp van de schuifgeleiders.
OriginelenbladU kunt meerdere vellen van originelen in de invoer plaatsen. Originelen plaatsen
Scanvlak voor aangevoerde originelenOriginelen die op de documentinvoer zijn geplaatst, worden gescand.
Originele houderLaat dit gedeelte zakken om het origineel netjes uit te voeren.
Opvangblad voor originelenGescande originelen worden afgevoerd naar de uitvoerlade voor originelen.
Document Feeder Double Feeding Detection Kit-A (optie)Hierdoor kan de machine detecteren wanneer tijdens het scannen meerdere overlappende vellen worden ingevoerd.
BELANGRIJK
Plaats geen objecten op de uitvoerlade voor originelen. Dat kan de originelen beschadigen.
Duw de invoer niet met kracht dicht wanneer u een boek, tijdschrift of ander dik origineel op de glasplaat plaatst.
N.B.
Als bij gebruik van de documentinvoer de volgende symptomen optreden, reinig dan de documentinvoer: De aanvoer reinigen
Originelen worden vies
Originelen komen vaak vast te zitten
Afdrukken vertonen vlekken na het scannen of kopiëren, of na het verzenden van faxen
Originele indeling wordt niet correct gedetecteerd
