Staple Finisher-AH, Staple Finisher Lite-B ([Noord-/Zuid-Amerika]), Booklet Finisher-AH en Puncher Unit-A

Om papier te nieten, te vouwen en andere afwerkfuncties te gebruiken installeert u de optionele Staple Finisher-AH, Staple Finisher Lite-B (alleen beschikbaar in Noord- en Zuid-Amerika) of Booklet Finisher-AH.
Als u de volgende ponseenheid op de finisher installeert, kunt u ook de ponsfunctie gebruiken.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Beschikbare afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Handmatig nieten gebruiken

Namen en functies van onderdelen

Technische specificaties

Beschikbare afwerkingsfuncties

Hieronder worden de afwerkingsfuncties weergegeven die beschikbaar zijn wanneer de Staple Finisher-AH, Staple Finisher Lite-B (alleen beschikbaar in Noord- en Zuid-Amerika) of Booklet Finisher-AH is geïnstalleerd.

Sorteerfuncties

Sorteren

Groep

Verschuiven

Nietfuncties

Hoek

Dubbel

Rugnieten*1

Zonder nietjes*2

Handmatig nieten

Vouwfuncties

Rugvouwen*1

Perforatiefuncties

Ponsgaten*3

*1Alleen beschikbaar wanneer Booklet Finisher-AH is geïnstalleerd.

*2Alleen beschikbaar wanneer Staple Finisher-AH of Booklet Finisher-AH is geïnstalleerd.

*3Alleen beschikbaar wanneer Puncher Unit-A is geïnstalleerd.

N.B.

Zie het volgende voor meer informatie over de afwerkingsfuncties:

Opties met afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van sorteren en groeperen

Als de laadlimiet wordt bereikt tijdens het neerlaten van de lade, wordt het papier automatisch naar een beschikbare lade uitgeworpen. Als alle beschikbare laden hun laadlimiet hebben bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van Nieten

Het aantal vellen dat kan worden geniet, varieert afhankelijk van de papiersoort en -dikte. Technische specificaties
Als de machine het papier niet kan nieten, vervang dan het papier of verminder het aantal vellen dat moet worden geniet.

Verwijder het geniete papier nadat het volledig in de lade is uitgevoerd en verwijder het niet terwijl het wordt geniet.

Wanneer [Vul nietjes bij in het nietapparaat.] verschijnt, vervangt u de nietpatroon vult u nietjes bij. Nietjes toevoegen (optie)

Als de lade de onderste limietpositie bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van rugnieten

De vouwconditie varieert afhankelijk van het type papier en het aantal bladen.

Wanneer u een grote hoeveelheid boekjes met rugniet uitvoert, kunt u de papierstopper laten zakken om verder te gaan met afdrukken zonder beperkt te worden door de capaciteit van het boekjesblad. Als u de papierstopper laat zakken, zet u een doos of andere bak klaar om het uitvoerpapier op te vangen zodat het niet rechtstreeks op de grond valt.
Zie de beschrijving van de externe onderdelen van de finisher voor meer informatie over de bediening van de papierstopper. Buitenaanzicht

Voorzorgsmaatregelen bij het gebruik van Nietjesvrij

Voor meer informatie over de functies die niet kunnen worden gebruikt met Nietjesvrij, zie de Restrictions on Combinations of Copy Functions (Beperkingen op combinaties van kopieerfuncties) op de online handleidingsite.
https://oip.manual.canon/

Afhankelijk van de krimppositie kunt u Nietjesvrij niet gebruiken met papier dat niet dubbelzijdig bedrukt kan worden en papier met afwijkende formaten.

Afhankelijk van de gebruiksomgeving en het papiertype kan het met Nietjesvrij gekrompen onderdeel gemakkelijk uit elkaar vallen.

Handmatig nieten gebruiken

Plaats een stapel papier in de sleuf van de finisher en wacht even. De stapel papier wordt automatisch gedetecteerd en geniet.
Wanneer de stapel papier wordt gedetecteerd, knippert de indicator van de nietknop, en wanneer het nieten is voltooid, gaat deze uit. Wanneer de nietjesknopindicator uitgaat, trekt u de stapel papier eruit.

Plaats de stapel papier met de bedrukte zijde naar beneden en plaats de te nieten hoek er recht in.

Handmatig nieten kan niet worden uitgevoerd tijdens het afdrukken.

N.B.

U kunt de hoeveelheid tijd wijzigen die nodig is om de stapel papier automatisch te nieten wanneer deze wordt geplaatst. [Tijd totdat nieten in nietmodus start]

U kunt op de nietknop drukken om het papier te nieten zonder te wachten tot de machine het voor u heeft geniet.

Namen en functies van onderdelen

Buitenaanzicht

Binnenkant

Buitenaanzicht

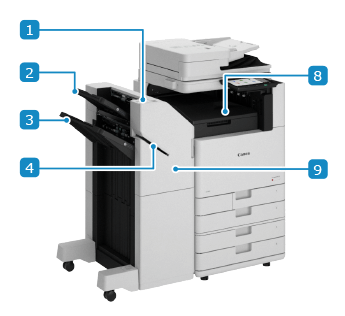

Staple Finisher-AH en Staple Finisher Lite-B (alleen beschikbaar in Noord- en Zuid-Amerika)

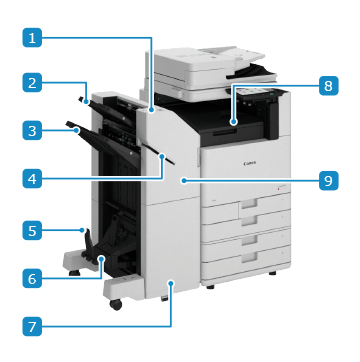

Booklet Finisher-AH

Nietknop

Tijdens Handmatig nieten kunt u op de nietknop drukken om te nieten zonder te wachten.

* Plaats een stapel papier in de sleuf en wacht even. De stapel papier wordt automatisch geniet zonder dat u op de knop hoeft te drukken. Handmatig nieten gebruiken

Uitvoerblad (Blad A)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Uitvoerblad (Blad B)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Slot

Plaats een stapel papier om handmatig te nieten.

Papierstop

Voorkomt dat het papier van de geniete boekjes uit het boekjesblad valt tijdens de uitvoer.

* Trek aan de ontgrendelingshendel (

) terwijl u de papierstop omlaag brengt.

Als u de papierstop laat zakken zonder de ontgrendelhendel uit te trekken, kan de papierstopper beschadigd raken.

Boekjesblad

Voert boekjespapier met rugnieten uit.

Voorklep (onder)

Open dit wanneer er papier of vastgelopen nietjes in de rugnieteenheid zitten en wanneer u nietjes toevoegt aan de rugnieteenheid.

Uitvoerblad (Blad C)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Klep aan de voorzijde (boven)

Open dit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.
Wanneer Puncher Unit-A geïnstalleerd is, opent u dit om ponsafval af te voeren.

Binnenkant

Staple Finisher-AH en Staple Finisher Lite-B (alleen beschikbaar in Noord- en Zuid-Amerika)

Booklet Finisher-AH

Ponsafvalbak (als Puncher Unit-A is geïnstalleerd)

Naar buiten trekken om ponsafval te verwijderen.

Rugnieteenheid

Trek dit uit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.

Technische specificaties

Papierformaat, -soort en basisgewicht	Al het papier dat door de machine kan*1Geschikt papier
Capaciteit opvangblad (Lade A)*2	Geen afwerkingsinstellingen, Sorteren, Groeperen A4, B5, A5, A5R, A6R, LTR, STMT, STMTR, EXEC, 16K: Hoogte van 47 mm (1 7/8") (gelijk aan 250 vellen) 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)3, 305 x 457 mm (12" x 18")3, A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: Hoogte van 24 mm (1") (gelijk aan 125 vellen) Geen afwerkingsinstellingen, Sorteren, Groeperen (bij gebruik van verschillende formaten) Alleen bij een combinatie van A4, B5 en LTR: Hoogte van 47 mm (1 7/8") (gelijk aan 250 vellen) Combinatie inclusief 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 vellen Andere combinatie dan hierboven: Hoogte van 24 mm (1") (gelijk aan 125 vellen) Verschuiven A4, B5, LTR, EXEC, 16K: Hoogte van 47 mm (1 7/8") (gelijk aan 250 vellen) A3, B4, 11" x 17", 8K: Hoogte van 24 mm (1") (gelijk aan 125 vellen)
Capaciteit uitvoerlade (lade B)*2	Geen afwerkingsinstellingen, Sorteren, Groeperen A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: 3000 vellen of hoogte van 423 mm (16 5/8")4 320 x 450 mm (12 5/8 inch x 17 11/16 inch) (SRA3), 305 x 457 mm (12 inch x 18 inch), A3, B4, A4R, B5R, 11 inch x 17 inch, LGL, LTRR, 8K, 16KR: 1.500 vellen of hoogte van 216 mm (8 1/2") A6R: 250 vellen5 Enveloppen: 100 (anders dan Monarch) of 30 (Monarch) Geen afwerkingsinstellingen, Sorteren, Groeperen (bij gebruik van verschillende formaten) Alleen bij een combinatie van A4, B5 en LTR: 3.000 vellen of hoogte van 423 mm (16 5/8") Combinatie inclusief A6R: 250 vellen5 Andere combinatie dan hierboven: 1.500 vellen of hoogte van 216 mm (8 1/2") Verschuiven A4, B5, LTR, EXEC, 16K: 3000 vellen of hoogte van 423 mm (16 5/8")4 A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 1.500 vellen of hoogte van 216 mm (8 1/2") Nietmodus (hoek, dubbel) A4, B5, LTR, EXEC, 16K: 200 kopieën, totaal 3000 bladen, of een hoogte van 423 mm (16 5/8")6 A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 100 kopieën, totaal 1500 bladen, of een hoogte van 216 mm (8 1/2") Zonder nietjes (voor Staple Finisher-AH en Booklet Finisher-AH) A4, LTR, 16K: 200 kopieën7 A3, 11" x 17", 8K: 100 kopieën
Capaciteit boekjesblad (Booklet Finisher-AH alleen)	52 g/m² tot 81,4 g/m² (14 lb Bond tot 21,7 lb Bond) Papier 2 t/m 5 vellen binden: 25 kopieën 6 t/m 10 vellen binden: 15 kopieën 11 t/m 20 vellen binden: 10 kopieën 82 g/m² tot 105 g/m² (21 lb Bond tot 28 lb Bond) Papier 2 t/m 5 vellen binden: 25 kopieën 6 t/m 10 vellen binden: 15 kopieën 106 g/m² tot 220 g/m² (29 lb bond tot 80 lb cover) papier 2 t/m 5 vellen binden: 10 kopieën
Aantal vellen dat kan worden geniet*8	Hoek en dubbel (ongecoat papier) A4, B5, LTR, EXEC, 16K 52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 50 vellen 91 g/m² tot 105 g/m² (25 lb bond tot 28 lb bond): 30 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen A4R, LTRR 52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 40 vellen 91 g/m² tot 105 g/m² (25 lb bond tot 28 lb bond): 30 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen A3, B4, 11" x 17", LGL, 8K 52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 30 vellen 91 g/m² tot 105 g/m² (25 lb bond tot 28 lb bond): 25 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen Hoek en dubbel (gecoat papier) 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen Zonder nietjes (voor Staple Finisher-AH en Booklet Finisher-AH) A3, A4, 11" x 17", LTR, 8K, 16K 52 g/m² tot 64 g/m² (13,8 lb bond tot 17 lb bond): 10 vellen 65 g/m² tot 81,4 g/m² (17,3 lb bond tot 21,7 lb bond): 8 vellen 82 g/m² tot 105 g/m² (22 lb bond tot 28 lb bond): 6 vellen Handmatig nieten 50 vellen
Punch (wanneer Puncher Unit-A is geïnstalleerd)	Aantal geperforeerde gaten en papierformaat Wanneer 2/4 Hole Puncher Unit-A is geïnstalleerd: Twee gaten: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Vier gaten: A3, A4, 11" x 17", LTR, EXEC, 8K, 16K Wanneer 2/3 Hole Puncher Unit-A is geïnstalleerd: Twee gaten: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Drie gaten: A3, B4, A4, B5, 11" x 17", LTR, EXEC, 8K, 16K Wanneer 4 Hole Puncher Unit-A is geïnstalleerd: Vier gaten: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR Basisgewicht papier 52 g/m² tot 300 g/m² (14 lb bond tot 110 lb cover)
Rugniet en vouw (alleen Booklet Finisher-AH)	Papierformaat A3, B4, A4R, 305 x 457 mm (12" x 18"), LGL, LTRR, 11" x 17" Basisgewicht papier Basisgewicht inhoudspagina's: 52 g/m² tot 220 g/m² (14 lb bond tot 80 lb cover) Basisgewicht omslag: 52 g/m² tot 256 g/m² (14 lb bond tot 140 lb index) (Basisgewicht moet gelijk zijn aan of groter zijn dan de inhoudpagina's) Aantal bladen dat kan worden voorzien van een rugnietje (ongecoat papier) 9 52 g/m² tot 81,4 g/m² (14 lb bond tot 21,7 lb bond): 20 vellen 82 g/m² tot 105 g/m² (22 lb bond tot 28 lb bond): 10 vellen 106 g/m² tot 150 g/m² (29 lb bond tot 40 lb bond): 5 vellen 151 g/m² tot 209 g/m² (56 lb cover tot 110 lb index): 4 vellen 210 g/m² tot 220 g/m² (77,7 lb cover tot 80 lb cover): 3 vellen Aantal vellen dat kan worden gevouwen 10 52 g/m² tot 105 g/m² (14 lb bond tot 28 lb bond): 3 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 1 vel
Afmetingen (B x D x H)	537 mm x 623 mm x 974 mm (21 1/8" x 24 1/2" x 38 3/8")11 Wanneer de uitschuiflade is uitgeschoven: 637 mm x 623 mm x 1.021 mm (25 1/8" x 24 1/2" x 40 1/4")11
Gewicht	Staple Finisher-AH Ca. 31 kg (68,3 lb) Staple Finisher Lite-B Ca. 30 kg (66,1 lb) Booklet Finisher-AH Ca. 54 kg (119,0 lb)

*1Uitgezonderd dubbelzijdig afdrukken op Dun 2 (52 g/m² tot 59 g/m² (14 lb bond tot 15 lb bond)).

*2Wanneer 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) wordt gebruikt, of 80 g/m² (21 lb bond) papier. In andere gevallen alle varieert de capaciteit.

*330 bladen bij gebruik van dun papier (52 g/m² tot 63 g/m² (14 lb bond tot 16 lb bond)).

*41.500 bladen of een hoogte van 216 mm bij gebruik van dun papier (52 g/m² tot 63 g/m² (14 lb bond tot 16 lb bond)).

*550 bladen bij gebruik van dik papier (106 g/m² tot 300 g/m² (29 lb bond tot 110 lb cover)).

*6100 kopieën, totaal 1.500 vellen of een hoogte van 216 mm (8 1/2") bij gebruik van dun papier (52 g/m² tot 63 g/m² (14 lb Bond tot 16 lb Bond)).

*7100 kopieën bij gebruik van dun papier (52 g/m² tot 63 g/m² (14 lb Bond tot 16 lb Bond)).

*8Wanneer een standaard nietpatroonhouder is geïnstalleerd. Afhankelijk van het type en de dikte van het papier kan het aantal vellen dat kan worden geniet afnemen.

*9Inclusief één vel papier tot 256 g/m² (140 lb index) als omslag.

*101 vel bij gecoat papier.

*11Wanneer deze optionele apparatuur wordt gemonteerd aan de hoofdeenheid of andere optionele apparaten, is er een horizontale opening van +5 mm (1/4").
