Zacięcie papieru wewnątrz modułu głównego
Usuń papier zacięty wewnątrz modułu głównego. Postępuj zgodnie z instrukcjami wyświetlanymi na panelu sterowania, aby sprawdzić lokalizację zacięcia papieru i usunąć zacięty papier.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Jeśli papier się rozerwie, pamiętaj o usunięciu wszystkich części tak, by nie pozostały żadne kawałki.
Jeśli nie możesz usunąć papieru, nie próbuj go usuwać na siłę. Sprawdź panel sterowania i usuń zacięty papier w innym miejscu.
Procedura obsługi jest inna w przypadku korzystania z papieru w długich arkuszach.
* Jeśli zamontowany jest opcjonalny moduł wewnętrznego wykańczania, zapoznaj się z poniższymi informacjami:
WAŻNE
Otwieranie prawej pokrywy modułu głównego
Dotykanie wnętrza modułu głównego z ładunkiem elektrostatycznym na rękach może prowadzić do uszkodzenia komponentów. Przed przeprowadzeniem prac, takich jak wymiana części lub usuwanie zaciętego papieru wewnątrz modułu głównego, należy mocno chwycić uchwyt i otworzyć prawą pokrywę modułu głównego. Metalowa płyta znajdująca się za uchwytem zapewni rozładowanie wszelkich ładunków elektrostatycznych.
W przypadku przerwania prac, takich jak wymiana części lub usuwanie zaciętego papieru wewnątrz modułu głównego, należy zamknąć prawą pokrywę modułu głównego. Wznawiając pracę, należy mocno chwycić uchwyt i otworzyć prawą pokrywę modułu głównego. Zapewni to rozładowanie wszelkich ładunków elektrostatycznych z rąk użytkownika.
Jeśli zaciął się papier inny niż długi arkusz papieru
Wymagane czynności przygotowawcze
Jeżeli zainstalowany jest opcjonalny zespół zasobnika papieru, naciśnij dźwignię zwalniającą i wyciągnij zespół zasobnika papieru od zespołu głównego.
Zamknij pokrywę i szufladę na papier, jeśli są otwarte.
1
Pociągnij dźwignię i otwórz prawą pokrywę jednostki głównej.
2
Jeśli papier zaciął się wewnątrz modułu odwracającego, delikatnie wyciągnij go w kierunku wskazanym strzałką.
3
Jeśli papier zaciął się w obszarze wyprowadzania, delikatnie wyciągnij go w kierunku wskazanym strzałką.
4
Sprawdź, czy papier nie zaciął się wewnątrz zespołu utrwalającego.
1

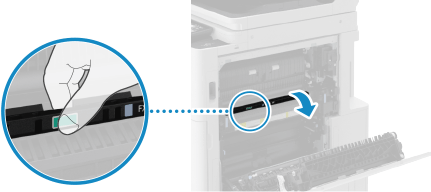

Otwórz górną pokrywę zespołu utrwalającego.
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli nie można usunąć papieru
Delikatnie wyciągnij papier od dołu.
3
Zamknij górną pokrywę zespołu utrwalającego.
5
Jeżeli papier zaciął się pomiędzy obszarem wyprowadzania a prawą pokrywą modułu głównego, delikatnie wyciągnij go w kierunku wskazanym strzałką.
6
Sprawdź, czy papier nie zaciął się wewnątrz modułu dupleksu.
1

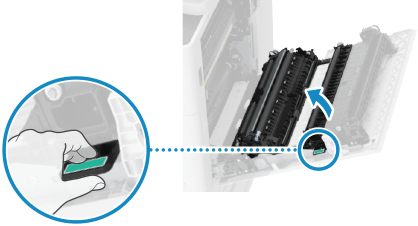

Podnieś zieloną dźwignię i otwórz moduł dupleksu.
2
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij moduł dupleksu.
4

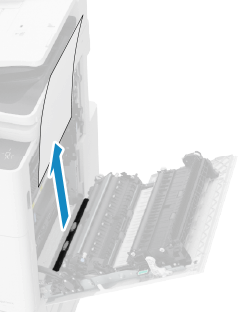

Jeśli papier zaciął się w dolnej części modułu dupleksu, delikatnie wyciągnij go w kierunku wskazanym strzałką.
7
Jeśli papier zaciął się w okolicy szuflady na papier 1, delikatnie wyciągnij go w kierunku wskazanym strzałką.
8
Delikatnie zamknij prawą pokrywę modułu głównego — zamknięcie jest sygnalizowane kliknięciem.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby usunąć zacięty papier.
Gdy doszło do zacięcia długiego arkusza Arkusze papieru /b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[Azja/Oceania][Ameryka Północna i Południowa]
1
Usuń papier umieszczony na tacy wielofunkcyjnej.
2
Pociągnij dźwignię i otwórz prawą pokrywę jednostki głównej.
3
Jeśli papier zaciął się na tacy wielofunkcyjnej, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
4
Sprawdź, czy papier zakleszczył się w zespole utrwalającym.
Jeśli nie możesz chwycić górnej krawędzi papieru
1

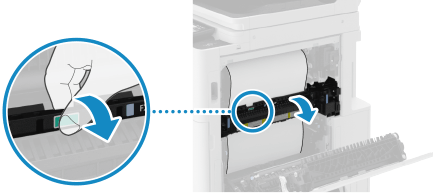

Przytrzymaj zieloną dźwignię i otwórz zespół utrwalający.
2

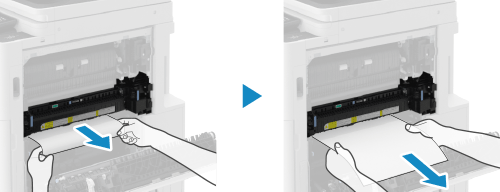

Delikatnie wyciągnij papier w kierunku strzałki, aż dolna krawędź papieru wysunie się.
3
Delikatnie wyciągnij pozostały papier w kierunku wskazanym przez strzałkę.
4
Zamknij zespół mocujący.
Jeśli możesz chwycić górną krawędź papieru
1

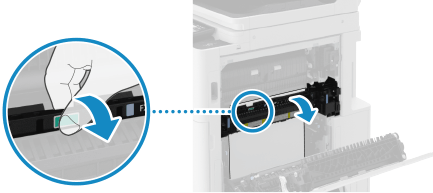

Przytrzymaj zieloną dźwignię i otwórz zespół utrwalający.
2
Delikatnie wyciągnij zacięty papier w kierunku wskazanym przez strzałkę.
3
Zamknij zespół mocujący.
5
Sprawdź, czy papier zakleszczył się w zespole wyprowadzającym.
Jeśli papier jest częściowo zacięty w module wyjściowym
1
Przytrzymaj zieloną dźwignię i otwórz zespół utrwalający.
2
Jeżeli krawędź papieru weszła od góry, wyciągnij papier powoli w kierunku wskazanym przez strzałkę, aż krawędź wysunie się.
3
Delikatnie wyciągnij pozostały papier w kierunku wskazanym przez strzałkę.
4
Zamknij zespół mocujący.
Jeśli tylko krawędź papieru wystaje z modułu wyjściowego
1
Delikatnie wyciągnij papier z tacy wyprowadzającej w kierunku wskazanym przez strzałkę.
6
Delikatnie zamknij prawą pokrywę modułu głównego — zamknięcie jest sygnalizowane kliknięciem.
Po usunięciu zacięcia papieru ekran wskazujący zacięcie papieru zniknie, a drukowanie zostanie automatycznie wznowione. Jeśli pojawi się ekran wskazujący zacięcie papieru w innym miejscu, kontynuuj wykonywanie instrukcji wyświetlanych na ekranie, aby usunąć zacięty papier.
UWAGA
Jeżeli regularnie zakleszcza się papier
Sprawdź stan urządzenia i papieru. Powtarzające się zacięcia papieru
