Papel encravado no interior da unidade principal
Remova o papel encravado dentro da unidade principal. Siga as instruções no painel de controlo para verificar a localização do encravamento de papel e remover o papel encravado.
Se o papel rasgar, certifique-se que retira todas as partes para não ficar nenhum pedaço de papel.
Se não conseguir remover o papel, não tente removê-lo à força. Verifique o painel de controlo e remova o papel encravado noutro local.
Se o papel rasgar, certifique-se que retira todas as partes para não ficar nenhum pedaço de papel.
Se não conseguir remover o papel, não tente removê-lo à força. Verifique o painel de controlo e remova o papel encravado noutro local.
O procedimento de funcionamento é diferente quando está a utilizar papel de folha longa.
* Se o finalizador interior opcional estiver instalado, verifique o seguinte:
IMPORTANTE
Ao Abrir a Tampa Direita da Unidade Principal
Tocar no interior da unidade principal com uma carga electrostática nas mãos pode danificar os componentes. Antes de executar trabalhos como a substituição de peças ou a remoção de encravamentos de papel dentro da unidade principal, agarre bem a pega e abra a tampa direita da unidade principal. Uma placa metálica situada por detrás do cabo descarrega qualquer eletricidade estática.
Se interromper o trabalho para a substituição de peças ou a remoção de papel encravado dentro da unidade principal, feche a tampa direita da unidade principal. Ao retomar o trabalho, agarre a pega com cuidado e abra a tampa direita da unidade principal. Isto assegura que qualquer eletricidade estática nas suas mãos é descarregada.
Se outro papel que não seja de folha longa estiver encravado
Preparativos necessários
Se a unidade de deck para papel opcional estiver instalada, pressione a alavanca de libertação e puxe a unidade do deck para papel, afastando-a da unidade principal.
Feche a tampa e gaveta para papel, caso estejam abertas.
1

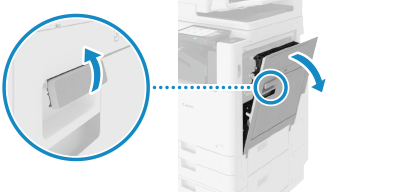

Puxe a alavanca e abra a tampa direita da unidade principal.
2
Se existir papel encravado dentro da unidade de inversão, puxe-o para fora cuidadosamente na direção da seta.
3
Se o papel estiver encravado na área de saída, puxe-o cuidadosamente na direção da seta.
4
Verifique se existe papel encravado dentro da unidade de fixação.
1

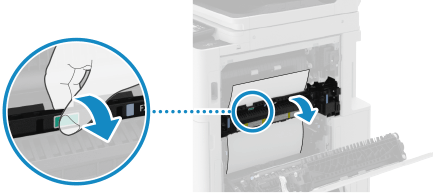

Abra a tampa superior da unidade de fixação.
2
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Se o papel não puder ser removido
Puxe cuidadosamente o papel do fundo.
3

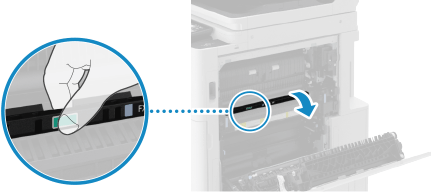

Feche a tampa superior da unidade de fixação.
5
Se o papel estiver encravado na área de saída dentro da tampa direita da unidade principal, puxe-o cuidadosamente na direção da seta.
6
Verifique se existe papel encravado dentro da unidade de duplex.
1

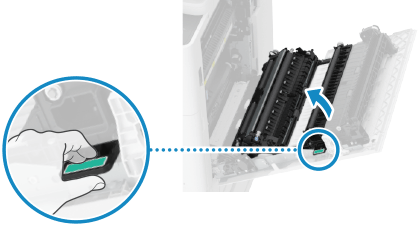

Levante a alavanca verde e abra a unidade de duplex.
2
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Feche a unidade de duplex.
4

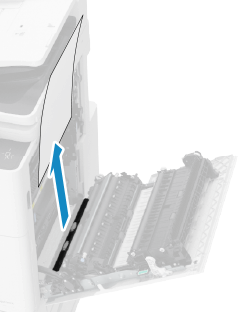

Se o papel estiver encravado na parte inferior da unidade duplex, puxe-o para fora cuidadosamente na direção da seta.
7
Se o papel estiver encravado próximo da gaveta de papel 1, puxe-o cuidadosamente na direção da seta.
8
Feche cuidadosamente a tampa direita da unidade principal até encaixar com um clique.
Quando o encravamento de papel for limpo, o ecrã que indica um encravamento de papel desaparecerá e a impressão será retomada automaticamente.
Se aparecer um ecrã a indicar um encravamento de papel num local diferente, continue a seguir as instruções no ecrã para remover o papel encravado.
Se aparecer um ecrã a indicar um encravamento de papel num local diferente, continue a seguir as instruções no ecrã para remover o papel encravado.
Se o papel de folha longa estiver encravado/b_in_area_asia_L.gif)
/b_in_area_americas_L.gif)
[Ásia/Oceania][Américas]
1
Retire todo o papel carregado no tabuleiro multifunções.
2

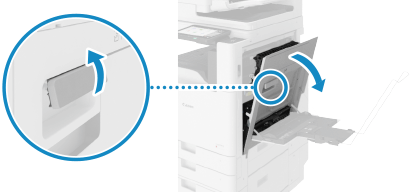

Puxe a alavanca e abra a tampa direita da unidade principal.
3
Se o papel estiver encravado no tabuleiro multifunções puxe-o cuidadosamente na direção da seta.
4
Verifique se existe papel encravado na unidade de fixação.
Se não conseguir segurar na extremidade superior do papel
1
Segure na alavanca verde e abra a unidade de fixação.
2

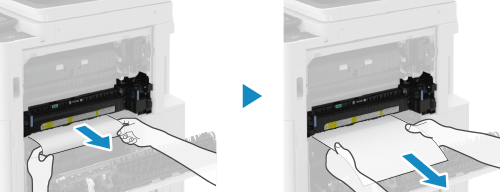

Puxe cuidadosamente o papel na direção da seta até que a extremidade inferior do papel saia.
3
Puxe cuidadosamente o restante papel encravado na direção da seta.
4
Feche a unidade de fixação.
Se conseguir segurar na extremidade superior do papel
1
Segure na alavanca verde e abra a unidade de fixação.
2
Puxe cuidadosamente o papel na direção da seta.
3
Feche a unidade de fixação.
5
Verifique se existe papel encravado na unidade de saída.
Se o papel estiver parcialmente encravado na unidade de saída
1
Segure na alavanca verde e abra a unidade de fixação.
2
Se a extremidade do papel tiver entrado pela parte superior, puxe o papel lentamente na direção da seta até que a extremidade saia.
3
Puxe cuidadosamente o restante papel encravado na direção da seta.
4
Feche a unidade de fixação.
Se apenas a extremidade do papel estiver a sair da unidade de saída
1
Puxe cuidadosamente o papel pelo lado do tabuleiro de saída, na direção da seta.
6
Feche cuidadosamente a tampa direita da unidade principal até encaixar com um clique.
Quando o encravamento de papel for limpo, o ecrã que indica o encravamento de papel desaparece e a impressão é retomada automaticamente. Se aparecer um ecrã a indicar um encravamento de papel num local diferente, continue a seguir as instruções no ecrã para remover o papel encravado.
NOTA
Se o papel encravar repetidamente
Verifique o estado da máquina e do papel. O papel encrava repetidamente
