Staple Finisher-AH, Staple Finisher Lite-B (/b_in_area_americas_L.gif)
[Северная и Южная Америка]), Booklet Finisher-AH и Puncher Unit-A
Чтобы сшивать бумагу скрепками, сгибать бумагу и использовать другие функции окончательной обработки, установите дополнительный Staple Finisher-AH, Staple Finisher Lite-B (доступно только в Северной и Южной Америке) или Booklet Finisher-AH.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
2/4 Hole Puncher Unit-A /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_latin_america_L.gif)
2/3 Hole Puncher Unit-A
4 Hole Puncher Unit-A
Доступные функции окончательной обработки
Функции окончательной обработки, доступные при установке Staple Finisher-AH, Staple Finisher Lite-B (доступно только в Северной и Южной Америке) или Booklet Finisher-AH, показаны ниже.
Функции сортировки
Сортировка
Группа
Смещение
Функции сшивания
Угловое
Двойное
Центральная прошивка*1
Без скрепок*2
Сшивание вручную
Функции фальцовки
Сгиб по центру*1
Функции перфорации
Перфорация отверстий*3
*1Доступно только в том случае, если установлен параметр Booklet Finisher-AH.
*2Доступно только в том случае, если установлен Staple Finisher-AH или Booklet Finisher-AH.
*3Доступно только в том случае, если установлен параметр Puncher Unit-A.
ПРИМЕЧАНИЕ
Подробные сведения о функциях окончательной обработки см. в следующих разделах:
Меры предосторожности при использовании функций окончательной обработки
Меры предосторожности при использовании сортировки и группировки
Если во время опускания лотка достигнуты ограничительные линии загрузки, бумага автоматически выбрасывается в свободный лоток. Если бумага во всех лотках достигла ограничительных линий загрузки, печать временно приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании сшивания со скрепками
Количество листов, которое можно сшить, зависит от типа и толщины бумаги. Технические характеристики
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Удаляйте сшитую бумагу после того, как она будет полностью выведена в лоток, и не удаляйте ее во время сшивания.
При выводе сообщения [Загрузите скрепки в блок сшивания.] замените блок со скрепками и добавьте скрепок. Добавление скрепок (опция)
Если лоток достигает нижнего предельного положения, печать приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании центральной прошивки
Условия фальцовки могут изменяться в зависимости от типа и количества бумаги.
При выводе большого количества буклетов с центральной прошивкой можно опустить стопор для бумаги, чтобы продолжить печать, не ограничиваясь емкостью лотка для буклетов. При опускании стопора для бумаги подготовьте коробку или другой контейнер для приема выводимой бумаги, чтобы она не падала прямо на пол.
Подробную информацию о том, как пользоваться стопором для бумаги, см. в описании внешних компонентов финишера. Внешний вид
Подробную информацию о том, как пользоваться стопором для бумаги, см. в описании внешних компонентов финишера. Внешний вид
Меры предосторожности при использовании сшивания без скрепок
Подробную информацию о функциях, которые нельзя использовать с функцией сшивания без скрепок, см. в разделе Restrictions on Combinations of Copy Functions (Ограничения по комбинациям функций копирования) на сайте электронных руководств.
https://oip.manual.canon/
https://oip.manual.canon/
В зависимости от положения обжатия невозможно использовать функцию сшивания без скрепок с бумагой, на которой невозможно печатать с обеих сторон, а также с бумагой разных форматов.
В зависимости от характера использования и типа бумаги листы, соединенные при помощи функции сшивания без скрепок, могут отходить друг от друга.
Использование сшивания вручную
Вставьте стопку бумаги в отверстие финишера и немного подождите. Стопка бумаги будет автоматически обнаружена и сшита.
При обнаружении стопки бумаги индикатор кнопки сшивания мигает, а после завершения сшивания он гаснет. Когда погаснет индикатор кнопки сшивания, вытащите стопку бумаги.
При обнаружении стопки бумаги индикатор кнопки сшивания мигает, а после завершения сшивания он гаснет. Когда погаснет индикатор кнопки сшивания, вытащите стопку бумаги.
Положите стопку бумаги лицевой стороной вниз, а угол, который необходимо скрепить, вставьте прямо.
Сшивание вручную не может выполняться во время печати.
ПРИМЕЧАНИЕ
Можно изменить время, через которое будет начинаться автоматическое сшивание вставленной стопки бумаги. [Время до начала сшивания в режиме Сшивание]
Можно нажать кнопку сшивания, чтобы сшить бумагу, не дожидаясь, пока аппарат начнет сшивать ее для вас.
Названия компонентов и их назначение
Внешний вид

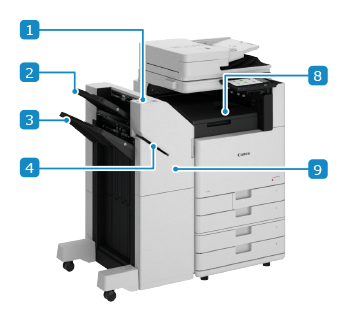

Staple Finisher-AH и Staple Finisher Lite-B (доступно только в Северной и Южной Америке)

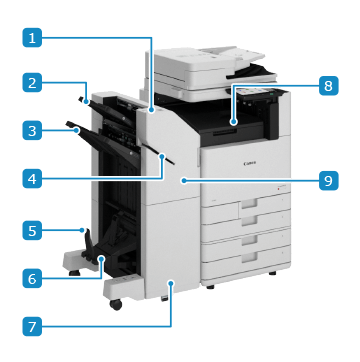

Booklet Finisher-AH
Кнопка сшиванияВо время сшивания вручную можно нажать кнопку сшивания, чтобы сшивание началось немедленно.
* Вставьте стопку бумаги в отверстие и немного подождите. Стопка бумаги будет сшита автоматически без необходимости нажатия кнопки. Использование сшивания вручную
Выводной лоток (Tray A)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
Выводной лоток (Tray B)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
ОтверстиеВставьте стопку бумаги для сшивания вручную.
Стопор для бумагиПредотвращает выпадение бумаги для буклетов с центральной прошивкой из лотка для буклетов при выводе.
* Потяните рычаг разблокировки (
), одновременно опуская стопор для бумаги.
), одновременно опуская стопор для бумаги.
В ином случае стопор для бумаги может быть поврежден.
Лоток для буклетовВывод бумаги для буклетов с центральной прошивкой.
Передняя крышка (нижняя)Откройте эту крышку, если в блоке центральной прошивки застряла бумага или скрепки, а также при добавлении скрепок в блок центральной прошивки.
Выводной лоток (Tray C)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
Передняя крышка (верхняя)Откройте эту крышку, если застряла бумага или скрепки, а также при добавлении скрепок.
Если установлен Puncher Unit-A, откройте его, чтобы удалить отходы перфорации.
Если установлен Puncher Unit-A, откройте его, чтобы удалить отходы перфорации.
Внутренние компоненты
Staple Finisher-AH и Staple Finisher Lite-B (доступно только в Северной и Южной Америке)
Booklet Finisher-AH
Лоток для отходов перфорации (если установлен Puncher Unit-A)Выдвиньте лоток для удаления отходов перфорации.
Блок центральной прошивкиВыдвиньте его, если застряла бумага или скрепки, а также при добавлении скрепок.
Технические характеристики
|
Формат, тип и плотность бумаги
|
Вся бумага, которая может пройти через аппарат*1Поддерживаемая бумага
|
|
Емкость выводного лотка (лоток A)*2
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, A5, A5R, A6R, LTR, STMT, STMTR, EXEC и 16K: Высота 47 мм (1 7/8") (эквивалент 250 листов)
320 x 450 мм (12 5/8" x 17 11/16") (SRA3)*3, 305 мм x 457 мм (12" x 18")*3, A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: Высота 24 мм (1") (эквивалент 125 листов)
Без настроек окончательной обработки, сортировка, группировка (при использовании разных форматов)
Комбинация только A4, B5 и LTR: Высота 47 мм (1 7/8") (эквивалент 250 листов)
Комбинация, включающая 320 мм x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 мм x 457 мм (12" x 18"): 30 листов
Комбинация, кроме вышеуказанной: Высота 24 мм (1") (эквивалент 125 листов)
Смещение
A4, B5, LTR, EXEC, 16K: Высота 47 мм (1 7/8") (эквивалент 250 листов)
A3, B4, 11" x 17", 8K: Высота 24 мм (1") (эквивалент 125 листов)
|
|
Емкость выводного лотка (лоток B)*2
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: 3 000 листов или стопка высотой 423 мм (16 5/8")*4
320 мм x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 мм x 457 мм (12" x 18"), A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: 1500 листов или стопка высотой 216 мм (8 1/2")
A6R: 250 листов*5
Конверты: 100 (кроме Monarch) или 30 (Monarch)
Без настроек окончательной обработки, сортировка, группировка (при использовании разных форматов)
Комбинация только A4, B5 и LTR: 3000 листов или стопка высотой 423 мм (16 5/8")
Комбинации, включающие A6R: 250 листов*5
Комбинация, кроме вышеуказанной: 1500 листов или стопка высотой 216 мм (8 1/2")
Смещение
A4, B5, LTR, EXEC, 16K: 3 000 листов или стопка высотой 423 мм (16 5/8")*4
A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 1500 листов или стопка высотой 216 мм (8 1/2")
Сшивание (угловое, двойное)
A4, B5, LTR, EXEC, 16K: 200 копий, всего 3000 листов или стопка высотой 423 мм (16 5/8")*6
A3, B4, A4R, 11" x 17", LGL, LTRR, 8K: 100 копий, всего 1500 листов или стопка высотой 216 мм (8 1/2")
Без скрепок (для Staple Finisher-AH и Booklet Finisher-AH)
A4, LTR, 16K: 200 копий*7
A3, 11" x 17", 8K: 100 копии
|
|
Емкость лотка для буклетов
(только Booklet Finisher-AH) |
Бумага от 52 до 81,4 г/м² (от 14 до 21,7 фунтов высокосортная)
Переплет от 2 до 5 листов: 25 копии
Переплет от 6 до 10 листов: 15 копии
Переплет от 11 до 20 листов: 10 копии
Бумага 82–105 г/м² (21–28 фунтов высокосортная)
Переплет от 2 до 5 листов: 25 копии
Переплет от 6 до 10 листов: 15 копии
Бумага 106–220 г/м² (29 фунтов высокосортная – 80 фунтов для обложки)
Переплет от 2 до 5 листов: 10 копии
|
|
Количество листов, которое можно сшить*8
|
Угловое и двойное (бумага без покрытия)
A4, B5, LTR, EXEC, 16K
52–90 г/м² (14–24 фунт. высокосортная): 50 листов
91–105 г/м² (25–28 фунт. высокосортная): 30 листов
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
A4R, LTRR
От 52 до 90 г/м² (от 14 до 24 фунтов высокосортная): 40 листов
91–105 г/м² (25–28 фунтов высокосортная): 30 листов
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
A3, B4, 11" x 17", LGL, 8K
От 52 до 90 г/м² (от 14 до 24 фунтов высокосортная): 30 листов
91–105 г/м² (25–28 фунтов высокосортная): 25 листов
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
Угловое и двойное (бумага с покрытием)
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
Без скрепок (для Staple Finisher-AH и Booklet Finisher-AH)
A3, A4, 11" x 17", LTR, 8K, 16K
52–64 г/м² (13,8–17 фунтов высокосортная): 10 листов
65–81,4 г/м² (17,3–21,7 фунта высокосортная): 8 листов
82–105 г/м² (22–28 фунтов высокосортная): 6 листов
Сшивание вручную
50 листов
|
|
Перфорация
(когда установлен Puncher Unit-A) |
Количество перфорированных отверстий и формат бумаги
Когда установлен 2/4 Hole Puncher Unit-A:
Два отверстия: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Четыре отверстия: A3, A4, 11" x 17", LTR, EXEC, 8K, 16K
Когда установлен 2/3 Hole Puncher Unit-A:
Два отверстия: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Три отверстия: A3, B4, A4, B5, 11" x 17", LTR, EXEC, 8K, 16K
Когда установлен 4 Hole Puncher Unit-A:
Четыре отверстия: A3, B4, A4, A4R, B5, B5R, A5, 11" x 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Основная плотность бумаги
От 52 до 300 г/м² (от 14 до 110 фунтов для обложки)
|
|
Центральная прошивка и укладка
(только Booklet Finisher-AH) |
Форматы бумаги
A3, B4, A4R, 305 мм x 457 мм (12" x 18"), LGL, LTRR, 11" x 17"
Основная плотность бумаги
Основная плотность бумаги для основных страниц: 52–220 г/м² (14 фунтов высокосортная – 80 фунтов для обложки)
Основная плотность бумаги для обложки: 52–256 г/м² (14 фунтов высокосортная – 140 фунтов для картотек) (основная плотность должна быть равна плотности бумаги для основных страниц или превышать ее)
Количество листов для центральной прошивки (бумага без покрытия)
*9
52–81,4 г/м² (14–21,7 фунта высокосортная): 20 листов
82–105 г/м² (22–28 фунтов высокосортная): 10 листов
106–150 г/м² (29–40 фунтов высокосортная): 5 листов
151–209 г/м² (56 фунтов для обложки – 110 фунтов для картотек): 4 листов
210–220 г/м² (77,7 фунта для обложки – 80 фунтов для картотек): 3 листов
Количество листов, которые можно сгибать по центру
*10
52–105 г/м² (14–28 фунт. высокосортная): 3 листов
106–256 г/м² (29 фунт. высокосортная –140 фунт. для инд. картотек): 1 лист
|
|
Габариты
(Ш x Г x В) |
537 мм x 623 мм x 974 мм (21 1/8" x 24 1/2" x 38 3/8")*11
При выдвинутом вспомогательном лотке: 637 мм x 623 мм x 1021 мм (25 1/8" x 24 1/2" x 40 1/4")*11
|
|
Вес
|
Staple Finisher-AH
Прибл. 31 кг (68,3 фунта)
Staple Finisher Lite-B
Прибл. 30 кг (66,1 фунта)
Booklet Finisher-AH
Прибл. 54 кг (119,0 фунта)
|
*1За исключением двусторонней печати на тонкой бумаге 2 (52–59 г/м² (14–15 фунт. высокосортная)).
*2При использовании бумаги 64 г/м² (17 фунта высокосортная), 75 г/м² (20 фунта высокосортная) или 80 г/м² (21 фунта высокосортная). В любых других случаях емкость отличается.
*330 листов при использовании тонкой бумаги (52–63 г/м² (14–16 фунтов высокосортная)).
*41500 листов или высота 216 мм при использовании тонкой бумаги (52–63 г/м² (14–16 фунтов высокосортная)).
*550 листов при использовании плотной бумаги (106–300 г/м² (29 фунтов высокосортная – 110 фунтов для обложки)).
*6100 копий, всего 1500 листов, или высотой 216 мм (8 1/2") при использовании тонкой бумаги (52–63 г/м² (14–16 фунт. высокосортная)).
*7100 копий при использовании тонкой бумаги (52–63 г/м² (14–16 фунт. высокосортная)).
*8Когда установлен стандартный картридж со скрепками. В зависимости от типа и толщины бумаги количество листов, которое можно сшить, может уменьшиться.
*9Включая один лист бумаги плотностью до 256 г/м² (140 фунтов для инд. картотек) в качестве обложки.
*10 1 лист при использовании бумаги с покрытием.
*11Когда это дополнительное оборудование подсоединено к основному аппарату или другому дополнительному оборудованию, будет зазор +5 мм в горизонтальном направлении.
