ステイプルフィニッシャー・AQ／中綴じフィニッシャー・AQ／パンチャーユニット・BZ／インナートリマー・A
ホチキスや折りなどの仕上げ機能を使用する場合は、オプションのステイプルフィニッシャー・AQ／中綴じフィニッシャー・AQを取り付けます。
フィニッシャーにパンチャーユニット・BZを取り付けることでパンチ機能を使用することもできます。
中綴じフィニッシャー・AQにインナートリマー・Aを取り付けることで中とじ製本された出力紙の端を断裁してきれいにそろえることができます。
フィニッシャーにパンチャーユニット・BZを取り付けることでパンチ機能を使用することもできます。
中綴じフィニッシャー・AQにインナートリマー・Aを取り付けることで中とじ製本された出力紙の端を断裁してきれいにそろえることができます。
使用できる仕上げ機能
ステイプルフィニッシャー・AQ／中綴じフィニッシャー・AQ装着時に、使用できる仕上げ機能は以下のとおりです。
仕分け機能
ソート
グループ
シフト
ホチキス機能
コーナー
ダブル
中とじ
断裁*1
折り機能
サドル折り
パンチ機能
パンチ穴*2
*1インナートリマー・A装着時のみ使用できます。
*2パンチャーユニット・BZ装着時のみ使用できます。
仕上げ機能使用時の注意事項
ソート／グループ使用時の注意事項
トレイ下降中に積載制限に達すると、自動で排紙可能なトレイに排出されます。排紙可能なトレイがすべて積載制限に達すると、プリントが一時停止します。排出されている用紙を取り除くと、プリントが再開されます。
ホチキス使用時の注意事項
用紙の種類や厚さによってホチキス可能な枚数が異なります。仕様
とじることができない場合は、用紙を変更するか、とじる枚数を減らします。
とじることができない場合は、用紙を変更するか、とじる枚数を減らします。
ホチキス処理中の用紙は、途中で取り除かずに、完全にトレイに排紙されてから取り除きます。
［ホチキスユニットの針を補給してください。］と表示された場合は、針ケースを交換してホチキス針を補充します。ホチキス針を補充する（オプション）
トレイが下限位置に達すると、プリントが一時停止します。排出されている用紙を取り除くと、プリントが再開されます。
中とじ使用時の注意事項
用紙の種類や枚数によって折り具合が変わる場合があります。
各部の名称とはたらき
外部

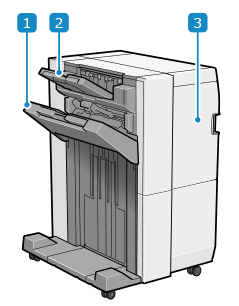

ステイプルフィニッシャー・AQ

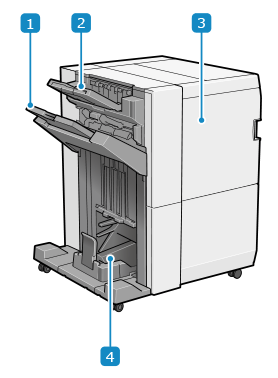

中綴じフィニッシャー・AQ
排紙トレイ（トレイB）プリント／コピーされた用紙が排出されます。どの機能の排紙先として使用するか設定できます。排紙先の設定
※［大量積載モード］を［ON］に設定した場合は、［排紙トレイの設定］の設定にかかわらず、トレイBに優先的に排紙されます。［大量積載モード］（8100シリーズのみ）
排紙トレイ（トレイA）プリント／コピーされた用紙が排出されます。どの機能の排紙先として使用するか設定できます。排紙先の設定
※［大量積載モード］を［ON］に設定した場合は、［排紙トレイの設定］の設定にかかわらず、トレイBに優先的に排紙されます。［大量積載モード］（8100シリーズのみ）
前カバー用紙／ホチキス針がつまったときや、ホチキス針を補充するときに開けます。
パンチャーユニット・BZを装着している場合は、パンチくずを捨てるときにも開けます。
パンチャーユニット・BZを装着している場合は、パンチくずを捨てるときにも開けます。
製本トレイ中とじ製本された用紙が排出されます。

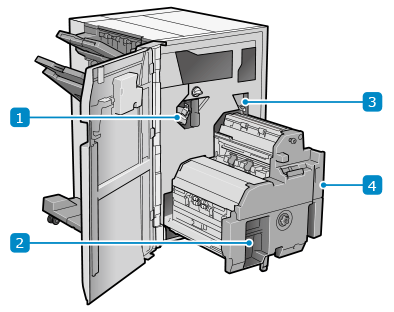

内部
ステイプルフィニッシャー・AQ
中綴じフィニッシャー・AQ
針くず入れホチキスの針くずを捨てるときに引き出します。ホチキスの針くずを捨てる（オプション）
トリムくず入れ（インナートリマー・A装着時）トリムくず（断裁くず）を捨てるときに引き出します。トリムくず（断裁くず）を捨てる（オプション）
パンチくず入れ（パンチャーユニット・BZ装着時）パンチくずを捨てるときに引き出します。
中とじユニット用紙／ホチキス針がつまったときや、ホチキス針を補充するときに引き出します。
仕様
用紙サイズ／種類／坪量 | 本体通紙可能な用紙すべて*1 使用可能な用紙 |
排紙トレイ容量（トレイA）*2 | 仕上げ設定なし、ソート、グループ A4、B5、A5、A5R、A6R、レター、ステートメントR、エグゼクティブ：高さ 47 mm（250 枚） A3、B4、A4R、B5R、330×483mm、320×450mm（SRA3）、305×457mm、リーガル、レターR、11"×17"：高さ 47 mm（125 枚） 封筒：30 枚 Z折り（ペーパーフォールディングユニット・K装着時のみ） A3、B4、A4R、リーガル、レターR、11"×17"：30 枚 2つ折り（ペーパーフォールディングユニット・K装着時のみ） A4R、レターR：30 枚 |
排紙トレイ容量（トレイB）*2 | 仕上げ設定なし、ソート、グループ A4、B5、レター、エグゼクティブ：高さ 285 mm（2,000 枚） A5、A5R、ステートメントR：高さ 216 mm（1,500 枚） A3、B4、A4R、B5R、A6R、330×483mm、320×450mm（SRA3）、305×457mm、リーガル、レターR、11"x17"：高さ 147 mm（1,000 枚） 封筒：300 枚（角形2号）／150 枚（角形2号以外） Z折り（ペーパーフォールディングユニット・K装着時のみ） A3、B4、11"x17"：30 枚 A4R、リーガル、レターR：15 枚 2つ折り（ペーパーフォールディングユニット・K装着時のみ） A4R、レターR：50 枚 長尺用紙（210.0 mm × 487.8 mm ～ 330.2 mm × 1,300 mm） 長尺用トレイ・B、長尺用排紙トレイ・Cを装着しない場合、または長さが 762 mmを超える場合 手で支持 長尺用トレイ・Bまたは長尺用排紙トレイ・C装着時のみ（487.8 mm ～ 762.0 mm） 52 g/m² ～ 150 g/m²：100 枚 151 g/m² ～ 300 g/m²：50 枚 ［大量積載モード］を［ON］に設定した場合 A4、A5、A5R、B5、レター、ステートメントR、エグゼクティブ：高さ 490 mm（4,000 枚）*3*4 A4R、B5R、レターR：高さ 285 mm（2,000 枚） A3、B4、330×483mm、320×450mm（SRA3）、305×457mm、リーガル、11"×17"：高さ 216 mm（1,500 枚） A6R：高さ 147 mm（1,000 枚） シフト 仕上げ設定なし、ソート、グループと同じ *5 ホチキス（コーナー／ダブル） A4、B5、レター、エグゼクティブ：200 部、累計 3,000 枚 または 高さ 490 mm A4R、B5R、レターR：200 部、累計 2,000 枚 または 高さ 285 mm A3、B4、330×483mm、320×450mm（SRA3）、305×457mm、リーガル、11"×17"：200 部、累計 1,500 枚 または 高さ 216 mm *6 |
製本トレイ容量 （中綴じフィニッシャー・AQのみ） | 60 g/m² ～ 81.4 g/m²の用紙 11 枚とじ ～ 15 枚とじ：10 部 16 枚とじ ～ 20 枚とじ：5 部 60 g/m² ～ 105 g/m²の用紙 2 枚とじ ～ 5 枚とじ：25 部 6 枚とじ ～ 10 枚とじ：15 部 106 g/m² ～ 220 g/m²の用紙 2 枚とじ ～ 5 枚とじ：3 部 |
ホチキス可能枚数*7 | コーナー／ダブル（コート紙以外） A4、B5、レター、エグゼクティブ 52 g/m² ～ 90 g/m²：100 枚 90.1 g/m² ～ 128 g/m²：60 枚 128.1 g/m² ～ 150 g/m²：50 枚 150.1 g/m² ～ 180 g/m²：40 枚 180.1 g/m² ～ 220 g/m²：30 枚 220.1 g/m² ～ 256 g/m²：25 枚 256.1 g/m² ～ 300 g/m²：15 枚 A4R、B5R、レターR 52 g/m² ～ 90 g/m²：65 枚 90.1 g/m² ～ 128 g/m²：60 枚 128.1 g/m² ～ 150 g/m²：50 枚 150.1 g/m² ～ 180 g/m²：40 枚 180.1 g/m² ～ 220 g/m²：30 枚 220.1 g/m² ～ 256 g/m²：25 枚 256.1 g/m² ～ 300 g/m²：15 枚 A3、B4、リーガル、11"×17" 52 g/m² ～ 90 g/m²：65 枚 90.1 g/m² ～ 128 g/m²：50 枚 128.1 g/m² ～ 150 g/m²：40 枚 150.1 g/m² ～ 180 g/m²：30 枚 180.1 g/m² ～ 220 g/m²：25 枚 220.1 g/m² ～ 256 g/m²：20 枚 256.1 g/m² ～ 300 g/m²：10 枚 330×483mm、320×450mm（SRA3）、305×457mm 52 g/m² ～ 90 g/m²：65 枚 90.1 g/m² ～ 128 g/m²：35 枚 128.1 g/m² ～ 150 g/m²：25 枚 150.1 g/m² ～ 220 g/m²：20 枚 220.1 g/m² ～ 256 g/m²：15 枚 256.1 g/m² ～ 300 g/m²：10 枚 コーナー／ダブル（コート紙） A4、A4R、B5、B5R、レター、レターR、エグゼクティブ 106 g/m² ～ 128 g/m²：35 枚 128.1 g/m² ～ 150 g/m²：20 枚 A3、B4、リーガル、11"×17" 106 g/m² ～ 128 g/m²：30 枚 128.1 g/m² ～ 150 g/m²：20 枚 330×483mm、320×450mm（SRA3）、305×457mm 106 g/m² ～ 150 g/m²：15 枚 |
パンチ （パンチャーユニット・BZ装着時） | パンチ穴数 2穴、4穴 用紙サイズ 2穴：A3、B4、A4、A4R、B5、B5R、A5 *8、リーガル、レター、レターR、エグゼクティブ、11"x17" 4穴：A3、B4、A4、B5、レター、エグゼクティブ、11"×17" 用紙坪量 52 g/m² ～ 300 g/m² |
中とじ／折り（中綴じフィニッシャー・AQ装着時のみ） | 用紙サイズ A3、B4、A4R、330×483mm、320×450mm（SRA3）、305×457mm、リーガル、レターR、11"×17"、ユーザー設定サイズ（210.0 mm × 279.4 mm ～ 330.2 mm × 487.7 mm） 用紙坪量 本文坪量：60 g/m² ～ 220 g/m² 表紙坪量：60 g/m² ～ 300 g/m²（本文以上の坪量であること） 中とじ可能枚数（コート紙以外） 60 g/m² ～ 81.4 g/m²：20 枚 81.5 g/m² ～ 105 g/m²：10 枚 106 g/m² ～ 220 g/m²： 5 枚 中とじ可能枚数（コート紙） 106 g/m² ～ 150 g/m²：5 枚 未とじ折り可能枚数 60 g/m² ～ 105 g/m²：5 枚 106 g/m² ～ 220 g/m²：3 枚 221 g/m² ～ 256 g/m²：1 枚 |
断裁（中綴じフィニッシャー・AQ装着時のみ）（インナートリマー・A装着時） | 用紙サイズ 中とじ／折りと同じ 用紙坪量 中とじ／折りと同じ 断裁幅 2 mm ～ 20 mm トリムくず入れ容量 約 1,500枚（80 g/m²、20 mmカット時） |
電源 | ステイプルフィニッシャー・AQ AC 100 - 240 V、2.9A、50 Hz / 60 Hz 共通 中綴じフィニッシャー・AQ AC 100 - 240 V、3.2A、50 Hz / 60 Hz 共通 |
最大消費電力 | ステイプルフィニッシャー・AQ 386 W（パンチャーユニット・BZを含む） 中綴じフィニッシャー・AQ 418 W（パンチャーユニット・BZ／インナートリマー・Aを含む） |
大きさ （幅×奥行×高さ） | ステイプルフィニッシャー・AQ 700 mm × 799 mm × 1,041 mm *9 延長トレイを伸ばした場合：874 mm × 799 mm × 1,129 mm *9 中綴じフィニッシャー・AQ 882 mm × 799 mm × 1,041 mm *9 延長トレイを伸ばした場合：1,063 mm × 799 mm × 1,129 mm *9 |
質量 | ステイプルフィニッシャー・AQ 約 78 kg 中綴じフィニッシャー・AQ 約 131 kg |
*163 g/m²以下の薄紙、105 g/m²以下のコート紙はトレイAに排紙できません。
*264 g/m²、75 g/m²、80 g/m²の場合。それ以外は容量が異なります。
*364 g/m²未満のA5、A5R、ステートメントRの場合は、高さ 216 mm（1,500 枚）
*481 g/m²以上のA4、A5、A5R、B5、レター、エグゼクティブの場合は、最大 3,000 枚
*5シフトに対応していない用紙サイズや封筒は除く
*652 g/m² ～ 63 g/m²の330×483mm、320×450mm（SRA3）、305×457mmの場合は、50 部、累計 1,500 枚 または 高さ 216 mm
*7標準ステイプルカートリッジ装着時。用紙の種類や厚さによってホチキス可能枚数が少なくなることがあります。
*8中綴じフィニッシャー・AQのみ
*9本体や他のオプションと接続した場合は、幅方向に＋5 mmの隙間ができます。
