Chargement du papier dans le 3 Cassettes papier haute capacité-E (option)
Pour connaître le format du papier pouvant être chargé dans le 3 Cassettes papier haute capacité-E, voir les sections ci-dessous. Le chargement de papier de format différent (autre que la taille utilisable) peut entraîner un dysfonctionnement.
Papier utilisable
Papier utilisable
Lorsque vous chargez des enveloppes, faites attention à l’orientation et à la face qui est orientée vers le haut. Orientation des enveloppes pour leur chargement (3 Cassettes papier haute capacité-E) (Option)
Lorsque vous utilisez du papier comportant un logo, faites attention à l'orientation du papier chargé et à la face qui est orientée vers le haut. Orientation pour le chargement du papier comportant un logo
Lorsque vous utilisez du papier comportant un logo, faites attention à l'orientation du papier chargé et à la face qui est orientée vers le haut. Orientation pour le chargement du papier comportant un logo
Charger le papier dans le 3 Cassettes papier haute capacité-E
L’élévateur à l’intérieur du magasin papier latéral monte et descend automatiquement. Lorsque vous chargez du papier, faites attention à ne pas vous coincer les doigts, car cela peut entraîner des blessures.
IMPORTANT
Si l'appareil est à court de papier et que l'impression s'arrête alors que vous avez activé l'agrafage, ne retirez pas les tirages en attente d'agrafage. (L'impression et l'agrafage reprennent après que vous avez éliminé le bourrage.)
Si l’élévateur doit être levé (par exemple, si vous laissez tomber des objets à l’intérieur du magasin papier latéral), ne le levez pas plus de 50 mm (2") ou en diagonale, car cela peut entraîner un dysfonctionnement ou des dommages sur la machine.
Ne levez pas l’élévateur à l’intérieur du magasin papier latéral lorsque l’alimentation électrique principale est allumée, car cela pourrait entraîner un dysfonctionnement ou endommager la machine. Si vous devez lever l’élévateur, par exemple, si vous laissez tomber des objets, éteignez l’alimentation principale avec le magasin papier latéral ouverts. Arrêt de la machine
Un ventilateur de séparation du papier se trouve à l’intérieur du 3 Cassettes papier haute capacité-E. N’insérez pas d’agrafes ou d’autres objets étrangers dans l’ouverture du ventilateur.
REMARQUE
Lorsque vous changez le papier ordinaire pour du papier couché et que vous le chargez dans la 3 Cassettes papier haute capacité-E, il se peut que vous attendiez un moment à cause du contrôle de la température de l’air chaud sur le papier.
1
Tirez le magasin à papier vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
Selon les conditions d’utilisation, l’ouverture du magasin papier latéral peut prendre un certain temps après avoir appuyé sur le bouton.
2
Déramez le papier et alignez les bords.
Déramez les quatre bords du papier par petits lots, et alignez les bords en tapotant les feuilles sur une surface plane à plusieurs reprises.
3

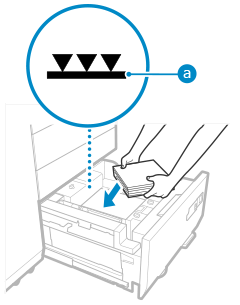

Chargez le papier avec la face à imprimer vers le haut.
Chargez le papier avec le bord du papier contre le côté gauche du magasin papier latéral.
Assurez-vous que le papier chargé ne dépasse pas la ligne de limite de chargement (
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.Lorsque vous chargez du papier, assurez-vous que la hauteur de la pile de papier ne dépasse pas 20 mm (3/4"). Si elle dépasse 20 mm (3/4"), les bords de la pile de papier peuvent gondoler ou se plisser, et une mauvaise qualité d’impression peut en résulter.
Pour charger du papier à onglet
Le charger dans l’ordre des onglets à droite avec les onglets du côté opposé à la direction d’alimentation.
4
Insérez le magasin papier latéral dans la machine.
L'élévateur interne remonte automatiquement.
Lorsque vous fermez le magasin papier latéral, prenez garde de ne pas vous coincer les doigts, car vous risqueriez de vous blesser.
IMPORTANT
Dans les cas décrits ci-dessous, positionnez les plaques de guidage latérales en fonction du papier à utiliser. Modifier le format du papier pour 3 Cassettes papier haute capacité-E
Chargement du papier dans le magasin papier latéral pour la première fois
Lorsque la position des plaques de guidage latérales est différente du format du papier chargé et que le papier est plié ou présente un décalage sur les bords
Ne donnez pas un coup violent au dispositif de retenue du bord arrière lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou des dommages sur la machine.
Ne donnez pas un coup violent sur les rouleaux d’entraînement lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne donnez pas un coup violent sur le magasin papier latéral lorsque vous l'ouvrez ou le fermez, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez jamais de papier ou d’autres objets dans la partie vide du magasin papier latéral à côté de la pile de papier, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez rien en dehors de l'espace dans lequel le papier est chargé. Cela peut entraîner des dysfonctionnements.
REMARQUE
Lorsque vous chargez du papier dans le magasin papier latéral, assurez-vous que le réglage du format du papier est la même que celui du papier en cours de chargement.
Chargez le papier sous les rouleaux du support du bord arrière.
S'il y a des instructions sur l'emballage du papier sur le côté du papier à charger, suivez ces instructions.
Si un problème survient pendant l'impression, vous pouvez essayer de la résoudre en retournant le papier et en le chargeant à nouveau. Cependant, le papier texturé, le papier couché sur un côté et le papier imprimé différemment sur les côtés avant et arrière ne peuvent pas être retournés. Remplacer ce papier par du nouveau.
Si les rouleaux d’entraînement sont abaissés, fermez une fois le magasin papier latéral, puis ouvrez-le à nouveau.

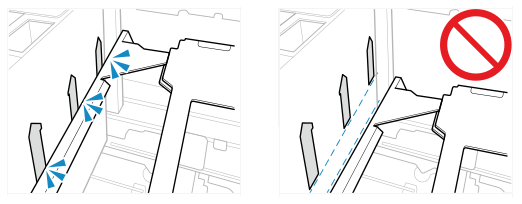

Assurez-vous que le papier est bien chargé dans la zone d’empilage. S’il est chargé de manière incorrecte ou s’il reste du papier dans la zone d’empilage, cela peut provoquer des pliages ou des bourrages papier.
Modifier le format du papier pour 3 Cassettes papier haute capacité-E
1
Mémoriser le format du papier souhaité. Régler le format et le type de papier pour le magasin papier latéral et la cassette
Le format de papier est automatiquement détecté.
* Si le format de papier détecté est différent de celui du papier chargé, il est possible que le papier ne soit pas correctement chargé. Chargez le papier à nouveau.
2
Tirez le magasin à papier vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
Selon les conditions d’utilisation, l’ouverture du magasin papier latéral peut prendre un certain temps après avoir appuyé sur le bouton.
3

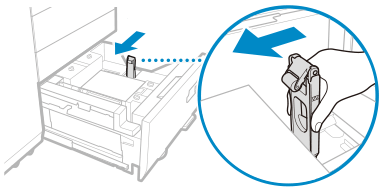

Maintenez le levier et faites glisser le dispositif de retenue du bord arrière jusqu’à ce qu’il ne bloque plus le papier.
4
Retirer tout le papier chargé.
5
Desserrez les pattes de verrouillage (4 emplacements) des plaques de guidage latérales.
6
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et la plaque intérieure jusqu’à ce qu’elles ne bloquent plus le papier.
7
Chargez le papier du format souhaité avec la face à imprimer vers le haut.
Avant de charger le papier, fermez une fois le magasin papier latéral et levez l’élévateur intérieur jusqu’à la position intermédiaire. Si vous effectuez un alignement du papier lorsque l’élévateur est trop bas et que le papier ne touche pas les guides papier, les plaques de guidage latérales se rétréciront, ce qui provoquera un bourrage papier et empêchera l’alimentation du papier.
Chargez une pile de papier d’environ 10 mm (3/8") de hauteur.
Chargez la pile de papier avec le bord du papier contre le côté gauche du magasin papier latéral.
Pour charger du papier à onglet
Le charger dans l’ordre des onglets à droite avec les onglets du côté opposé à la direction d’alimentation.
8
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et intérieure pour les aligner sur le format du papier souhaité.
9
Serrez les pattes de verrouillage (4 emplacements) des plaques de guidage latérales.
10

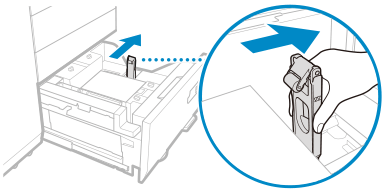

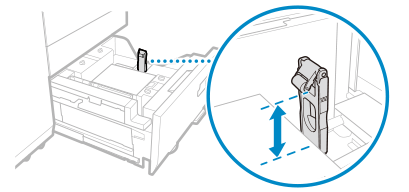

Maintenez le levier et faites glisser le dispositif de retenue du bord arrière pour l’aligner sur l’indicateur de format du papier chargé.
11

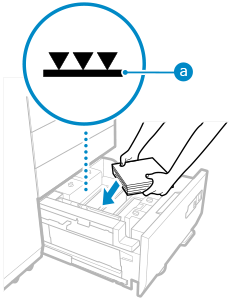

Chargez tout le papier restant avec la face à imprimer vers le haut.
Assurez-vous que le papier chargé ne dépasse pas la ligne de limite de chargement (). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.12
Insérez le magasin papier latéral dans la machine jusqu’à ce qu’il s’enclenche.
L'élévateur interne remonte automatiquement.
13
Modifiez le format du papier pour le support spécial et l’insérer dans le plateau support.
1
Retirez le support spécial du plateau support.
2
Coller l’étiquette du format papier pour qu’elle corresponde au nouveau format du support spécial.
3
Insérez le support spécial dans le plateau support.
IMPORTANT
Ne donnez pas un coup violent au dispositif de retenue du bord arrière lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou des dommages sur la machine.
Ne donnez pas un coup violent sur les rouleaux d’entraînement lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne donnez pas un coup violent sur le magasin papier latéral lorsque vous l'ouvrez ou le fermez, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez jamais de papier ou d’autres objets dans la partie vide du magasin papier latéral à côté de la pile de papier, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez rien en dehors de l'espace dans lequel le papier est chargé. Cela peut entraîner des dysfonctionnements.
Un ventilateur de séparation du papier se trouve à l’intérieur du 3 Cassettes papier haute capacité-E. N’insérez pas d’agrafes ou d’autres objets étrangers dans l’ouverture du ventilateur.
REMARQUE
S'il y a des instructions sur l'emballage du papier sur le côté du papier à charger, suivez ces instructions.
Si un problème survient pendant l'impression, vous pouvez essayer de la résoudre en retournant le papier et en le chargeant à nouveau. Cependant, le papier texturé, le papier couché sur un côté et le papier imprimé différemment sur les côtés avant et arrière ne peuvent pas être retournés. Remplacer ce papier par du nouveau.
Si les rouleaux d’entraînement sont abaissés, fermez une fois le magasin papier latéral, puis ouvrez-le à nouveau.
