Einlegen von Papier in POD Lite A3-Papiermagazin C (1x3.500) (Option)
Informationen zum Papierformat, das in das POD Lite A3-Papiermagazin C (1x3.500) eingelegt werden kann, finden Sie im Folgenden. Das Einlegen von Papier eines anderen Formats (als dem verwendbaren Format) kann zu Fehlfunktionen führen.
Geeignetes Papier
Geeignetes Papier
Sie können Papier mithilfe der Befestigungsplatte für die Seitenführungsplatte A einlegen, um Abweichungen bei der Papierzufuhr zu kontrollieren und eine höhere Druckgenauigkeit zu erzielen. erwenden der Befestigungsplatte für die Seitenführungsplatte A zum Einlegen von Papier in das POD Lite A3-Papiermagazin C (1x3.500)
* Sie können die Befestigungsplatte für die Seitenführungsplatte A verwenden, wenn Sie Papier im A4R- oder einem größeren Format einlegen.
* Sie können die Befestigungsplatte für die Seitenführungsplatte A verwenden, wenn Sie Papier im A4R- oder einem größeren Format einlegen.
Achten Sie beim Einlegen von Briefumschlägen auf die Ausrichtung und darauf, welche Seite nach oben zeigt. Ausrichtung für das Einlegen von Briefumschlägen (POD Lite A3-Papiermagazin C (1x3.500)) (Option)
Wenn Sie Papier mit einem Logo verwenden, achten Sie auf die Ausrichtung des eingelegten Papiers und darauf, welche Seite nach oben zeigt. Ausrichtung beim Einlegen von Papier mit einem Logo
Wenn Sie Papier mit einem Logo verwenden, achten Sie auf die Ausrichtung des eingelegten Papiers und darauf, welche Seite nach oben zeigt. Ausrichtung beim Einlegen von Papier mit einem Logo
Einlegen von Papier in das POD Lite A3-Papiermagazin C (1x3.500)
Die Hebeeinheit in den Papiermagazinen hebt und senkt sich automatisch. Achten Sie beim Einlegen von Papier darauf, sich nicht die Finger einzuklemmen, da dies zu Verletzungen führen kann.
WICHTIG
Wenn das Papier ausgeht und der Druck angehalten wird, während Sie mit einer Hefteinstellung drucken, entfernen Sie nicht die ausgegebenen Blätter, die darauf warten, geheftet zu werden. (Der Druckvorgang mit Heften wird fortgesetzt, nachdem Sie Papier nachgefüllt haben.)
Wenn Sie die Hebeeinheit anheben müssen (falls beispielsweise Gegenstände in das Papiermagazin gefallen sind), heben Sie die Hebeeinheit nicht mehr als 50 mm (2") oder diagonal an, da dies zu einer Fehlfunktion oder zu Schäden am Gerät führen kann.
Heben Sie die Hebeeinheit im Inneren der Papiermagazine nicht an, wenn das Gerät eingeschaltet ist, da dies zu Fehlfunktionen oder Schäden am Gerät führen kann. Wenn Sie die Hebeeinheit anheben müssen, beispielsweise weil Gegenstände hereingefallen sind, schalten Sie das Gerät bei geöffneten Papiermagazinen aus. Ausschalten des Geräts
Das Einlegen von bedrucktem Papier in POD Lite A3-Papiermagazin C (1x3.500) kann zu einer Fehlfunktion führen. Wenn Sie die Rückseite des bedruckten Papiers bedrucken (manueller doppelseitiger Druck), müssen Sie das Papier in das Mehrzweckfach einlegen. Einlegen von Papier in das Mehrzweckfach
Im Inneren von POD Lite A3-Papiermagazin C (1x3.500) ist ein Papiertrennungsgebläse angebracht. Stecken Sie keine Büroklammern oder andere Fremdkörper in die Gebläseöffnung.
Papierstaus können auftreten, wenn Sie Papier in das POD Lite A3-Papiermagazin C (1x3.500) in einer Umgebung mit niedriger Luftfeuchtigkeit einlegen. Wenn Papierstaus auftreten, befolgen Sie die Anweisungen auf dem Bildschirm des Bedienfelds, um das gestaute Papier zu entfernen. Stellen Sie außerdem sicher, dass das eingelegte Papier nicht gewellt ist.
1

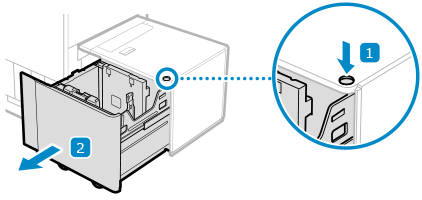

Ziehen Sie das Papiermagazin zu sich hin, bis es stoppt.
Die interne Hebeeinheit senkt sich automatisch in die Position zum Nachfüllen des Papiers.
Je nach Einsatzbedingungen kann es nach dem Drücken der Taste einige Zeit dauern, bis sich das Papiermagazin öffnet.
2
Fächern Sie das Papier auf, und richten Sie die Kanten aus.
Fächern Sie die vier Kanten des Papiers in kleine Stapel auf, und richten Sie die Kanten aus, indem Sie das Papier einige Male auf eine ebene Oberfläche klopfen.
3
Legen Sie das Papier mit der Druckseite nach oben ein.

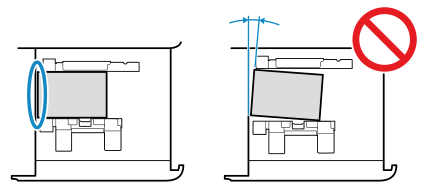

Legen Sie das Papier so ein, dass die Papierkante an der linken Seite des Papiermagazins anliegt.

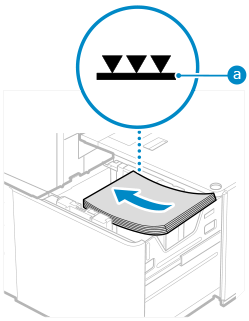

Vergewissern Sie sich, dass das eingelegte Papier die Ladegrenze (
) nicht überschreitet. Wenn es die Ladegrenze überschreitet, kann es zu Fehleinzügen oder einem Papierstau kommen.
) nicht überschreitet. Wenn es die Ladegrenze überschreitet, kann es zu Fehleinzügen oder einem Papierstau kommen.Achten Sie beim Einlegen von Papier darauf, dass die Höhe des Papierstapels 20 mm (3/4") nicht überschreitet. Wenn die Höhe des Papierstapels 20 mm (3/4") überschreitet, können die Kanten des Papierstapels gewellt oder geknickt werden, was zu einer schlechten Druckqualität führen kann.
Wenn Sie Registerpapier einlegen
Legen Sie es in richtiger Registerreihenfolge mit den Registerlaschen auf der der Einzugsrichtung gegenüberliegenden Seite ein.
4
Schieben Sie das Papiermagazin vollständig in das Gerät, bis es mit einem Klicken einrastet.
Die interne Hebeeinheit hebt automatisch an.
WICHTIG
In den unten beschriebenen Fällen positionieren Sie die Seitenführungsplatten entsprechend dem zu verwendenden Papier. Ändern des Papierformats für das POD Lite A3-Papiermagazin C (1x3.500)
Wenn Papier zum ersten Mal in das Papiermagazin eingelegt wird
Wenn das Format des eingelegten Papiers von der Position der Seitenführungsplatten abweicht und das Papier sich wölbt oder an den Kanten einen Spalt aufweist
Achten Sie beim Einlegen von Papier in das Papiermagazin darauf, dass die Hinterkantenhalterung des Papierstapels nicht stark angestoßen wird, da dies zu Fehlfunktionen oder Schäden am Gerät führen kann.
Legen Sie niemals Papier oder andere Gegenstände in den leeren Teil der Papiermagazineinheit neben dem Papierstapel, da dies zu Fehlfunktionen oder Schäden am Gerät führen kann.
Legen Sie nichts anderes als Papier in den Bereich ein, in dem das Papier eingelegt wird. Dies kann sonst zu einer Fehlfunktion führen.
Wenn das erste Blatt nicht reibungslos auf das Ausgabefach befördert werden kann, empfehlen wir, vorab ein leeres Blatt im gleichen oder einem größeren Format als das Ausgabepapier in das Ausgabefach zu legen.
HINWEIS
Achten Sie beim Einlegen von Papier in das Papiermagazin darauf, dass die Papierformateinstellung mit dem Format des eingelegten Papiers übereinstimmt.
Legen Sie das Papier unter die Rollen der Hinterkantenhalterung ein.
Wenn während des Druckens ein Problem auftritt, können Sie es möglicherweise lösen, indem Sie das Papier umdrehen und neu einlegen.
erwenden der Befestigungsplatte für die Seitenführungsplatte A zum Einlegen von Papier in das POD Lite A3-Papiermagazin C (1x3.500)
1
Ziehen Sie das Papiermagazin zu sich hin, bis es stoppt.
Die interne Hebeeinheit senkt sich automatisch in die Position zum Nachfüllen des Papiers.
Je nach Einsatzbedingungen kann es nach dem Drücken der Taste einige Zeit dauern, bis sich das Papiermagazin öffnet.
2

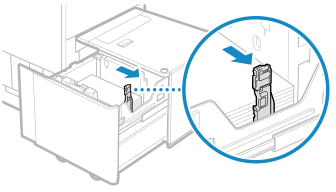

Halten Sie den Hebel fest, und verschieben Sie dabei die Hinterkantenhalterung, bis sie nicht mehr in Kontakt mit dem einzulegenden Papier kommt.
3
Entfernen Sie sämtliches eingelegtes Papier.
4
Nach dem Schließen des Papiermagazins öffnen Sie das Papiermagazin wieder.
Die interne Hebeeinheit hebt automatisch an.
5
Halten Sie den Hebel fest, und verschieben Sie die äußere Seitenführungsplatte und die innere Seitenführungsplatte, bis sie nicht mehr in Kontakt mit dem einzulegenden Papier kommen.
6
Legen Sie das Papier mit der Druckseite nach oben ein.
Bereiten Sie einen Papierstapel mit einer Höhe von ca. 20 mm (3/4") vor.
Legen Sie den Papierstapel an die linke Wand des Papiermagazins.
7
Halten Sie den Hebel fest, und verschieben Sie die äußere Seitenführungsplatte und die innere Seitenführungsplatte, um sie auf das gewünschte Papierformat auszurichten.
Achten Sie beim Verschieben der Seitenführungsplatten darauf, dass der Papierstapel in Kontakt mit der linken Wand des Papiermagazins bleibt.
Legen Sie Ihre Hand auf das Papier, um zu überprüfen, ob es vollständig flach aufliegt. Wenn das Papier nicht vollständig flach aufliegt, ist der Abstand zwischen den Seitenführungsplatten zu gering. Passen Sie die Position der Platte(n) an.
8

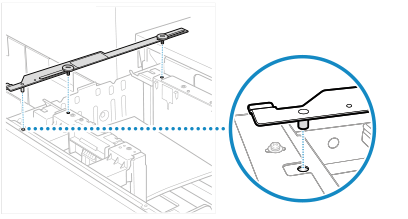

Setzen Sie die Befestigungsplatte für die Seitenführungsplatte A auf das Papiermagazin, indem Sie den Positionierstift in das passende Loch stecken.
9
Stellen Sie sich links neben das herausgezogene Papiermagazin, und ziehen Sie die Münzschraube fest.
Halten Sie eine der Seitenführungsplatten fest, damit sie sich nicht bewegen kann, und ziehen Sie zuerst die Schraube auf der linken Seite () fest, dann die auf der rechten Seite (
). Wenn Sie zuerst die Münzschraube auf der rechten Seite () festziehen, kann sich die Seitenführungsplatte verkanten.
) fest, dann die auf der rechten Seite (). Wenn Sie zuerst die Münzschraube auf der rechten Seite () festziehen, kann sich die Seitenführungsplatte verkanten.Wenn die Münzschrauben schräg oder zu locker angezogen sind, verringert sich die Druckgenauigkeit.
Nach dem Festziehen der beiden Münzschrauben überprüfen Sie, ob der Papierstapel dicht an der linken Wand des Papiermagazins anliegt.
So erzielen Sie noch eine höhere Druckgenauigkeit
Überprüfen Sie alle folgenden Elemente:

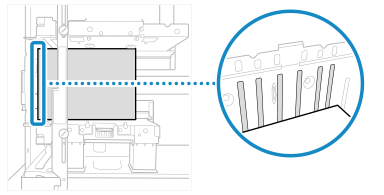

Überprüfen Sie, ob der Papierstapel mit zwei oder mehr der Rippen an der linken Wand des Papiermagazins in Kontakt ist.

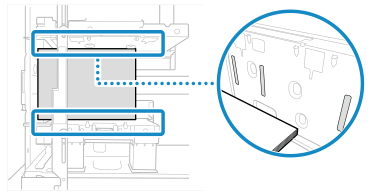

Überprüfen Sie, ob der Papierstapel mit einer oder mehreren der Rippen an der inneren Seitenführungsplatte und einer Rippe an der äußeren Seitenführungsplatte in Kontakt ist.

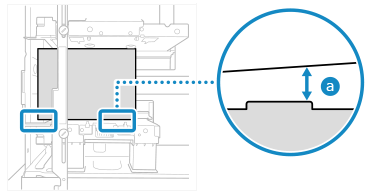

Wenn zwischen dem Papierstapel und einer Rippe an der äußeren Seitenführungsplatte ein Spalt vorhanden ist (Spalt () in der Abbildung), überprüfen Sie, ob dieser im Bereich von 0,1 mm bis 0,5 mm (0,01" bis 0,02") liegt (entspricht in etwa der Dicke von einem bis fünf Blatt Normalpapier mit 80 g/m² (20 lb Bond)).
) in der Abbildung), überprüfen Sie, ob dieser im Bereich von 0,1 mm bis 0,5 mm (0,01" bis 0,02") liegt (entspricht in etwa der Dicke von einem bis fünf Blatt Normalpapier mit 80 g/m² (20 lb Bond)).
Wenn der Spalt () 0,5 mm (0,02") überschreitet, verringern Sie den Abstand zwischen den Seitenführungsplatten, indem Sie die Münzschraube an der Außenseite lösen und dann die Schraube wieder festziehen, während Sie die äußere Seitenführungsplatte festhalten, um zu verhindern, dass sie sich bewegt.
) 0,5 mm (0,02") überschreitet, verringern Sie den Abstand zwischen den Seitenführungsplatten, indem Sie die Münzschraube an der Außenseite lösen und dann die Schraube wieder festziehen, während Sie die äußere Seitenführungsplatte festhalten, um zu verhindern, dass sie sich bewegt.Wenn der Abstand () weniger als 0,1 mm (0,01") beträgt, vergrößern Sie den Abstand zwischen den Seitenführungsplatten, indem Sie die Münzschraube an der Außenseite lösen und dann die Schraube wieder festziehen, während Sie die äußere Seitenführungsplatte festhalten, um zu verhindern, dass sie sich bewegt.
) weniger als 0,1 mm (0,01") beträgt, vergrößern Sie den Abstand zwischen den Seitenführungsplatten, indem Sie die Münzschraube an der Außenseite lösen und dann die Schraube wieder festziehen, während Sie die äußere Seitenführungsplatte festhalten, um zu verhindern, dass sie sich bewegt.Wenn Sie den Abstand zwischen den Seitenführungsplatten neu eingestellt haben, überprüfen Sie, ob der Papierstapel nun mit zwei oder mehr Rippen an der linken Wand des Papiermagazins in Kontakt ist.
10
Legen Sie das restliche Papier mit der zu bedruckenden Seite nach oben ein.
Achten Sie beim Einlegen von Papier darauf, dass die Höhe des Papierstapels 20 mm (3/4") nicht überschreitet. Wenn die Höhe des Papierstapels 20 mm (3/4") überschreitet, können die Kanten des Papierstapels gewellt oder geknickt werden, was zu einer schlechten Druckqualität führen kann.
Stellen Sie sicher, dass der zusätzlich eingelegte Papierstapel ordentlich auf dem zuvor eingelegten Stapel aufliegt.
11

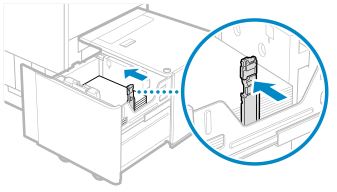

Halten Sie den Hebel fest, und verschieben Sie die Hinterkantenhalterung so, dass sie mit dem Format des eingelegten Papiers übereinstimmt.
Wenn die Hinterkantenhalterung ausgerichtet, aber zu locker oder zu fest sitzt, kann sich Papier stauen, die Bildqualität kann sich verschlechtern oder das Innere des Geräts kann verschmutzen.
12
Schieben Sie das Papiermagazin vorsichtig ganz in das Gerät, bis es mit einem Klicken einrastet.
Die interne Hebeeinheit hebt automatisch an.
Ändern des Papierformats für das POD Lite A3-Papiermagazin C (1x3.500)
1
Registrieren Sie das gewünschte Papierformat. Einstellen von Papierformat und Papiertyp für das Papiermagazin und die Papierkassette
Das Papierformat wird automatisch erkannt.
* Wenn das erkannte Papierformat nicht mit dem eingelegten Papier übereinstimmt, ist das Papier möglicherweise nicht richtig eingelegt. Legen Sie das Papier neu ein.
2
Ziehen Sie das Papiermagazin zu sich hin, bis es stoppt.
Die interne Hebeeinheit senkt sich automatisch in die Position zum Nachfüllen des Papiers.
Je nach Einsatzbedingungen kann es nach dem Drücken der Taste einige Zeit dauern, bis sich das Papiermagazin öffnet.
3
Halten Sie den Hebel fest, und verschieben Sie dabei die Hinterkantenhalterung, bis sie nicht mehr in Kontakt mit dem einzulegenden Papier kommt.
4
Entfernen Sie sämtliches eingelegtes Papier.
5
Schieben Sie das Papiermagazin vollständig in das Gerät, bis es mit einem Klicken einrastet.
Die interne Hebeeinheit hebt automatisch an.
6
Ziehen Sie das Papiermagazin erneut zu sich hin, bis es stoppt.
Die interne Hebeeinheit senkt sich automatisch in die Position zum Nachfüllen des Papiers.
7
Halten Sie den Hebel fest, und verschieben Sie die äußere Seitenführungsplatte und die innere Seitenführungsplatte, bis sie nicht mehr in Kontakt mit dem einzulegenden Papier kommen.
8
Legen Sie das Papier im gewünschten Format mit der zu bedruckenden Seite nach oben ein.
Bereiten Sie einen Papierstapel mit einer Höhe von ca. 20 mm (3/4") vor.
Legen Sie den Papierstapel so ein, dass die Kante des Papierstapels an der linken Seite des Papiermagazins anliegt.
Wenn Sie Registerpapier einlegen
Legen Sie es in richtiger Registerreihenfolge mit den Registerlaschen auf der der Einzugsrichtung gegenüberliegenden Seite ein.
9
Halten Sie den Hebel fest, und verschieben Sie die äußere Seitenführungsplatte und die innere Seitenführungsplatte, um sie auf das gewünschte Papierformat auszurichten.
Achten Sie beim Verschieben der Seitenführungsplatten darauf, dass der Papierstapel in Kontakt mit der linken Seite des Papiermagazins bleibt.
Seitliche Führungsplatten, die zwar ausgerichtet, aber zu locker oder zu fest sitzen, können zu Fehleinzügen oder Papierstau führen.
10
Halten Sie den Hebel fest, und verschieben Sie die Hinterkantenhalterung, bis sie mit der Formatanzeige des eingelegten Papiers übereinstimmt.
Wenn die Hinterkantenhalterung ausgerichtet, aber zu locker oder zu fest sitzt, kann sich Papier stauen, die Bildqualität kann sich verschlechtern oder das Innere des Geräts kann verschmutzen.
11
Legen Sie das restliche Papier mit der zu bedruckenden Seite nach oben ein.
Vergewissern Sie sich, dass das eingelegte Papier die Ladegrenze () nicht überschreitet. Wenn es die Ladegrenze überschreitet, kann es zu Fehleinzügen oder einem Papierstau kommen.
) nicht überschreitet. Wenn es die Ladegrenze überschreitet, kann es zu Fehleinzügen oder einem Papierstau kommen.Achten Sie beim Einlegen von Papier darauf, dass die Höhe des Papierstapels 20 mm (3/4") nicht überschreitet. Wenn die Höhe des Papierstapels 20 mm (3/4") überschreitet, können die Kanten des Papierstapels gewellt oder geknickt werden, was zu einer schlechten Druckqualität führen kann.
Stellen Sie sicher, dass der zusätzlich eingelegte Papierstapel ordentlich auf dem zuvor eingelegten Stapel aufliegt.
12
Schieben Sie das Papiermagazin vollständig in das Gerät, bis es mit einem Klicken einrastet.
Die interne Hebeeinheit hebt automatisch an.
13
Ändern Sie das Papierformat auf dem Medienbogen, und legen Sie ihn in die Medienplatte ein.
1
Ziehen Sie das Medienblatt aus der Medienplatte heraus.
2
Kleben Sie das Papierformatetikett entsprechend dem neuen Papierformat auf das Medienblatt.
3
Setzen Sie das Medienblatt in die Medienplatte ein.
WICHTIG
Achten Sie beim Einlegen von Papier in das Papiermagazin darauf, dass die Hinterkantenhalterung des Papierstapels nicht stark angestoßen wird, da dies zu Fehlfunktionen oder Schäden am Gerät führen kann.
Achten Sie darauf, dass die äußere Seitenführungsplatte, die innere Seitenführungsplatte und die Hinterkantenhalterung ordnungsgemäß an den Papierformatmarkierungen ausgerichtet sind. Wenn sie nicht ordnungsgemäß ausgerichtet sind, kann sich das Papier stauen, die Bildqualität kann beeinträchtigt werden oder das Innere des Geräts kann verschmutzen.
Legen Sie niemals Papier oder andere Gegenstände in den leeren Teil der Papiermagazineinheit neben dem Papierstapel, da dies zu Fehlfunktionen oder Schäden am Gerät führen kann.
Legen Sie nichts anderes als Papier in den Bereich ein, in dem das Papier eingelegt wird. Dies kann sonst zu einer Fehlfunktion führen.
Wenn das erste Blatt nicht reibungslos auf das Ausgabefach befördert werden kann, empfehlen wir, vorab ein leeres Blatt im gleichen oder einem größeren Format als das Ausgabepapier in das Ausgabefach zu legen.
HINWEIS
Wenn während des Druckens ein Problem auftritt, können Sie es möglicherweise lösen, indem Sie das Papier umdrehen und neu einlegen.
