Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]Hinzufügen von Heftklammern zu Finisher AQ und Broschüren Finisher AQ
Wenn keine Heftklammern mehr in der Heftereinheit oder Sattelhefteinheit des Finisher AQ oder Broschüren Finisher AQ vorhanden sind, wird [
] unten rechts auf dem Bildschirm angezeigt. Ersetzen Sie in diesem Fall den Heftklammernbehälter durch einen neuen, und fügen Sie weitere Heftklammern hinzu.
Sie können [] drücken, um ein Video anzuzeigen, in dem Schritt für Schritt erklärt wird, wie Sie den Heftklammernbehälter ersetzen.
] unten rechts auf dem Bildschirm angezeigt. Ersetzen Sie in diesem Fall den Heftklammernbehälter durch einen neuen, und fügen Sie weitere Heftklammern hinzu.Sie können [
] drücken, um ein Video anzuzeigen, in dem Schritt für Schritt erklärt wird, wie Sie den Heftklammernbehälter ersetzen.* Sie können das Video zum Austauschverfahren jederzeit abspielen, indem Sie [ Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]
Einstell./Speicherung] auf dem Bildschirm [Startseite] oder einem anderen Bildschirm drücken. [Wartungsmethode prüfen]Ersetzen des Heftklammernbehälters in der Heftereinheit
1
Vordere Abdeckung des Finishers öffnen.
2

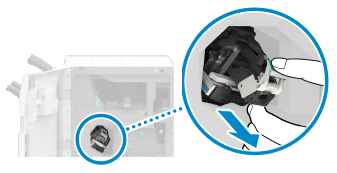

Entfernen Sie die Heftklammernpatrone.

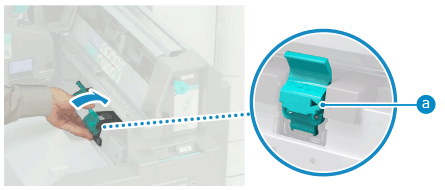

Halten Sie den grünen Knopf an der Heftklammernpatrone fest, und ziehen Sie sie gerade heraus.
3
Entfernen Sie den leeren Heftklammernbehälter aus der Heftklammernpatrone.
4
Nehmen Sie einen neuen Heftklammernbehälter aus dem Karton.
Entfernen Sie die Versiegelung, die die Heftklammern zusammenhält, nachdem Sie den Heftklammernbehälter in die Heftklammernpatrone eingesetzt haben.
5
Installieren Sie den neuen Heftklammernbehälter in die Heftklammernpatrone.
6

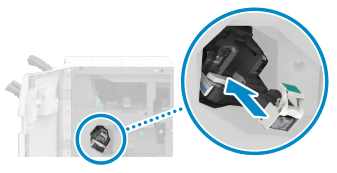

Setzen Sie die Heftklammernpatrone in den Finisher ein.
Halten Sie den grünen Griff der Heftklammernpatrone, und schieben Sie die Patrone so weit wie möglich hinein.
7
Vordere Abdeckung des Finishers schließen.
Ersetzen des Heftklammernbehälters der Sattelhefteinheit (nur für Broschüren Finisher AQ)
1
Vordere Abdeckung des Finishers öffnen.
2

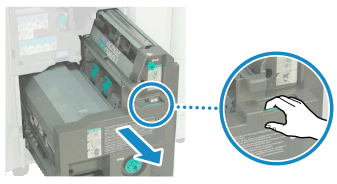

Ziehen Sie die Sattelhefteinheit heraus.
3
Entfernen Sie die beiden Heftklammernpatronen.
4
Drücken Sie die blauen Teile auf beiden Seiten der Heftklammernpatronenabdeckung, und öffnen Sie diese.
5
Entfernen Sie den Heftklammernbehälter, während Sie beide Seiten des Heftklammernbehälters festhalten.
6
Nehmen Sie einen neuen Heftklammernbehälter aus dem Karton.
7

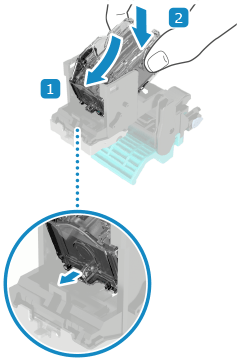

Legen Sie den neuen Heftklammernbehälter in die Heftklammernpatrone ein.
Führen Sie die Lasche an der Vorderseite des Heftklammernbehälters schräg in die Öffnung der Heftklammernpatrone ein, und drücken Sie die Rückseite des Heftklammernbehälters nach unten, bis er einrastet.
* Achten Sie darauf, zuerst den vorderen Teil des Heftklammernbehälters einzuführen. Versuchen Sie nicht, zuerst die Rückseite des Heftklammernbehälters einzuführen.
* Achten Sie darauf, zuerst den vorderen Teil des Heftklammernbehälters einzuführen. Versuchen Sie nicht, zuerst die Rückseite des Heftklammernbehälters einzuführen.
8
Schließen Sie die Heftklammernpatronenabdeckung.
9
Setzen Sie die beiden Heftklammernpatronen in die Sattelhefteinheit ein.
Achten Sie darauf, dass die Heftklammernpatronen so eingesetzt sind, dass die Positionierungsmarkierungen (
) aufeinander ausgerichtet sind.
) aufeinander ausgerichtet sind.10
Schieben Sie die Sattelhefteinheit hinein.
11
Vordere Abdeckung des Finishers schließen.
HINWEIS
Wenn das Gerät nach dem Einsetzen eines neuen Heftklammernbehälters nicht heftet
Möglicherweise gelangen die Heftklammern nicht bis zum vorderen Ende der Patrone. Positionieren Sie die Heftklammern neu. [Neuausrichtung Sattelheftklammern]
