Finisher AQ, Broschüren Finisher AQ, Lochereinheit und Interner Booklet-Trimmer A
Um Papier zu heften, Papier zu falzen und andere Endverarbeitungsfunktionen zu nutzen, installieren Sie den optionalen Finisher AQ oder Broschüren Finisher AQ.
Durch Installation der folgenden Lochereinheit am Finisher können Sie auch die Locherfunktion nutzen.
Durch Installation der folgenden Lochereinheit am Finisher können Sie auch die Locherfunktion nutzen.
Locheinheit BZ
Locheinheit CA
Puncher Unit-BY
Indem Sie Interner Booklet-Trimmer A an Broschüren Finisher AQbefestigen, können Sie die Kanten von Broschüre mit Sattelheftung beschneiden und sauber ausrichten.
Wenn Sie die Multi Function Professional Puncher-C installieren, können Sie viele Arten von Löchern stanzen. Weitere Informationen zur Multi Function Professional Puncher-C finden Sie im Handbuch von Multi Function Professional Puncher-C.
Verfügbare Endverarbeitungsfunktionen
Die Endverarbeitungsfunktionen, die verfügbar sind, wenn der Finisher AQ oder der Broschüren Finisher AQ installiert ist, werden nachstehend dargestellt.
Sortierfunktionen
Sortieren
Gruppe
Versatz
Heftfunktionen
Ecke
Doppelt
Sattelheftung*1
Trimmen*1*2
Falzfunktionen
Sattelfalz*1
Locherfunktionen
Lochung*3
*1Nur verfügbar, wenn der Broschüren Finisher AQ installiert ist.
*2Nur verfügbar, wenn die Interner Booklet-Trimmer A installiert ist.
*3Nur verfügbar, wenn der Lochereinheit installiert ist.
HINWEIS
Einzelheiten zu den Endverarbeitungsfunktionen finden Sie wie folgt:
Vorsichtsmaßnahmen bei der Verwendung von Endbearbeitungsfunktionen
Vorsichtsmaßnahmen bei der Verwendung von Sortieren und Gruppieren
Wird beim Absenken des Fachs die Füllgrenze erreicht, wird das Papier automatisch in ein verfügbares Fach ausgeworfen. Wenn alle verfügbaren Fächer ihre Kapazitätsgrenze erreicht haben, wird der Druckvorgang angehalten. Wenn das ausgeworfene Papier aus dem Fach entfernt wird, wird der Druckvorgang fortgesetzt.
Vorsichtsmaßnahmen bei der Verwendung von Heftklammern
Die Anzahl der Blätter, die geheftet werden können, hängt von der Art und Dicke des Papiers ab. Spezifikationen
Wenn das Gerät das Papier nicht heften kann, wechseln Sie das Papier oder reduzieren Sie die Anzahl der zu heftenden Blätter.
Wenn das Gerät das Papier nicht heften kann, wechseln Sie das Papier oder reduzieren Sie die Anzahl der zu heftenden Blätter.
Entfernen Sie geheftetes Papier erst, nachdem es vollständig in das Fach eingelegt wurde, und nicht, während es noch geheftet wird.
Wenn [Heftklammern in die Hefteinheit laden.] angezeigt wird, setzen Sie den Heftklammerbehälter wieder ein und fügen Sie weitere Heftklammern hinzu. Hinzufügen von Heftklammern (Option)
Wenn das Fach seine untere Endposition erreicht, wird der Druckvorgang angehalten. Wenn das ausgeworfene Papier aus dem Fach entfernt wird, wird der Druckvorgang fortgesetzt.
Vorsichtsmaßnahmen bei der Verwendung von Sattelheftung
Die Falzbedingung hängt vom Papiertyp und der Anzahl der Blätter ab.
Namen der Teile und ihre Funktionen
Außenansicht

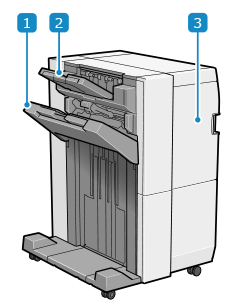

Finisher AQ

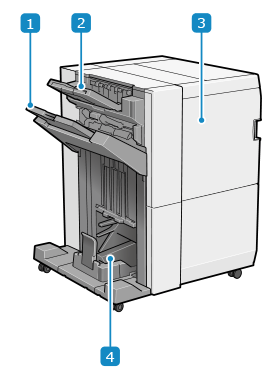

Broschüren Finisher AQ
Ausgabefach (Fach B)Gibt bedrucktes und kopiertes Papier aus. Sie können einstellen, welche Funktion das Fach als Ausgabeziel verwenden soll. Einstellungen für das Ausgabeziel
* Wenn [Modus Stapel mit hohem Volumen] auf [Ein] gesetzt ist, werden Ausdrucke unabhängig von den Einstellungen unter [Einstellungen Ausgabefach] vorzugsweise in das Fach B ausgegeben. [Modus Stapel mit hohem Volumen] (nur für 8100 Serie)
* Wenn [Modus Stapel mit hohem Volumen] auf [Ein] gesetzt ist, werden Ausdrucke unabhängig von den Einstellungen unter [Einstellungen Ausgabefach] vorzugsweise in das Fach B ausgegeben. [Modus Stapel mit hohem Volumen] (nur für 8100 Serie)
Ausgabefach (Fach A)Gibt bedrucktes und kopiertes Papier aus. Sie können einstellen, welche Funktion das Fach als Ausgabeziel verwenden soll. Einstellungen für das Ausgabeziel
* Wenn [Modus Stapel mit hohem Volumen] auf [Ein] gesetzt ist, werden Ausdrucke unabhängig von den Einstellungen unter [Einstellungen Ausgabefach] vorzugsweise in das Fach B ausgegeben. [Modus Stapel mit hohem Volumen] (nur für 8100 Serie)
* Wenn [Modus Stapel mit hohem Volumen] auf [Ein] gesetzt ist, werden Ausdrucke unabhängig von den Einstellungen unter [Einstellungen Ausgabefach] vorzugsweise in das Fach B ausgegeben. [Modus Stapel mit hohem Volumen] (nur für 8100 Serie)
Vordere AbdeckungÖffnen Sie dies, wenn ein Papier- oder Heftklammerstau auftritt und wenn Sie Heftklammern hinzufügen.
Wenn die Lochereinheit installiert ist, öffnen Sie diese, um den Locherabfall zu entsorgen.
Wenn die Lochereinheit installiert ist, öffnen Sie diese, um den Locherabfall zu entsorgen.
BroschürenfachGibt Broschürenpapier mit Sattelheftung aus.
HINWEIS
Das Ausgabefach B richtet das ausgegebene Papier anhand seiner beiden Ausrichtungsführungen aus. Sie können die Position dieser Führungen anpassen.
Innenraum
Finisher AQ
Broschüren Finisher AQ
HeftklammerabfallfachZiehen Sie es heraus, um den Heftklammerabfall zu entsorgen. Entsorgen von Heftklammerabfall (Option)
Trimmerabfallfach (wenn der Interner Booklet-Trimmer A installiert ist)Ziehen Sie es heraus, um den Trimmerabfall zu entsorgen. Entsorgen von Trimmerabfall (Option)
Fach für Locherabfall (wenn die Lochereinheit installiert ist)Ziehen Sie es heraus, um den Locherabfall zu entsorgen.
SattelhefteinheitZiehen Sie diese heraus, wenn ein Papier- oder Heftklammerstau auftritt und wenn Sie Heftklammern hinzufügen.
Spezifikationen
Papierformat, Typ und Basisgewicht | Alle Papiere, die das Gerät durchlaufen können*1 Geeignetes Papier |
Ausgabefach Kapazität (Fach A)*2 | Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") Stapelhöhe (entspricht 125 Blatt) Briefumschläge: 30 Blatt Z-Falz (wenn Falzeinheit K angebracht ist) A3, B4, A4R, LTRR, LGL, 11" x 17": 30 Blatt Mittelfalz (wenn Falzeinheit K angebracht ist) A4R, LTRR: 30 Blatt |
Ausgabefach Kapazität (Fach B)*2 | Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") Stapelhöhe (entspricht 2.000 Blatt) A5, A5R, STMTR: 216 mm (8 1/2") Stapelhöhe (entspricht 1.500 Blatt) A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") Stapelhöhe (entspricht 1.000 Blatt) Briefumschläge Kakugata 2: 300 Blatt Alle außer Kakugata 2: 150 Blatt Z-Falz (wenn Falzeinheit K angebracht ist) A3, B4, 11" x 17": 30 Blatt A4R, LTRR, LGL: 15 Blatt Mittelfalz (wenn Falzeinheit K angebracht ist) A4R, LTRR: 50 Blatt Langes Papier (210,0 mm x 487,8 mm bis 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" bis 13" x 51 1/4")) Wenn weder Banner Tray B noch Banner Tray C angebracht sind oder Papier mit einer Länge von 762 mm (30") oder länger verwendet wird Mit einer Hand gestützt Wenn Banner Tray B oder Banner Tray C angebracht ist (487,8 mm bis 762,0 mm (19 1/4" bis 30")) 52 g/m² bis 150 g/m² (14 lb Bond bis 39,9 lb Bond): 100 Blatt 151 g/m² bis 300 g/m² (55,8 lb Deckblatt bis 110,9 lb Deckblatt): 50 Blatt Wenn [Modus Stapel mit hohem Volumen] auf [Ein] gesetzt ist A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") Stapelhöhe (entspricht 4.000 Blatt)*3*4 A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") Stapelhöhe (entspricht 2.000 Blatt) A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") Stapelhöhe (entspricht 1.500 Blatt) A6R: 147 mm (5 3/4") Stapelhöhe (entspricht 1.000 Blatt) Versatz Identisch mit "Keine Endverarbeitungseinstellungen, kein Sortieren, kein Gruppieren" *5 Heften (Ecke, Doppelt) A4, B5, LTR, EXEC, 16K: 200 Kopien, insgesamt 3.000 Blatt oder 490 mm (19 1/4") Stapelhöhe A4R, B5R, LTRR, 16KR: 200 Kopien, insgesamt 2.000 Blatt oder 285 mm (11 1/4") Stapelhöhe A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 Kopien, insgesamt 1.500 Blatt, oder 216 mm (8 1/2") Stapelhöhe*6 |
Broschürenfach Kapazität (nurBroschüren Finisher AQ) | 60 g/m² bis 81,4 g/m² (16 lb Bond bis 21,7 lb Bond) Papier Bindung 11 bis 15 Blatt: 10 Kopien Bindung 16 bis 20 Blatt: 5 Kopien 60 g/m² bis 105 g/m² (16 lb Bond bis 28 lb Bond) Papier Bindung 2 bis 5 Blatt: 25 Kopien Bindung 6 bis 10 Blatt: 15 Kopien 106 g/m² bis 220 g/m² (29 lb Bond bis 80 lb Cover) Papier Bindung 2 bis 5 Blatt: 3 Kopien |
Anzahl der Blätter, die geheftet werden können | Ecke und Doppelt (Unbeschichtetes Papier) A4, B5, LTR, EXEC 16K 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 100 Blatt 90,1 g/m² bis 128 g/m² (24 lb Bond bis 34 lb Bond): 60 Blatt 128,1 g/m² bis 150 g/m² (34,1 lb Bond bis 39,9 lb Bond): 50 Blatt 150,1 g/m² bis 180 g/m² (55,5 bis 66 lb Deckblatt): 40 Blatt 180,1 g/m² bis 220 g/m² (66,6 lb Deckblatt bis 80 lb Deckblatt): 30 Blatt 220,1 g/m² bis 256 g/m² (81,4 lb Deckblatt bis 94,7 lb Deckblatt): 25 Blatt 256,1 g/m² bis 300 g/m² (94,7 lb Deckblatt bis 110 lb Deckblatt): 15 Blatt A4R, B5R, LTRR, 16KR 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 65 Blatt 90,1 g/m² bis 128 g/m² (24 lb Bond bis 34 lb Bond): 60 Blatt 128,1 g/m² bis 150 g/m² (34,1 lb Bond bis 39,9 lb Bond): 50 Blatt 150,1 g/m² bis 180 g/m² (55,5 bis 66 lb Deckblatt): 40 Blatt 180,1 g/m² bis 220 g/m² (66,6 lb Deckblatt bis 80 lb Deckblatt): 30 Blatt 220,1 g/m² bis 256 g/m² (81,4 lb Deckblatt bis 94,7 lb Deckblatt): 25 Blatt 256,1 g/m² bis 300 g/m² (94,7 lb Deckblatt bis 110 lb Deckblatt): 15 Blatt A3, B4, LGL, 11" x 17", 8K 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 65 Blatt 90,1 g/m² bis 128 g/m² (24 lb Bond bis 34 lb Bond): 50 Blatt 128,1 g/m² bis 150 g/m² (34,1 lb Bond bis 39,9 lb Bond): 40 Blatt 150,1 g/m² bis 180 g/m² (55,5 bis 66 lb Deckblatt): 30 Blatt 180,1 g/m² bis 220 g/m² (66,6 lb Deckblatt bis 80 lb Deckblatt): 25 Blatt 220,1 g/m² bis 256 g/m² (81,4 lb Deckblatt bis 94,7 lb Deckblatt): 20 Blatt 256,1 g/m² bis 300 g/m² (94,7 lb Deckblatt bis 110 lb Deckblatt): 10 Blatt 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 65 Blatt 90,1 g/m² bis 128 g/m² (24 lb Bond bis 34 lb Bond): 35 Blatt 128,1 g/m² bis 150 g/m² (34,1 lb Bond bis 39,9 lb Bond): 25 Blatt 150,1 g/m² bis 220 g/m² (55,5 lb Deckblatt bis 80 lb Deckblatt): 20 Blatt 220,1 g/m² bis 256 g/m² (81,4 lb Deckblatt bis 94,7 lb Deckblatt): 15 Blatt 256,1 g/m² bis 300 g/m² (94,7 lb Deckblatt bis 110 lb Deckblatt): 10 Blatt Ecke und Doppelt (Beschichtetes Papier) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106 g/m² bis 128 g/m² (29 lb Bond bis 34 lb Bond): 35 Blatt 128,1 g/m² bis 150 g/m² (34 lb Bond bis 40 lb Bond): 20 Blatt A3, B4, LGL, 11" x 17", 8K 106 g/m² bis 128 g/m² (29 lb Bond bis 34 lb Bond): 30 Blatt 128,1 g/m² bis 150 g/m² (34 lb Bond bis 40 lb Bond): 20 Blatt 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") 106 g/m² bis 150 g/m² (29 lb Bond bis 40 lb Bond): 15 Blatt |
Lochen (wenn die Lochereinheit installiert ist) | Anzahl der Lochungen und Papierformat Wenn Locheinheit BZ installiert ist: Zwei Löcher: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Vier Löcher: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Wenn Puncher Unit-BY installiert ist: Zwei Löcher: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Drei Löcher: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Wenn Locheinheit CA installiert ist: Vier Löcher: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Papier-Basisgewicht 52 g/m² bis 300 g/m² (14 lb Bond bis 110 lb Deckblatt) |
Sattelheftung und Falz (nur Broschüren Finisher AQ) | Papierformat A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", anwenderdefiniertes Format (210 mm x 279,4 mm bis 330,2 mm x 487,7 mm (8 1/4" x 11" bis 13" x 19 1/4")) Papier-Basisgewicht Textseiten Basisgewicht: 60 g/m² bis 220 g/m² (16 lb Bond bis 80 lb Deckblatt) Deckblatt Basisgewicht: 60 g/m² bis 300 g/m² (16 lb Bond bis 110,9 lb Deckblatt) Anzahl der Blätter, die sattelgeheftet werden können (Unbeschichtetes Papier) 60 g/m² bis 81,4 g/m² (16 lb Bond bis 21,7 lb Bond): 20 Blatt 81,5 g/m² bis 105 g/m² (21,7 lb Bond bis 27,9 lb Bond): 10 Blatt 106 g/m² bis 220 g/m² (28,2 lb Bond bis 81,4 lb Deckblatt): 5 Blatt Anzahl der Blätter, die mit Broschürenfalz gefaltet werden können (Beschichtetes Papier) 106 g/m² bis 150 g/m² (28,2 lb Bond bis 39,9 lb Bond): 5 Blatt Anzahl der Blätter, die mit Broschürenfalz gefaltet werden können 60 g/m² bis 105 g/m² (16 lb Bond bis 27,9 lb Bond): 5 Blatt 106 g/m² bis 220 g/m² (28,2 lb Bond bis 81,4 lb Deckblatt): 3 Blatt 221 g/m² bis 256 g/m² (82 lb Cover bis 95 lb Cover): 1 Blatt |
Netzteil | Finisher AQ 100 V - 240 V AC, 50/60 Hz, 2,9 A Broschüren Finisher AQ 100 V - 240 V AC, 50/60 Hz, 3,2 A |
Maximaler Stromverbrauch | Finisher AQ 386 W (einschließlich der Locheinheit) Broschüren Finisher AQ 418 W (einschließlich der Locheinheit und Interner Booklet-Trimmer A) |
Abmessungen (B x T x H) | Finisher AQ 700 mm x 799 mm x 1.041 mm (27 5/8" x 31 1/2" x 41")*8 Wenn das Erweiterungsfach ausgezogen ist: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8 Broschüren Finisher AQ 882 mm x 799 mm x 1.041 mm (34 3/4" x 31 1/2" x 41")*8 Wenn das Erweiterungsfach ausgezogen ist: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8 |
Gewicht | Finisher AQ Ca. 78 kg (172,0 lb) Broschüren Finisher AQ Ca. 131 kg (288,8 lb) |
*1Dünnes Papier mit einem Flächengewicht von 63 g/m² (16 lb Bond) oder weniger und gestrichenes Papier mit einem Flächengewicht von 105 g/m² (28 lb Bond) oder weniger können nicht über Fach A ausgegeben werden.
*2Bei Verwendung von 64 g/m² (17 lb Bond), 75 g/m² (20 lb Bond) oder 80 g/m² (21 lb Bond) Papier. Die Kapazität variiert in allen anderen Fällen.
*3Unter 64 g/m² (17 lb Bond) von A5, A5R oder STMTR: 216 mm (8 1/2") (entspricht 1.500 Blatt)
*4Bis zu 3.000 Blatt für A4, A5, A5R, B5, LTR, EXEC oder 16K Papier mit 81 g/m² (21,5 lb bond) oder mehr
*5Ausgenommen sind Papierformate, die die Offset-Einstellung nicht unterstützen, und Umschläge.
*652 g/m² bis 63 g/m² (13.8 lb bond bis 16.8 lb cover) von 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 Kopien, insgesamt 1.500 Blatt, oder 216 mm (8 1/2") Stapelhöhe
*7Nur wenn Broschüren Finisher AQ installiert ist.
*8Wenn diese optionale Ausrüstung an die Haupteinheit oder eine andere optionale Ausrüstung angeschlossen wird, entsteht ein Abstand von +5 mm (1/4") in horizontaler Richtung.
