Caricamento della carta in Multi-drawer Paper Deck-E (opzione)

Per il formato della carta che può essere caricata nell'unità Multi-drawer Paper Deck-E, vedere quanto segue. Il caricamento di carta di formato diverso da quello utilizzabile potrebbe causare un malfunzionamento.
Carta utilizzabile
Quando si caricano le buste, prestare attenzione all'orientamento e al lato rivolto verso l'alto. Orientamento di caricamento delle buste (Multi-drawer Paper Deck-E) (Opzionale)
Quando si utilizza carta con un logo, fare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Caricamento della carta in Multi-drawer Paper Deck-E
Modifica del formato della carta per l'unitàMulti-drawer Paper Deck-E

Caricamento della carta in Multi-drawer Paper Deck-E

Il meccanismo di sollevamento all'interno dei Paper Deck si solleva e si abbassa automaticamente. Quando si carica la carta, fare attenzione a non incastrare le dita, poiché ciò potrebbe causare lesioni personali.
IMPORTANTE
Se finisce la carta e la stampa viene interrotta mentre si sta stampando con l'impostazione pinzatrice, non rimuovere i fogli in uscita che attendono di essere pinzati. (La stampa e la pinzatura riprenderanno una volta rimosso l'inceppamento.)
Se è necessario sollevare il meccanismo di sollevamento (ad esempio, se cadono oggetti all'interno del Paper Deck), non sollevarlo per più di 50 mm (2") o in diagonale, poiché ciò potrebbe causare un malfunzionamento o danni alla macchina.
Non sollevare il meccanismo di sollevamento all'interno dei Paper Deck mentre l'alimentazione principale è accesa, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina. Se è necessario sollevare il meccanismo di sollevamento, ad esempio se cadono oggetti, spegnere l'alimentazione principale con i Paper Deck aperti. Spegnimento della macchina
All'interno è fissata una ventola di separazione della carta Multi-drawer Paper Deck-ENon inserire paper clip o altri oggetti estranei nella porta della ventola.
NOTA
Quando si cambia la carta da caricare Multi-drawer Paper Deck-E da carta comune a carta patinata, potrebbe essere necessario attendere qualche istante perché è necessario controllare la temperatura dell'aria calda che ventila la carta.
1
Tirare il vassoio di carta verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
In base alle condizioni di utilizzo, l'apertura del Paper Deck può richiedere un po' di tempo dopo avere premuto il pulsante di apertura.
2
Smazzare la carta e allineare i bordi.
Smazzare i quattro bordi della carta dividendola in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3

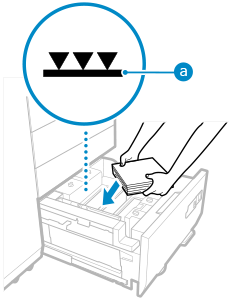

Caricare la carta con il lato di stampa rivolto verso l'alto.
Caricare la carta con il bordo in appoggio al lato sinistro del Paper Deck.
Assicurarsi che la carta caricata non superi la linea di carico limite (). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
Durante il caricamento della carta, assicurarsi che l'altezza della risma non superi i 20 mm (3/4"). Se l'altezza della risma supera i 20 mm (3/4"), è possibile che i bordi della risma si arriccino o pieghino, di conseguenza la qualità della stampa potrebbe risultare bassa.
Quando si caricano fogli rubrica
4
Spingere completamente il Paper Deck nella macchina.
Il meccanismo di sollevamento interno si alza in automatico.
Quando si chiude il Paper Deck, fare attenzione a non incastrare le dita per evitare di ferirsi.
IMPORTANTE
Nei casi descritti di seguito, posizionare le piastre guida laterali in base alla carta da utilizzare. Modifica del formato della carta per l'unitàMulti-drawer Paper Deck-E
Quando si carica la carta nel Paper Deck per la prima volta
Quando il formato della carta caricata è diverso dalla posizione delle piastre guida laterali e la carta è piegata o presenta uno spazio ai bordi
Non sottoporre il fermo posteriore a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Non sottoporre il rullo di alimentazione a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Non sottoporre il Paper Deck a urti violenti durante l'apertura o la chiusura, poiché ciò potrebbe causare malfunzionamenti, danni alla macchina o disallineamenti delle immagini.
Non posizionare carta o altri oggetti nella parte vuota dell'unità Paper Deck accanto alla risma di carta, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Caricare esclusivamente carta nell'apposita area per evitare un malfunzionamento.
NOTA
Quando si carica la carta nel Paper Deck, assicurarsi che il formato carta impostato sia lo stesso della carta che si sta caricando.
Caricare la carta sotto i rulli del fermo posteriore.
Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni.
Se si verifica un problema durante la stampa, si può provare a risolverlo capovolgendo la carta e ricaricandola. Tuttavia, la carta tramata, la carta patinata su un solo lato e la carta stampata in modo diverso sul fronte e sul retro non possono essere capovolte. Sostituire la carta di questo tipo con carta nuova.
Se i rulli di alimentazione sono abbassati, chiudere una volta il Paper Deck, quindi riaprirlo.
Assicurarsi di aver caricato la carta correttamente nell'area impilatura. Se la carta non viene caricata correttamente o rimane nell'area impilatura, potrebbe piegarsi o incepparsi.

Modifica del formato della carta per l'unitàMulti-drawer Paper Deck-E

1
Registrare il formato carta desiderato. Impostazione di formato e tipo di carta per il Paper Deck e cassetto carta
Il formato carta viene rilevato in automatico.
* Se il formato carta rilevato non corrisponde a quello caricato, la carta potrebbe non essere caricata correttamente. Ricaricare la carta.
2
Tirare il vassoio di carta verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
In base alle condizioni di utilizzo, l'apertura del Paper Deck può richiedere un po' di tempo dopo avere premuto il pulsante di apertura.
3

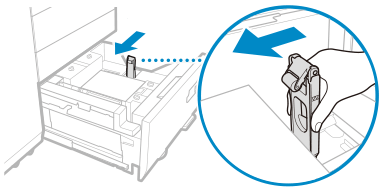

Tenere premuta la leva e far scorrere il fermo posteriore finché non raggiunge la carta da caricare.
4
Rimuovere tutta la carta caricata.
5
Allentare le linguette di bloccaggio (4 punti) sulle piastre guida laterali.
6
Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna fino a quando non si incastrano con la carta da posizionare.
7

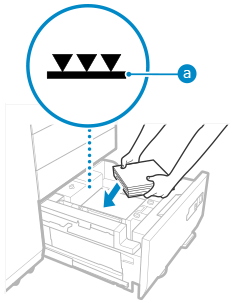

Caricare la carta del formato desiderato con il lato di stampa rivolto verso l'alto.
Prima di caricare la carta, chiudere il Paper Deck una volta e sollevare il meccanismo di sollevamento interno in posizione intermedia. Se si esegue l'allineamento della carta quando il meccanismo di sollevamento interno è troppo abbassato e la carta non entra a contatto con le guide, le piastre guide laterali si stringeranno, causando un inceppamento e impedendo l'alimentazione della carta.
Caricare la risma di carta a circa 10 mm (3/8") di altezza.
Caricare la risma di carta con il bordo in appoggio al lato sinistro del Paper Deck.
Quando si caricano fogli rubrica
8

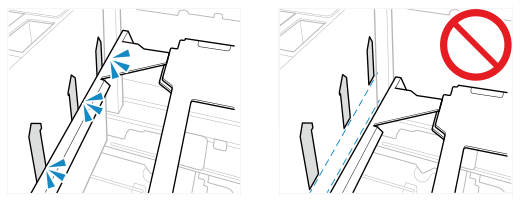

Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna per allinearle al formato carta desiderato.
9
Serrare le linguette di bloccaggio (4 punti) sulle piastre guida laterali.
10

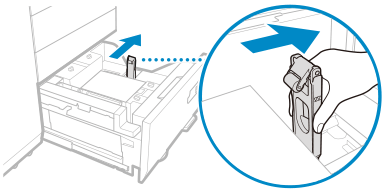

Tenere premuta la leva e far scorrere il fermo posteriore per allinearlo all'indicatore del formato della carta caricata.
11
Caricare la carta rimanente con il lato di stampa rivolto verso l'alto.
Assicurarsi che la carta caricata non superi la linea di carico limite (). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
12
Spingere il Paper Deck completamente all'interno della macchina, finché non scatta in posizione.
Il meccanismo di sollevamento interno si alza in automatico.
13
Modificare il formato carta sul foglio supporto e inserirlo nella piastra supporti.
1
Estrarre il foglio supporto dalla piastra supporti.
2
Attaccare l'etichetta del formato carta corrispondente al nuovo formato carta sul foglio supporto.
3
Inserire il foglio supporto nella piastra supporti.
IMPORTANTE
Non sottoporre il fermo posteriore a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Non sottoporre il rullo di alimentazione a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Non sottoporre il Paper Deck a urti violenti durante l'apertura o la chiusura, poiché ciò potrebbe causare malfunzionamenti, danni alla macchina o disallineamenti delle immagini.
Non posizionare carta o altri oggetti nella parte vuota dell'unità Paper Deck accanto alla risma di carta, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Caricare esclusivamente carta nell'apposita area per evitare un malfunzionamento.
All'interno è fissata una ventola di separazione della carta Multi-drawer Paper Deck-ENon inserire paper clip o altri oggetti estranei nella porta della ventola.
NOTA
Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni.
Se si verifica un problema durante la stampa, si può provare a risolverlo capovolgendo la carta e ricaricandola. Tuttavia, la carta tramata, la carta patinata su un solo lato e la carta stampata in modo diverso sul fronte e sul retro non possono essere capovolte. Sostituire la carta di questo tipo con carta nuova.
Se i rulli di alimentazione sono abbassati, chiudere una volta il Paper Deck, quindi riaprirlo.
