Caricamento della carta in POD Deck Lite-C (opzione)
Per il formato della carta che può essere caricata nell'unità POD Deck Lite-C, vedere quanto segue. Il caricamento di carta di formato diverso da quello utilizzabile potrebbe causare un malfunzionamento.
Carta utilizzabile
Carta utilizzabile
È possibile caricare carta utilizzando Side Guide Plate Fixing Bracket-A per controllare la deviazione dell'alimentazione della carta e ottenere una maggiore precisione di stampa. Utilizzo dell'unità Side Guide Plate Fixing Bracket-A per caricare la carta in POD Deck Lite-C
* È possibile utilizzare Side Guide Plate Fixing Bracket-A quando si carica carta in formato A4R o superiore.
* È possibile utilizzare Side Guide Plate Fixing Bracket-A quando si carica carta in formato A4R o superiore.
Quando si caricano le buste, prestare attenzione all'orientamento e al lato rivolto verso l'alto. Orientamento di caricamento delle buste (POD Deck Lite-C) (Opzionale)
Quando si utilizza carta con un logo, fare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Quando si utilizza carta con un logo, fare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Caricamento della carta in POD Deck Lite-C
Il meccanismo di sollevamento all'interno dei Paper Deck si solleva e si abbassa automaticamente. Quando si carica la carta, fare attenzione a non incastrare le dita, poiché ciò potrebbe causare lesioni personali.
IMPORTANTE
Se finisce la carta e la stampa viene interrotta mentre si sta stampando con l'impostazione pinzatrice, non rimuovere i fogli in uscita che attendono di essere pinzati. (La stampa e la pinzatura riprenderanno una volta rimosso l'inceppamento.)
Se è necessario sollevare il meccanismo di sollevamento (ad esempio, se cadono oggetti all'interno del Paper Deck), non sollevarlo per più di 50 mm (2") o in diagonale, poiché ciò potrebbe causare un malfunzionamento o danni alla macchina.
Non sollevare il meccanismo di sollevamento all'interno dei Paper Deck mentre l'alimentazione principale è accesa, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina. Se è necessario sollevare il meccanismo di sollevamento, ad esempio se cadono oggetti, spegnere l'alimentazione principale con i Paper Deck aperti. Spegnimento della macchina
Se in POD Deck Lite-C viene caricata carta già stampata, potrebbe verificarsi un malfunzionamento. Per stampare sul retro di un foglio già stampato (stampa fronte-retro manuale), caricare la carta nel vassoio multiuso. Caricamento della carta nel vassoio multiuso
All'interno è fissata una ventola di separazione della carta POD Deck Lite-CNon inserire paper clip o altri oggetti estranei nella porta della ventola.
Si possono verificare inceppamenti della carta se si carica la carta nell'unità POD Deck Lite-C in un ambiente a bassa umidità. In caso di inceppamento della carta, seguire le istruzioni sul pannello di controllo per rimuoverla. Assicurarsi inoltre che la carta caricata non sia arricciata.
1

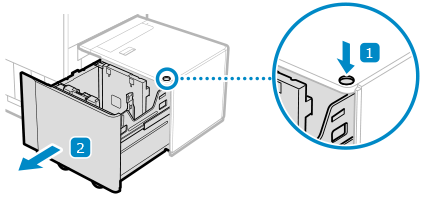

Tirare il vassoio di carta verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
In base alle condizioni di utilizzo, l'apertura del Paper Deck può richiedere un po' di tempo dopo avere premuto il pulsante di apertura.
2
Smazzare la carta e allineare i bordi.
Smazzare i quattro bordi della carta dividendola in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3
Caricare la carta con il lato di stampa rivolto verso l'alto.

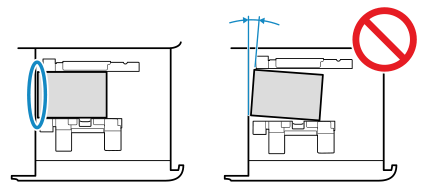

Caricare la carta con il bordo in appoggio al lato sinistro del Paper Deck.

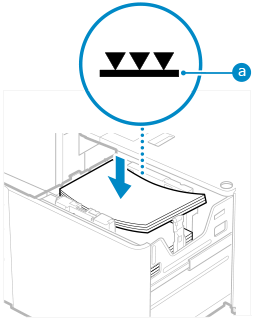

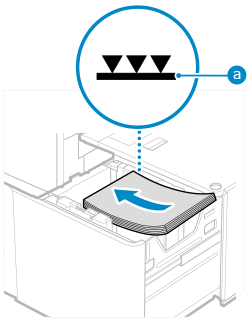

Assicurarsi che la carta caricata non superi la linea di carico limite (
). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.Durante il caricamento della carta, assicurarsi che l'altezza della risma non superi i 20 mm (3/4"). Se l'altezza della risma supera i 20 mm (3/4"), è possibile che i bordi della risma si arriccino o pieghino, di conseguenza la qualità della stampa potrebbe risultare bassa.
Quando si caricano fogli rubrica
Caricarli nell'ordine corretto con le linguette sul lato opposto rispetto alla direzione di caricamento.
4
Spingere il Paper Deck completamente all'interno della macchina, finché non scatta in posizione.
Il meccanismo di sollevamento interno si alza in automatico.
IMPORTANTE
Nei casi descritti di seguito, posizionare le piastre guida laterali in base alla carta da utilizzare. Modifica del formato della carta per l'unitàPOD Deck Lite-C
Quando si carica la carta nel Paper Deck per la prima volta
Quando il formato della carta caricata è diverso dalla posizione delle piastre guida laterali e la carta è piegata o presenta uno spazio ai bordi
Non sottoporre il fermo posteriore a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Non posizionare carta o altri oggetti nella parte vuota dell'unità Paper Deck accanto alla risma di carta, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Caricare esclusivamente carta nell'apposita area per evitare un malfunzionamento.
Se il primo foglio in uscita non viene espulso senza problemi nel vassoio di consegna, si consiglia di posizionare preventivamente nel vassoio di consegna un foglio bianco di formato uguale o superiore a quello della carta in uscita .
NOTA
Quando si carica la carta nel Paper Deck, assicurarsi che il formato carta impostato sia lo stesso della carta che si sta caricando.
Caricare la carta sotto i rulli del fermo posteriore.
Se si verifica un problema durante la stampa, si può provare a risolverlo capovolgendo la carta e ricaricandola.
Utilizzo dell'unità Side Guide Plate Fixing Bracket-A per caricare la carta in POD Deck Lite-C
1
Tirare il vassoio di carta verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
In base alle condizioni di utilizzo, l'apertura del Paper Deck può richiedere un po' di tempo dopo avere premuto il pulsante di apertura.
2

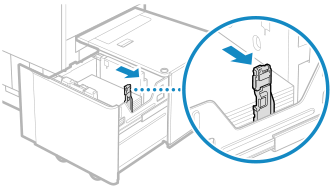

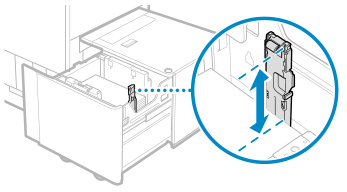

Tenere premuta la leva e far scorrere il fermo posteriore finché non raggiunge la carta da caricare.
3
Rimuovere tutta la carta caricata.
4
Dopo avere chiuso il Paper Deck, aprirlo nuovamente.
Il meccanismo di sollevamento interno si alza in automatico.
5
Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna fino a quando non si incastrano con la carta da posizionare.
6
Caricare la carta con il lato di stampa rivolto verso l'alto.
Preparare una risma di carta alta circa 20 mm (3/4").
Caricare la risma contro il lato sinistro del Paper Deck.
7
Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna per allinearle al formato carta desiderato.
Quando si fanno scorrere le piastre guida laterali, assicurarsi che la risma di carta rimanga a contatto con il lato sinistro del Paper Deck.
Mettere la mano sul foglio per verificare se rimanga completamente piatto. Se la carta non è rimane piatta, la distanza tra le piastre guida laterali è troppo piccola. Regolare nuovamente la posizione delle piastre.
8

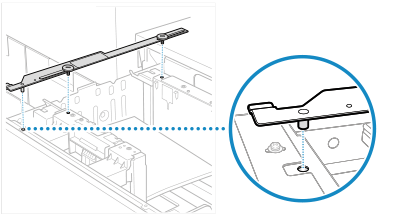

Posizionare l'unità Side Guide Plate Fixing Bracket-A sul Paper Deck inserendo il perno di posizionamento nel foro corrispondente.
9

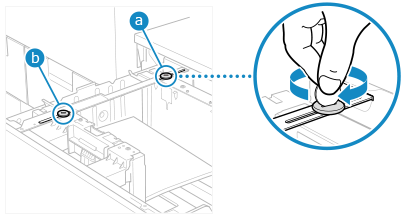

Posizionarsi sul lato sinistro del Paper Deck estratto e serrare la vite a moneta.
Tenendo ferma una delle piastre guida laterali per evitare che si muova, stringere la vite sul lato sinistro () prima, e poi quella sul lato destro (
). Se si stringe la vite a moneta sul lato destro () per prima, la piastra guida laterale potrebbe inclinarsi.
) prima, e poi quella sul lato destro (). Se si stringe la vite a moneta sul lato destro () per prima, la piastra guida laterale potrebbe inclinarsi.Se le viti a moneta vengono strette in modo obliquo o approssimativo, la precisione di stampa sarà inferiore.
Dopo avere stretto le due viti a moneta, verificare che la risma di carta sia a contatto con il lato sinistro del Paper Deck.
Per aumentare ulteriormente la precisione di stampa
Verificare tutte le seguenti voci:

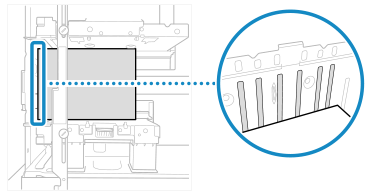

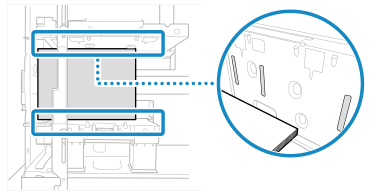

Verificare che la risma di carta sia a contatto con due o più creste del lato sinistro del Paper Deck.
Controllare che la risma di carta sia a contatto con una o più creste sulla piastra guida laterale interna e con una cresta sulla piastra guida laterale esterna.

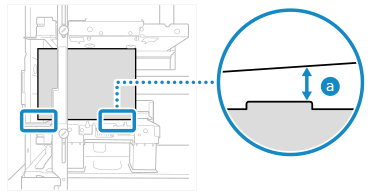

Quando vi è uno spazio tra la risma di carta e una cresta sulla piastra guida esterna (gioco () nella figura), verificare che lo spazio sia compreso tra 0,1 mm e 0,5 mm (da 0,01" a 0,02") (corrispondente all'incirca allo spessore di 1-5 fogli di carta comune da 80 g/m² (20 lb Alta qualità)).
) nella figura), verificare che lo spazio sia compreso tra 0,1 mm e 0,5 mm (da 0,01" a 0,02") (corrispondente all'incirca allo spessore di 1-5 fogli di carta comune da 80 g/m² (20 lb Alta qualità)).
Se il gioco () supera 0,5 mm (0,02"), diminuire la distanza tra le piastre guida laterali allentando la vite a moneta sul lato esterno, quindi serrare nuovamente la vite tenendo ferma la piastra guida laterale esterna per impedire che si sposti.
) supera 0,5 mm (0,02"), diminuire la distanza tra le piastre guida laterali allentando la vite a moneta sul lato esterno, quindi serrare nuovamente la vite tenendo ferma la piastra guida laterale esterna per impedire che si sposti.Se il gioco () è inferiore a 0,1 mm (0,01"), aumentare la distanza tra le piastre guida laterali allentando la vite a moneta sul lato esterno, quindi serrare nuovamente la vite tenendo ferma la piastra guida laterale esterna per impedire che si sposti.
) è inferiore a 0,1 mm (0,01"), aumentare la distanza tra le piastre guida laterali allentando la vite a moneta sul lato esterno, quindi serrare nuovamente la vite tenendo ferma la piastra guida laterale esterna per impedire che si sposti.Se la distanza tra le piastre guida laterali è stata regolata nuovamente, verificare che la risma di carta sia a contatto con due o più creste sul lato sinistro del Paper Deck.
10
Caricare la carta rimanente con il lato di stampa rivolto verso l'alto.
Durante il caricamento della carta, assicurarsi che l'altezza della risma non superi i 20 mm (3/4"). Se l'altezza della risma supera i 20 mm (3/4"), è possibile che i bordi della risma si arriccino o pieghino, di conseguenza la qualità della stampa potrebbe risultare bassa.
Accertarsi che la risma di carta aggiuntiva caricata poggi correttamente sulla risma caricata in precedenza.
11

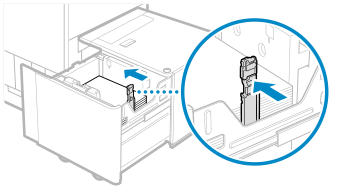

Tenere premuta la leva e far scorrere il fermo posteriore per allinearlo al formato della carta caricata.
Se il fermo posteriore è allineato ma troppo lento o troppo stretto, la carta potrebbe incepparsi, la qualità dell'immagine potrebbe peggiorare o l'interno della macchina potrebbe sporcarsi.
12
Spingere delicatamente il Paper Deck all'interno della macchina fino a quando non scatta in posizione.
Il meccanismo di sollevamento interno si alza in automatico.
Modifica del formato della carta per l'unitàPOD Deck Lite-C
1
Registrare il formato carta desiderato. Impostazione di formato e tipo di carta per il Paper Deck e cassetto carta
Il formato carta viene rilevato in automatico.
* Se il formato carta rilevato non corrisponde a quello caricato, la carta potrebbe non essere caricata correttamente. Ricaricare la carta.
2
Tirare il vassoio di carta verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
In base alle condizioni di utilizzo, l'apertura del Paper Deck può richiedere un po' di tempo dopo avere premuto il pulsante di apertura.
3
Tenere premuta la leva e far scorrere il fermo posteriore finché non raggiunge la carta da caricare.
4
Rimuovere tutta la carta caricata.
5
Spingere il Paper Deck completamente all'interno della macchina, finché non scatta in posizione.
Il meccanismo di sollevamento interno si alza in automatico.
6
Tirare il Paper Deck verso di sé finché non si ferma.
Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.
7
Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna fino a quando non si incastrano con la carta da posizionare.
8
Caricare la carta del formato desiderato con il lato di stampa rivolto verso l'alto.
Preparare una risma di carta alta circa 20 mm (3/4").
Caricare la risma di carta con il bordo in appoggio al lato sinistro del Paper Deck.
Quando si caricano fogli rubrica
Caricarli nell'ordine corretto con le linguette sul lato opposto rispetto alla direzione di caricamento.
9
Tenere premuta la leva e far scorrere la piastra guida laterale esterna e quella interna per allinearle al formato carta desiderato.
Quando si fanno scorrere le piastre guida laterali, assicurarsi che la risma di carta rimanga a contatto con il lato sinistro del Paper Deck.
Piastre guida laterali che sono allineate ma troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
10
Tenere premuta la leva e far scorrere il fermo posteriore per allinearlo all'indicatore del formato della carta caricata.
Se il fermo posteriore è allineato ma troppo lento o troppo stretto, la carta potrebbe incepparsi, la qualità dell'immagine potrebbe peggiorare o l'interno della macchina potrebbe sporcarsi.
11
Caricare la carta rimanente con il lato di stampa rivolto verso l'alto.
Assicurarsi che la carta caricata non superi la linea di carico limite (). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.Durante il caricamento della carta, assicurarsi che l'altezza della risma non superi i 20 mm (3/4"). Se l'altezza della risma supera i 20 mm (3/4"), è possibile che i bordi della risma si arriccino o pieghino, di conseguenza la qualità della stampa potrebbe risultare bassa.
Accertarsi che la risma di carta aggiuntiva caricata poggi correttamente sulla risma caricata in precedenza.
12
Spingere il Paper Deck completamente all'interno della macchina, finché non scatta in posizione.
Il meccanismo di sollevamento interno si alza in automatico.
13
Modificare il formato carta sul foglio supporto e inserirlo nella piastra supporti.
1
Estrarre il foglio supporto dalla piastra supporti.
2
Attaccare l'etichetta del formato carta corrispondente al nuovo formato carta sul foglio supporto.
3
Inserire il foglio supporto nella piastra supporti.
IMPORTANTE
Non sottoporre il fermo posteriore a urti violenti quando si carica la carta nel Paper Deck, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Assicurarsi di caricare la carta con la piastra guida laterale esterna, la piastra guida laterale interna e il fermo posteriore correttamente allineati con i segni del formato carta. Se non sono allineati correttamente, la carta potrebbe incepparsi, la qualità dell'immagine potrebbe peggiorare o l'interno della macchina potrebbe sporcarsi.
Non posizionare carta o altri oggetti nella parte vuota dell'unità Paper Deck accanto alla risma di carta, poiché ciò potrebbe causare malfunzionamenti o danni alla macchina.
Caricare esclusivamente carta nell'apposita area per evitare un malfunzionamento.
Se il primo foglio in uscita non viene espulso senza problemi nel vassoio di consegna, si consiglia di posizionare preventivamente nel vassoio di consegna un foglio bianco di formato uguale o superiore a quello della carta in uscita .
NOTA
Se si verifica un problema durante la stampa, si può provare a risolverlo capovolgendo la carta e ricaricandola.
