Caricamento della carta nel Paper Deck e nel cassetto carta
Caricare la carta comunemente usata nel Paper Deck o nel cassetto carta, che può contenere grandi quantità di carta.
IMPORTANTE
Caricamento di un formato carta fisso
Caricare un formato carta diverso (rispetto al formato fisso) può portare a un malfunzionamento.
Non caricare carta già stampata
Se nel cassetto viene caricata carta già stampata, potrebbe verificarsi un malfunzionamento. Per stampare sul retro di carta stampata (stampa fronte-retro manuale), caricare la carta nel vassoio multiuso. Caricamento della carta nel vassoio multiuso
Caricamento della carta nel Paper Deck
Nel Paper Deck è possibile caricare un solo formato carta fisso tra Letter e A4, B5. Per passare da un formato all'altro, mettersi in contatto con il rivenditore o il responsabile dell'assistenza.
Quando si carica carta con logo, prestare attenzione all'orientamento e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Quando si carica carta con logo, prestare attenzione all'orientamento e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
1
Tirare il vassoio di carta verso di sé finché non si ferma.
2
Smazzare la carta e allineare i bordi.
Smazzare i quattro bordi della carta dividendola in piccole risme e allineare i bordi battendo alcune volte la carta su una superficie piana.
3
Caricare la carta.
1
Abbinare il formato della carta da caricare all'impostazione del formato carta del Paper Deck.
2

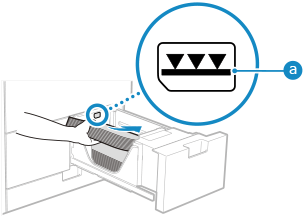

Caricare la carta con il lato da stampare rivolto verso il basso.
Caricare la carta con il bordo in appoggio al lato destro del Paper Deck.
Assicurarsi che la carta caricata non superi la linea di carico limite (
). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.4
Spingere il Paper Deck per inserirlo completamente.
5
Impostare il tipo di carta, in base alle esigenze. Impostazione di formato e tipo di carta per il Paper Deck e cassetto carta
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si carica carta di tipo diverso, modificare l'impostazione del tipo di carta.
IMPORTANTE
Uso corretto del Paper Deck
Non posizionare alcun oggetto in aree diverse da quella in cui si carica la carta per evitare un malfunzionamento o un inceppamento della carta.
Caricare esclusivamente carta nell'apposita area per evitare un malfunzionamento.
NOTA
Se si verifica un problema durante la stampa, si può provare a risolverlo capovolgendo la carta e ricaricandola.
Caricamento della carta nel cassetto della carta
Il metodo di impostazione varia a seconda del formato della carta da caricare.
Quando si caricano buste o carta in formato A3, A4 o in altri formati standard
Quando si carica carta in formato personalizzato
* Nel cassetto della carta è possibile caricare fogli rubrica. (Caricamento dei fogli rubrica nel cassetto carta)
Caricamento di carta di formato standard
È possibile caricare correttamente la carta allineando le guide sul cassetto con i contrassegni.
Quando si utilizzano buste o carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto.
Quando si utilizzano buste o carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto.
1
Tirare il cassetto verso di sé fino a che non si ferma.
2
Allineare le guide della carta con il formato della carta da caricare.
1

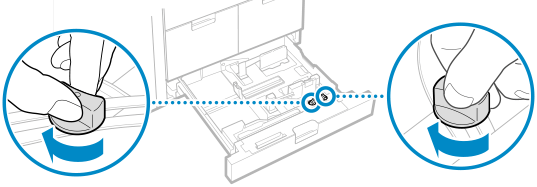

Allentare la vite di fissaggio.
2

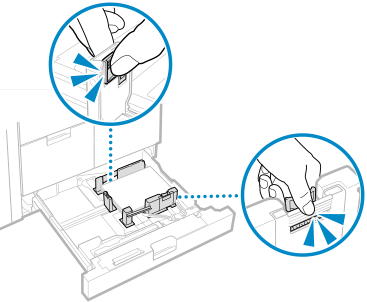

Tenendo la leva di sblocco, spostare la guida della carta.
3

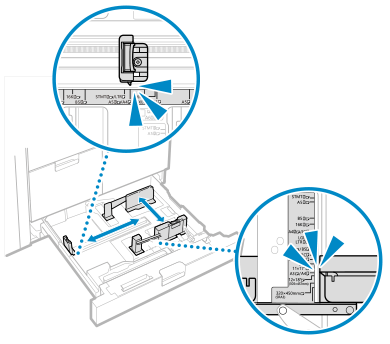

Allineare le sporgenze sulle guide della carta con l'indicatore del formato della carta da caricare.
Allineare le guide della carta alla posizione in cui si sente un clic.
Se le guide non sono allineate correttamente, il formato della carta caricata non sarà visualizzato correttamente sullo schermo del pannello di controllo. In più, potrebbe verificarsi un inceppamento della carta, le stampe potrebbero risultare macchiate e all'interno della macchina potrebbero crearsi delle zone sporche.
Se le guide non sono allineate correttamente, il formato della carta caricata non sarà visualizzato correttamente sullo schermo del pannello di controllo. In più, potrebbe verificarsi un inceppamento della carta, le stampe potrebbero risultare macchiate e all'interno della macchina potrebbero crearsi delle zone sporche.
L'indicatore del formato carta potrebbe indicare un formato non caricabile sulla macchina. Per conoscere i formati carta che possono essere caricati, fare riferimento a quanto segue:
Se non c'è un indicatore del formato per la carta da caricare, usare il metodo per i formati personalizzati. Caricamento di carta di formato non standard
4

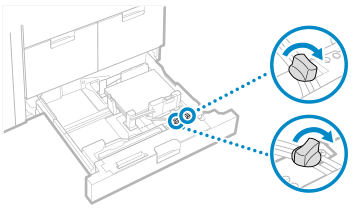

Stringere la vite di fissaggio.
Non stringere la vite di fissaggio mentre si tengono abbassate le guide della carta. Ciò potrebbe causare l'inceppamento della carta.
3
Smazzare la carta e allineare i bordi.
Smazzare bene i quattro bordi della carta in entrambe le direzioni.
Dopo aver smazzato la carta, allineare i bordi su una superficie piana.
4

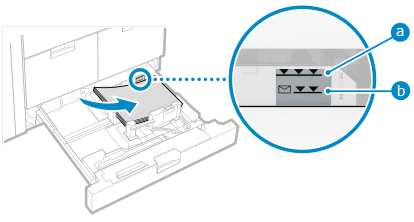

Caricare la carta con il lato da stampare rivolto verso il basso.
Caricare la carta con il bordo in appoggio al lato destro del cassetto.
Assicurarsi che la carta caricata non superi la linea di carico limite ( per formati diversi dalle buste e
per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.5
Inserire delicatamente il cassetto nella macchina.
6
Impostare il formato e il tipo di carta, in base alle esigenze. Impostazione di formato e tipo di carta per il Paper Deck e cassetto carta
Il formato carta viene rilevato in automatico. Formati carta che possono essere rilevati in automatico
* Se il formato carta rilevato non corrisponde a quello caricato, la carta potrebbe non essere caricata correttamente. Ricaricare la carta.
* Se viene caricata carta di un formato che non viene rilevato in automatico o viene rilevato un formato diverso anche dopo aver ricaricato la carta, cambiare l'impostazione del formato carta.
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si carica carta di tipo diverso, modificare l'impostazione del tipo di carta.
NOTA
Se sul cassetto viene attaccata un'etichetta che indica il formato carta, sostituire l'etichetta dopo aver cambiato il formato carta. Paper Deck e cassetto carta
Caricamento di carta di formato non standard
È possibile caricare correttamente la carta allineando le guide sul cassetto con la carta.
Quando si utilizza carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
Quando si utilizza carta con logo, prestare attenzione all'orientamento della carta caricata e a quale lato è rivolto verso l'alto. Orientamento di caricamento della carta con logo
1
Tirare il cassetto verso di sé fino a che non si ferma.
2
Allentare la vite di fissaggio.
3
Far scorrere le guide della carta verso l’esterno.
Tenendo la leva di sblocco, spostare le guide della carta.
4
Smazzare la carta e allineare i bordi.
Smazzare bene i quattro bordi della carta in entrambe le direzioni.
Dopo aver smazzato la carta, allineare i bordi su una superficie piana.
5
Caricare la carta con il lato da stampare rivolto verso il basso.
Caricare la carta con il bordo in appoggio al lato destro del cassetto.
Assicurarsi che la carta caricata non superi la linea di carico limite ( per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.
per formati diversi dalle buste e per le buste). Se la supera, potrebbe verificarsi un'errata alimentazione dei fogli o un inceppamento della carta.6

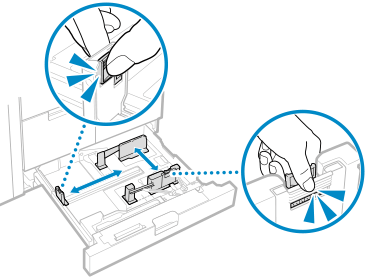

Allineare le guide della carta in base alla larghezza e alla lunghezza della carta.
Mentre si tiene la leva di sblocco, allineare le guide in base alla larghezza e alla lunghezza della carta.
Le guide allineate che sono troppo larghe o troppo strette possono provocare inceppamenti o un'errata alimentazione dei fogli.
7

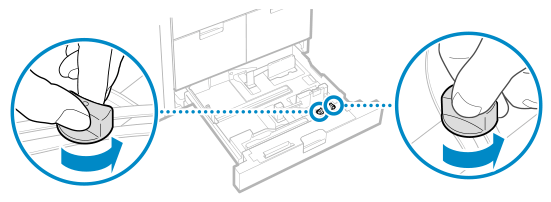

Stringere la vite di fissaggio.
Non stringere la vite di fissaggio mentre si tengono abbassate le guide della carta. Ciò potrebbe causare l'inceppamento della carta.
8
Inserire delicatamente il cassetto nella macchina.
9
Impostare il formato e il tipo di carta. Impostazione di formato e tipo di carta per il Paper Deck e cassetto carta
Impostare il formato (lunghezza del lato) della carta caricata.
Per impostazione predefinita, il tipo di carta è impostato su Comune 1 o Comune 2. Se si carica carta di tipo diverso, modificare l'impostazione del tipo di carta.
