Impostazioni/Registrazione] nella schermata [Home] o in un'altra schermata. [Controllo metodo manutenzione]Aggiungere i punti al Staple Finisher-AQ e Booklet Finisher-AQ
Quando i punti nell'unità di pinzatura o nell'unità di pinzatura a sella del Staple Finisher-AQ o Booklet Finisher-AQ si esauriscono, viene visualizzato [
] in basso a destra dello schermo. In questo caso, sostituire la confezione di punti di pinzatura con una nuova e aggiungere altri punti di pinzatura.
È possibile premere [] per visualizzare un video passo passo su come sostituire la confezione di punti di pinzatura.
] in basso a destra dello schermo. In questo caso, sostituire la confezione di punti di pinzatura con una nuova e aggiungere altri punti di pinzatura.È possibile premere [
] per visualizzare un video passo passo su come sostituire la confezione di punti di pinzatura.* È possibile riprodurre il video della procedura di sostituzione in qualsiasi momento premendo [ Impostazioni/Registrazione] nella schermata [Home] o in un'altra schermata. [Controllo metodo manutenzione]
Impostazioni/Registrazione] nella schermata [Home] o in un'altra schermata. [Controllo metodo manutenzione]Sostituzione della confezione di punti di pinzatura dell'unità di pinzatura
1
Aprire il pannello anteriore del finisher.
2
Rimuovere la cartuccia punti.
Afferrare la manopola verde della cartuccia punti ed estrarla completamente.
3
Rimuovere la confezione di punti dalla cartuccia punti.
4
Estrarre una nuova confezione di punti di pinzatura dalla scatola.
Dopo aver inserito la confezione di punti di pinzatura nella cartuccia punti, rimuovere il sigillo che tiene insieme i punti.
5
Installare la nuova confezione di punti di pinzatura nella cartuccia punti.
6

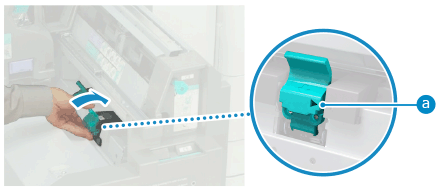

Installare la cartuccia punti nel finisher.
Tenere la manopola verde sulla cartuccia punti e spingere con decisione la cartuccia fino in fondo.
7
Chiudere il pannello anteriore del finisher.
Sostituzione della confezione di punti di pinzatura dell'unità di pinzatura a sella (Solo per Booklet Finisher-AQ)
1
Aprire il pannello anteriore del finisher.
2
Estrarre l'unità di pinzatura a sella.
3
Rimuovere le due cartucce punti.
4
Premere le parti blu su entrambi i lati del coperchio della cartuccia punti e aprirla.
5
Rimuovere la confezione di punti di pinzatura tenendo entrambi i lati della confezione di punti di pinzatura.
6
Estrarre una nuova confezione di punti di pinzatura dalla scatola.
7

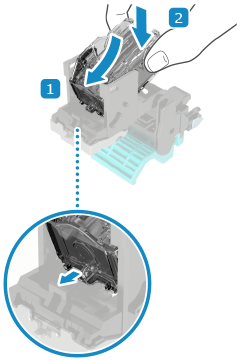

Caricare la nuova confezione di punti nella cartuccia punti.
Inserire diagonalmente la linguetta sulla parte anteriore della confezione di punti di pinzatura nel foro della cartuccia punti e spingere verso il basso la parte posteriore della confezione finché non scatta in posizione.
* Assicurarsi di inserire prima la parte anteriore della confezione di punti di pinzatura. Non tentare di inserire prima la parte posteriore della confezione.
* Assicurarsi di inserire prima la parte anteriore della confezione di punti di pinzatura. Non tentare di inserire prima la parte posteriore della confezione.
8
Chiudere il coperchio della confezione di punti di pinzatura.
9
Installare le due cartucce punti nell'unità di pinzatura a sella.
Assicurarsi che le confezioni di punti di pinzatura siano inserite in modo che i segni di posizionamento (
) sono allineati.
) sono allineati.10
Spingere l'unità di pinzatura a sella.
11
Chiudere il pannello anteriore del finisher.
NOTA
Se la macchina non esegue la pinzatura dopo aver installato una nuova confezione di punti di pinzatura
I punti di pinzatura potrebbero non raggiungere l'estremità anteriore della cartuccia. Riposizionare i punti di pinzatura. [Riposizionamento punti pinzatura a sella]
