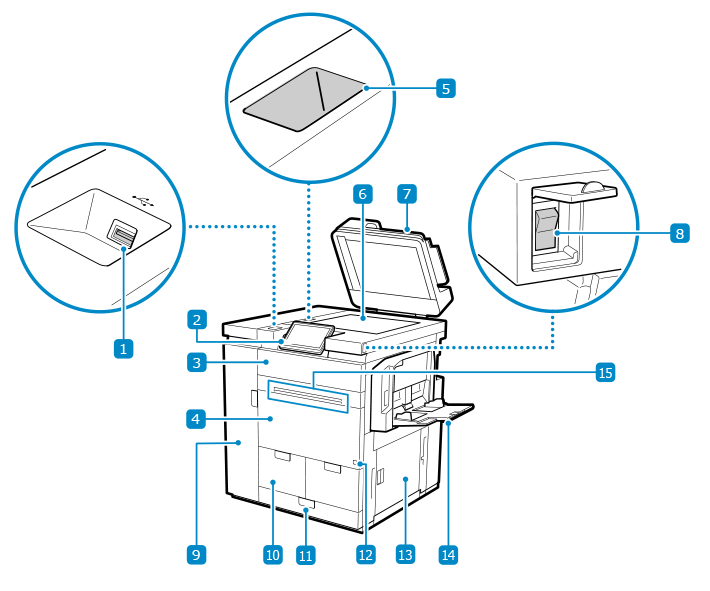

Lato anteriore
Porta USB (per dispositivi USB) (lato anteriore dell'unità principale)È possibile connettere un dispositivo di memoria USB o una tastiera USB disponibili in commercio.
* Supporta USB 2.0.
Pannello di controlloUtilizzare il display del pannello touch per svolgere operazioni sulla macchina e verificarne lo stato. Pannello di controllo
Coperchio per la sostituzione del tonerAprire questo coperchio per sostituire la cartuccia del toner. Sostituzione delle cartucce di toner
Pannello anteriore dell'unità principaleAprire il coperchio quando si verifica un inceppamento della carta. Carta inceppata nel pannello anteriore dell'unità principale
Contenitore dei panni per la pulizia del vetroDa usare per conservare il panno di pulizia del vetro.
Vetro di letturaPosizionare sul vetro di lettura libri, carta spessa, carta sottile e altri originali che non possono essere posizionati nell'alimentatore. Gli originali posizionati vengono scansionati in uno stato fisso. Posizionamento degli originali
AlimentatoreÈ possibile posizionare più fogli di originali nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta. Alimentatore fronte-retro un passaggio
Interruttore di alimentazioneAccendere e spegnere la macchina. Accensione e spegnimento della macchina
Coperchio anteriore sinistroAprire questo coperchio quando si verifica un inceppamento della carta o quando si sostituisce il contenitore del toner di scarto.
Paper Deck 1 e Paper Deck 2Caricare la carta usata di frequente. Paper Deck e cassetto carta
Cassetto della cartaCaricare la carta usata di frequente. È anche possibile caricare carta di un formato non caricabile nei Paper Deck. Paper Deck e cassetto carta
Codice del tonerQuesto codice indica il tipo di toner originale che può essere utilizzato con la macchina. Utilizzare un toner il cui codice includa le stesse lettere di quello riportato sul pannello anteriore della macchina.
Pannello destro dell'unità principaleAprire il coperchio quando si verifica un inceppamento della carta.
Vassoio multiusoPer utilizzare temporaneamente carta non caricata nel cassetto della carta, caricare la carta nel vassoio multiuso. Vassoio multiuso
Aprirlo quando si verifica un inceppamento della carta. Inceppamenti carta nel vassoio multiuso
Prese d'ariaL'aria all'interno della macchina viene rilasciata attraverso le prese d’aria per consentire il raffreddamento della macchina.
Non posizionare oggetti accanto alle prese d’aria perché potrebbero impedire il raffreddamento.
IMPORTANTE
Se si collega un dispositivo che supera la capacità di alimentazione indicata di seguito fornita dalla macchina alla porta USB (per i dispositivi USB), la macchina potrebbe danneggiarsi.
Lato anteriore destro: 5 V 500 mA
Lato posteriore destro: 5 V 900 mA
Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi sul vetro di lettura.
NOTA
Per ulteriori informazioni sulla configurazione della macchina quando sono installate le opzioni e sui nomi delle unità opzionali, fare riferimento a quanto segue.
Per garantire un uso efficiente della macchina, pulire regolarmente la superficie della macchina e il vetro di lettura.
Pulire l’alimentatore se si verificano i seguenti problemi durante l’utilizzo dell’alimentatore: Pulizia dell’alimentatore
Gli originali si sporcano
Gli originai si inceppano di frequente
Le stampe risultano macchiate a seguito della scansione, della copia o dell’invio di fax
Il formato dell'originale non viene rilevato correttamente
