Carta inceppata nel pannello anteriore dell'unità principale
Rimuovere la carta inceppata nel pannello anteriore dell'unità principale. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
L'unità di fissaggio e l'area circostante sono soggette ad alte temperature. Quando si rimuove la carta inceppata nel Passaggio 3, assicurarsi di non toccare nulla in questa zona.
La guida di uscita interna e l'area circostante sono soggette ad alte temperature. Quando si rimuove la carta inceppata nel Passaggio 7, assicurarsi di non toccare nulla in questa zona.
1
Aprire il pannello anteriore dell'unità principale.
2

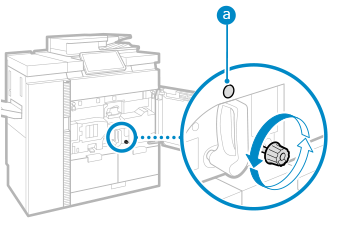

Ruotare la manopola di consegna (C1).
Ruotare la manopola circa 15 volte fino a quando la luce (
) si spegne.
) si spegne.Verificare la presenza di carta inceppata nell'unità di trasporto di fissaggio.
1

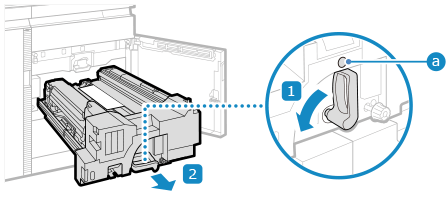

Ruotare la leva C2 verso sinistra.
2
Tenendo la leva C2, estrarre l'unità di trasporto di fissaggio.
Se l'indicatore di blocco della leva C2 () si illumina in rosso, la leva C2 non può essere sbloccata. Seguire le istruzioni sullo schermo per rimuovere la carta inceppata.
) si illumina in rosso, la leva C2 non può essere sbloccata. Seguire le istruzioni sullo schermo per rimuovere la carta inceppata.4
Verificare la presenza di carta inceppata nella guida fronte-retro (C3).
1

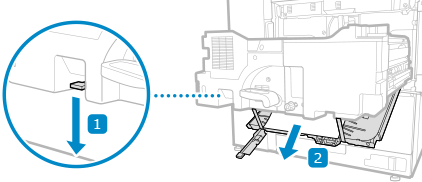

Aprire la guida fronte-retro (C3).
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida fronte-retro (C3).
5
Verificare la presenza di carta inceppata nella guida di pre-riallineamento superiore (C4).
1

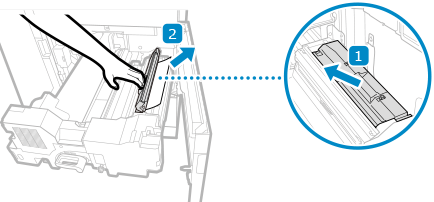

Aprire la guida di pre-riallineamento superiore (C4).
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Quando si rilascia la guida di pre-riallineamento superiore (C4), questa si chiude.
6
Rimuovere tutta la carta rimasta sul nastro di alimentazione (C5).
Verificare se la carta è inceppata nell'unità di uscita interna.
1
Aprire la guida dell'unità di uscita interna (C6).
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida dell'unità di uscita interna (C6).
8

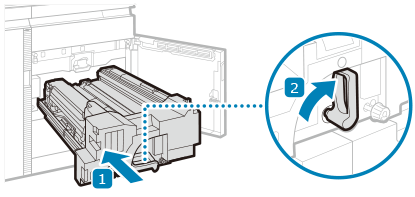

Riportare l'unità di trasporto di fissaggio nella posizione iniziale.
1
Tenendo la leva C2, spingere delicatamente l'unità di trasporto di fissaggio nella macchina.
Quando si spinge l'unità di trasporto di fissaggio, la leva C2 che si sta tenendo potrebbe muoversi e sollevarsi.
2
Ruotare la leva C2 verso destra.
9
Chiudere il pannello anteriore dell'unità principale.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
