Staple Finisher-AQ, Booklet Finisher-AQ, Unità Foratrice e Inner Booklet Trimmer-A
Per pinzare e piegare la carta, e utilizzare altre funzioni di finitura, installare l'unità opzionale Staple Finisher-AQ o Booklet Finisher-AQ.
Installando la seguente unità unità foratrice nel finisher, sarà possibile utilizzare anche la funzione di foratura.
Installando la seguente unità unità foratrice nel finisher, sarà possibile utilizzare anche la funzione di foratura.
Puncher Unit-BZ
Puncher Unit-CA
Puncher Unit-BY
Collegando Inner Booklet Trimmer-A a Booklet Finisher-AQ, è possibile rifinire e allineare in modo ordinato i bordi della carta per opuscolo pinzato a sell.
Se si installa il Multi Function Professional Puncher-C, è possibile effettuare diversi tipi di fori. Per ulteriori informazioni sull'unità Multi Function Professional Puncher-C, vedere il manuale dell'unità Multi Function Professional Puncher-C.
Funzioni di finitura disponibili
Di seguito sono mostrate le funzioni di finitura disponibili quando si installa Staple Finisher-AQ o Booklet Finisher-AQ.
Funzioni di ordinamento
Fascicolazione
Gruppo
Sfalsamento
Funzioni di pinzatura
Angolo
Doppia
Pinzatura a sella*1
Rifilatura*1*2
Funzioni di piegatura
Piegatura a sella*1
Funzioni di foratura
Foratura*3
*1Disponibile solo quando si installa Booklet Finisher-AQ.
*2Disponibile solo quando si installa Inner Booklet Trimmer-A.
*3Disponibile solo quando si installa Unità Foratrice.
NOTA
Per ulteriori informazioni sulle funzioni di finitura, fare riferimento a quanto segue:
Precauzioni per l'utilizzo delle funzioni di finitura
Precauzioni per l'utilizzo di Fascicolazione e Raggruppamento
Se il limite di carico viene raggiunto durante l'abbassamento del vassoio, la carta viene espulsa automaticamente in un vassoio disponibile. Se tutti i vassoi disponibili hanno raggiunto il limite di carico, la stampa viene sospesa. Quando la carta espulsa viene rimossa dal vassoio, la stampa riprende.
Precauzioni per l'utilizzo della pinzatura
Il numero di fogli che possono essere pinzati varia a seconda del tipo di carta e dello spessore. Specifiche
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Rimuovere la carta pinzata una volta che è stata completamente espulsa sul vassoio e non rimuoverla in fase di pinzatura.
Quando compare [Caricare i punti nell'unità di pinzatura.], sostituire il contenitore dei punti e aggiungere più punti. Aggiunta di punti di pinzatura (opzionale)
Se il vassoio raggiunge la posizione limite inferiore, la stampa viene sospesa. Quando la carta espulsa viene rimossa dal vassoio, la stampa riprende.
Precauzioni per l'utilizzo della pinzatura a sella
Le condizioni di piegatura variano a seconda del tipo di carta e del numero di fogli.
Nomi delle parti e relative funzioni
Vista esterna

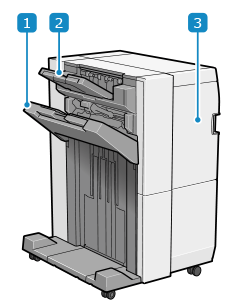

Staple Finisher-AQ

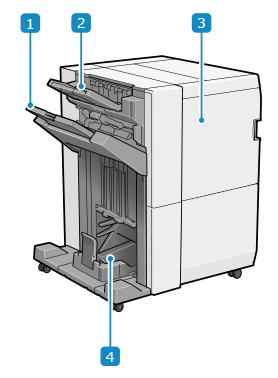

Booklet Finisher-AQ
Vassoio di consegna (Vassoio B)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
* Se [Modo di impilatura grande capacità] è impostato su [On], le stampe vengono preferibilmente inviate al vassoio B indipendentemente dalle impostazioni di [Impostazioni vassoio di consegna]. [Modo di impilatura grande capacità] (Solo per Serie 8100)
* Se [Modo di impilatura grande capacità] è impostato su [On], le stampe vengono preferibilmente inviate al vassoio B indipendentemente dalle impostazioni di [Impostazioni vassoio di consegna]. [Modo di impilatura grande capacità] (Solo per Serie 8100)
Vassoio di consegna (Vassoio A)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
* Se [Modo di impilatura grande capacità] è impostato su [On], le stampe vengono preferibilmente inviate al vassoio B indipendentemente dalle impostazioni di [Impostazioni vassoio di consegna]. [Modo di impilatura grande capacità] (Solo per Serie 8100)
* Se [Modo di impilatura grande capacità] è impostato su [On], le stampe vengono preferibilmente inviate al vassoio B indipendentemente dalle impostazioni di [Impostazioni vassoio di consegna]. [Modo di impilatura grande capacità] (Solo per Serie 8100)
Pannello anterioreAprirlo in caso di inceppamento della carta o dei punti e per aggiungere i punti.
Quando si installa Unità Foratrice, aprirlo per smaltire i residui di foratura.
Quando si installa Unità Foratrice, aprirlo per smaltire i residui di foratura.
Vassoio opuscoliRiceve gli opuscoli pinzati a sella.
NOTA
Il vassoio di consegna B allinea la carta in uscita con le due guide di allineamento. È possibile regolare la posizione di queste guide.
Interno
Staple Finisher-AQ
Booklet Finisher-AQ
Vassoio per punti di scartoEstrarlo per smaltire i punti di scarto. Smaltimento dei punti di scarto (opzionale)
Vassoio dei residui di rifilatura (quando si installa l'unità Inner Booklet Trimmer-A)Estrarlo per smaltire i residui di rifilatura. Smaltimento dei residui di ritaglio (opzionale)
Vassoio dei residui di foratura (quando si installa Unità Foratrice)Estrarlo per smaltire i residui di foratura.
Unità di pinzatura a sellaEstrarla quando si verifica un inceppamento della carta o dei punti e per aggiungere i punti.
Specifiche
Formato carta, tipo e grammatura base | Tutta la carta che può passare attraverso la macchina*1 Carta utilizzabile |
Capacità del vassoio di consegna (Vassoio A)*2 | Senza impostazioni di finitura, fascicolazione, raggruppamento A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") di altezza (equivalente a 125 fogli) Buste: 30 fogli Piegatura a Z (quando è collegata l’unità Paper Folding Unit-K) A3, B4, A4R, LTRR, LGL, 11" x 17": 30 fogli Piegatura a metà (quando è collegata l’unità Paper Folding Unit-K) A4R, LTRR: 30 fogli |
Capacità del vassoio di consegna (Vassoio B)*2 | Senza impostazioni di finitura, fascicolazione, raggruppamento A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") in altezza (equivalente a 2.000 fogli) A5, A5R, STMTR: 216 mm (8 1/2") in altezza (equivalente a 1.500 fogli) A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") di altezza (equivalente a 1.000 fogli) Buste Kakugata 2: 300 fogli Tutti tranne Kakugata 2: 150 fogli Piegatura a Z (quando è collegata l’unità Paper Folding Unit-K) A3, B4, 11" x 17": 30 fogli A4R, LTRR, LGL: 15 fogli Piegatura a metà (quando è collegata l’unità Paper Folding Unit-K) A4R, LTRR: 50 fogli Foglio lungo (da 210,0 mm x 487,8 mm a 330,2 mm x 1.300 mm (da 8 1/4" x 19 1/4" a 13" x 51 1/4")) Quando non è collegato nessuno dei modelli Vassoio per l'alimentazione del Banner-B o Vassoio per l'alimentazione del Banner-C o si utilizza carta con una lunghezza di 762 mm (30") o superiore Supporto manuale Quando è collegato Vassoio per l'alimentazione del Banner-B o Vassoio per l'alimentazione del Banner-C (da 487,8 mm a 762,0 mm (da 19 1/4" a 30")) Da 52 g/m² a 150 g/m² (da 14 lb alta qualità a 39,9 lb alta qualità): 100 fogli Da 151 g/m² a 300 g/m² (da 55,8 lb copertina a 110,9 lb copertina): 50 fogli Quando l'opzione [Modo di impilatura grande capacità] è impostata su [On] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") di altezza (equivalente a 4.000 fogli)*3*4 A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") in altezza (equivalente a 2.000 fogli) A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") di altezza (equivalente a 1.500 fogli) A6R: 147 mm (5 3/4") in altezza (equivalente a 1.000 fogli) Sfalsamento Uguale a "Senza impostazioni di finitura, fascicolazione, raggruppamento" *5 Pinzatura (Angolo, Doppia) A4, B5, LTR, EXEC, 16K: 200 copie, 3.000 fogli in totale o altezza pari a 490 mm (19 1/4") A4R, B5R, LTRR, 16KR: 200 copie, 2.000 fogli in totale o altezza pari a 285 mm (11 1/4") A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 copie, per un totale di 1.500 fogli, o 216 mm (8 1/2") di altezza*6 |
Capacità del vassoio opuscoli (solo Booklet Finisher-AQ) | Carta da 60 g/m² a 81,4 g/m² (da 16 lb alta qualità a 21,7 lb alta qualità) Rilegatura di 11-15 fogli: 10 copie Rilegatura di 16-20 fogli: 5 copie Carta da 60 g/m² a 105 g/m² (da 16 lb alta qualità a 28 lb alta qualità) Rilegatura di 2-5 fogli: 25 copie Rilegatura di 6-10 fogli: 15 copie Carta da 106 g/m² a 220 g/m² (da 29 lb alta qualità a 80 lb copertina) Rilegatura di 2-5 fogli: 3 copie |
Numero di fogli che possono essere pinzati | Angolo e Doppia (carta non patinata) A4, B5, LTR, EXEC, 16K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 100 fogli Da 90,1 g/m² a 128 g/m² (da 24 lb alta qualità a 34 lb alta qualità): 60 fogli Da 128,1 g/m² a 150 g/m² (da 34,1 lb alta qualità a 39,9 lb alta qualità): 50 fogli Da 150,1 g/m² a 180 g/m² (da 55,5 lb copertina a 66 lb copertina): 40 fogli Da 180,1 g/m² a 220 g/m² (da 66,6 lb copertina a 80 lb copertina): 30 fogli Da 220,1 g/m² a 256 g/m² (da 81,4 lb copertina a 94,7 lb copertina): 25 fogli Da 256,1 g/m² a 300 g/m² (da 94,7 lb copertina a 110 lb copertina): 15 fogli A4R, B5R, LTRR, 16KR Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 65 fogli Da 90,1 g/m² a 128 g/m² (da 24 lb alta qualità a 34 lb alta qualità): 60 fogli Da 128,1 g/m² a 150 g/m² (da 34,1 lb alta qualità a 39,9 lb alta qualità): 50 fogli Da 150,1 g/m² a 180 g/m² (da 55,5 lb copertina a 66 lb copertina): 40 fogli Da 180,1 g/m² a 220 g/m² (da 66,6 lb copertina a 80 lb copertina): 30 fogli Da 220,1 g/m² a 256 g/m² (da 81,4 lb copertina a 94,7 lb copertina): 25 fogli Da 256,1 g/m² a 300 g/m² (da 94,7 lb copertina a 110 lb copertina): 15 fogli A3, B4, LGL, 11" x 17", 8K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 65 fogli Da 90,1 g/m² a 128 g/m² (da 24 lb alta qualità a 34 lb alta qualità): 50 fogli Da 128,1 g/m² a 150 g/m² (da 34,1 lb alta qualità a 39,9 lb alta qualità): 40 fogli Da 150,1 g/m² a 180 g/m² (da 55,5 lb copertina a 66 lb copertina): 30 fogli Da 180,1 g/m² a 220 g/m² (da 66,6 lb copertina a 80 lb copertina): 25 fogli Da 220,1 g/m² a 256 g/m² (da 81,4 lb copertina a 94,7 lb copertina): 20 fogli Da 256,1 g/m² a 300 g/m² (da 94,7 lb copertina a 110 lb copertina): 10 fogli 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 65 fogli Da 90,1 g/m² a 128 g/m² (da 24 lb alta qualità a 34 lb alta qualità): 35 fogli Da 128,1 g/m² a 150 g/m² (da 34,1 lb alta qualità a 39,9 lb alta qualità): 25 fogli Da 150,1 g/m² a 220 g/m² (da 55,5 lb copertina a 80 lb copertina): 20 fogli Da 220,1 g/m² a 256 g/m² (da 81,4 lb copertina a 94,7 lb copertina): 15 fogli Da 256,1 g/m² a 300 g/m² (da 94,7 lb copertina a 110 lb copertina): 10 fogli Angolo e Doppia (carta patinata) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR Da 106 g/m² a 128 g/m² (da 29 lb alta qualità a 34 lb alta qualità): 35 fogli Da 128,1 g/m² a 150 g/m² (da 34 lb alta qualità a 40 lb alta qualità): 20 fogli A3, B4, LGL, 11" x 17", 8K Da 106 g/m² a 128 g/m² (da 29 lb alta qualità a 34 lb alta qualità): 30 fogli Da 128,1 g/m² a 150 g/m² (da 34 lb alta qualità a 40 lb alta qualità): 20 fogli 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") Da 106 g/m² a 150 g/m² (da 29 lb alta qualità a 40 lb alta qualità): 15 fogli |
Foratura (quando si installa Unità Foratrice) | Numero di fori praticati e formato carta Quando si installa Puncher Unit-BZ: Due fori: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Quattro fori: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Quando si installa Puncher Unit-BY: Due fori: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Tre fori: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Quando si installa Puncher Unit-CA: Quattro fori: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Grammatura base della carta Da 52 g/m² a 300 g/m² (da 14 lb alta qualità a 110 lb copertina) |
Pinzatura e piegatura a sella (solo Booklet Finisher-AQ) | Formato carta A3, B4, A4R, 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", Formato personalizzato (da 210 mm x 279,4 mm a 330,2 mm x 487,7 mm (da 8 1/4" x 11" a 13" x 19 1/4")) Grammatura base della carta Grammatura base delle pagine del documento: da 60 g/m² a 220 g/m² (da 16 lb alta qualità a 80 lb copertina) Grammatura base della copertina: da 60 g/m² a 300 g/m² (da 16 lb alta qualità a 110,9 lb copertina) Numero di fogli che possono essere pinzati con pinzatura a sella (carta non patinata) Da 60 g/m² a 81,4 g/m² (da 16 lb bond a 21,7 lb bond): 20 fogli Da 81,5 g/m² a 105 g/m² (da 21,7 lb alta qualità a 27,9 lb alta qualità): 10 fogli Da 106 g/m² a 220 g/m² (da 28,2 lb bond a 81,4 lb cover): 5 fogli Numero di fogli che possono essere piegati con piegatura a sella (carta patinata) Da 106 g/m² a 150 g/m² (da 28,2 lb alta qualità a 39,9 lb alta qualità): 5 fogli Numero di fogli che possono essere piegati con piegatura a sella Da 60 g/m² a 105 g/m² (da 16 lb bond a 27,9 lb bond): 5 fogli Da 106 g/m² a 220 g/m² (da 28,2 lb bond a 81,4 lb cover): 3 fogli Da 221 g/m² a 256 g/m² (da 82 lb cover a 95 lb cover): 1 fogli |
Alimentazione | Staple Finisher-AQ 100 V - 240 V CA, 50/60 Hz, 2,9 A Booklet Finisher-AQ 100 V - 240 V CA, 50/60 Hz, 3,2 A |
Consumo energetico massimo | Staple Finisher-AQ 386 W (compresa l'unità di foratura) Booklet Finisher-AQ 418 W (compresa l'unità di foratura e Inner Booklet Trimmer-A) |
Dimensioni (L x P x A) | Staple Finisher-AQ 700 mm x 799 mm x 1.041 mm (27 5/8" x 31 1/2" x 41")*8 Quando si usa l'estensione del vassoio: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8 Booklet Finisher-AQ 882 mm x 799 mm x 1.041 mm (34 3/4" x 31 1/2" x 41")*8 Quando si usa l'estensione del vassoio: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8 |
Grammatura | Staple Finisher-AQ Circa 78 kg (172,0 lb) Booklet Finisher-AQ Circa 131 kg (288,8 lb) |
*1La carta sottile con peso base di 63 g/m² (16 lb bond) o inferiore e la carta patinata con peso base di 105 g/m² (28 lb bond) o inferiore non possono essere prelevate dal Vassoio A.
*2Quando si usa carta da 64 g/m² (17 lb alta qualità), 75 g/m² (20 lb alta qualità) o 80 g/m² (21 lb alta qualità). La capacità varia in tutti gli altri casi.
*3Sotto 64 g/m² (17 lb alta qualità) di A5, A5R o STMTR: 216 mm (8 1/2") (equivalente a 1.500 fogli)
*4Fino a 3.000 fogli per carta A4, A5, A5R, B5, LTR, EXEC o 16K da 81 g/m² (21,5 lb bond) o superiore
*5Escluso il formato carta che non supporta l'impostazione offset e le buste.
*652 g/m² a 63 g/m² (13,8 lb bond a 16,8 lb cover) di 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 copie, per un totale di 1.500 fogli, o 216 mm (8 1/2") di altezza
*7Solo se è installato Booklet Finisher-AQ .
*8Il collegamento di questa apparecchiatura opzionale all'unità principale o a un'altra apparecchiatura opzionale determinerà una differenza di +5 mm (1/4") nella direzione orizzontale.
