Inceppamenti carta nelle unità Staple Finisher-AG e Booklet Finisher-AG (Opzione)
Rimuovere la carta inceppata all'interno dell'unità Staple Finisher-AG o Booklet Finisher-AG. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Inceppamenti carta all'interno del pannello superiore
Questa sezione descrive come eliminare gli inceppamenti della carta all'interno del pannello superiore. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
1
Aprire il pannello anteriore del finisher.
2
Se è collegata l'unità unità foratrice, premere il pulsante (A1) fino in fondo.
3
Aprire la guida A2.
4
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Chiudere la guida A2.
6
Se l'unità Document Insertion Unit-R è adiacente al finisher, aprire l'inseritore documenti.
7
Verificare la presenza di carta inceppata nella guida A3 (pannello superiore) del finisher.
1
Aprire la guida A3 (pannello superiore).
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
8
Aprire la guida A4.
9
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
10
Chiudere completamente la guida A4 fino ad avvertire un clic.
11
Chiudere la guida A3 (pannello superiore) del finisher.
Tenendo la maniglia del pannello superiore, premere nel punto indicato dalle etichette per accertarsi che il pannello sia ben chiuso.
12
Se è presente carta inceppata nella guida A5 (situata nell'area cava), estrarla delicatamente nella direzione della freccia.
13
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamenti carta all'interno del panello anteriore
Questa sezione descrive come eliminare gli inceppamenti carta nel panello anteriore. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
1
Aprire il pannello anteriore del finisher.
2
Aprire la guida B1.
3
Ruotare la manopola B2.
4
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Chiudere la guida B1.
6
Ruotare la manopola B3.
Se la carta è inceppata, viene alimentata nello slot di uscita.
7
Ruotare la manopola B4.
Se la carta è inceppata, viene alimentata nello slot di uscita.
8
Sollevare la guida B5 (situata nell'apertura dell'uscita carta inferiore) ed estrarre delicatamente la carta inceppata nella direzione della freccia.
Quando i fogli lunghi si inceppa nell'area di uscita del vassoio superiore (vassoio A)
Estrarre delicatamente la carta inceppata lungo il vassoio.
Dopo aver rimosso la carta lunga inceppata, potrebbe comparire una schermata che richiede di aprire il pannello frontale del finisher o l'unità di piegatura della carta. È possibile far scomparire questa schermata aprendo e chiudendo il pannello anteriore in questione.
9
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamenti carta all'interno dell'unità di pinzatura a sella (Solo per Booklet Finisher-AG)
Questa sezione descrive come eliminare gli inceppamenti dell'unità di pinzatura a sella. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
1
Aprire il pannello anteriore del finisher.
2
Aprire la guida C1.
3
Ruotare la manopola superiore C2.
La carta inceppata viene alimentata nella guida C1.
4
Ruotare la manopola C2 inferiore.
La carta inceppata viene alimentata nella guida C1.
5
Estrarre delicatamente la carta inceppata nella guida C1 nella direzione della freccia.
6
Chiudere la guida C1.
7
Se la luce (
) è accesa, premere la manopola C3 e ruotarla nella direzione della freccia.
) è accesa, premere la manopola C3 e ruotarla nella direzione della freccia.
Ruotare la manopola C3 fino a quando la luce non si spegne.
La carta inceppata viene alimentata nel vassoio opuscoli.
Quando è collegata l'unità Booklet Trimmer-G, la carta inceppata viene alimentata al nastro di alimentazione dell'unità Booklet Trimmer-G.
8
Se nel trasportatore del vassoio opuscoli è presente carta inceppata, rimuoverla.
Quando è collegata l'unità Booklet Trimmer-G, rimuovere la carta dal nastro di alimentazione dell'unità Booklet Trimmer-G.
9
Estrarre l'unità di pinzatura a sella (C4).
10
Verificare la presenza di carta inceppata nell'unità di pinzatura a sella.
1
Aprire il coperchio destro dell'unità di pinzatura a sella (coperchio C5).
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere il coperchio destro dell'unità di pinzatura a sella (coperchio C5).
11
Controllare che l'unità di pressatura sia completamente in posizione.
Se l'unità di pressatura non è completamente in posizione

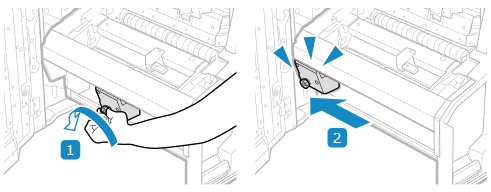

Ruotare la manopola C6 per spostarla completamente verso l'interno.
* L'unità di pressatura serve a garantire una piega netta al centro del foglio per creare un opuscolo. Se l'unità di pressatura non è nella posizione corretta, la carta destinata alla cucitura a sella non può essere alimentata al vassoio per opuscoli.
12
Verificare se la carta è inceppata nell'area di consegna dell'unità di pinzatura a sella.
1
Se la luce (
) è accesa, premere la manopola C7 e ruotarla nella direzione della freccia.
) è accesa, premere la manopola C7 e ruotarla nella direzione della freccia.
2
Se è presente carta inceppata nell'area di consegna dell'unità di pinzatura a sella, estrarla delicatamente nella direzione della freccia.
13
Aprire la guida C8 ed estrarre delicatamente la carta inceppata nella direzione della freccia.
14
Chiudere la guida C8.
15
Spingere l'unità di pinzatura a sella (C4) e chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
