Inceppamenti della carta nell'unità Staple Finisher-AQ e Booklet Finisher-AQ (Opzione)
Rimuovere la carta inceppata nell'unità Staple Finisher-AQ e Booklet Finisher-AQ. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Inceppamenti carta all'interno del panello anteriore
Questa sezione descrive come eliminare gli inceppamenti carta nel panello anteriore. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
1
Aprire il pannello anteriore del finisher.
2

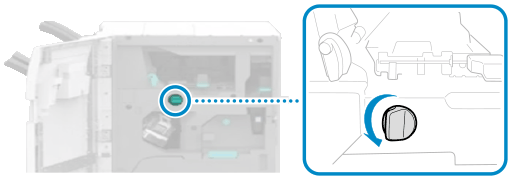

Ruotare la manopola B1.
3

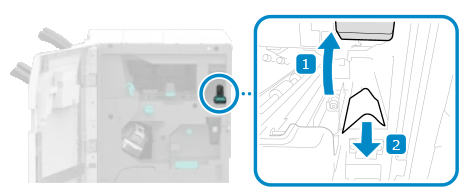

Chiudere la guida B2 ed estrarre la carta inceppata nella direzione della freccia.
4
Chiudere la guida B2.
5
Aprire le guide (B3 e B4, in questo ordine) e verificare l'eventuale presenza di carta inceppata.
1

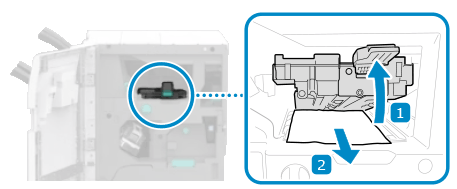

Se la carta è inceppata nella guida B3, estrarla delicatamente nella direzione della freccia.
2

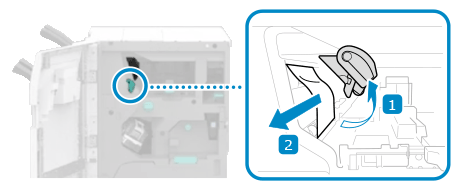

Se la carta è inceppata nella guida B4, estrarla delicatamente nella direzione della freccia.
3
Chiudere le guide (B4 e B3 in quest'ordine)
6

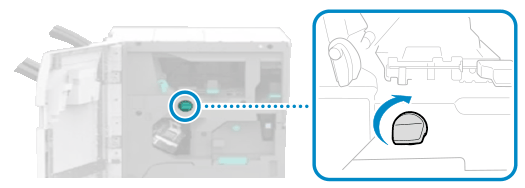

Ruotare la manopola B1.
7
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamenti carta all'interno dell'unità di pinzatura a sella (Solo per Booklet Finisher-AQ)
1
Aprire il pannello anteriore del finisher.
2

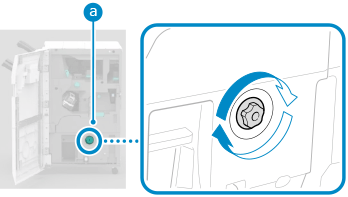

Se la luce (
) è accesa, premere la manopola C1 e ruotarla nella direzione della freccia.
) è accesa, premere la manopola C1 e ruotarla nella direzione della freccia.
Ruotare la manopola C1 fino a quando la luce non si spegne.
La carta inceppata viene alimentata nel vassoio opuscoli.
3
Se nel trasportatore del vassoio opuscoli è presente carta inceppata, rimuoverla.
4

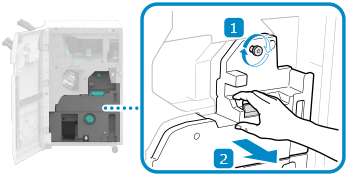

Ruotare la manopola C2 ed estrarre l'unità di cucitura a sella (C3).
Ruotare la manopola per circa 10 volte.
5
Verificare se la carta è inceppata.
1
Aprire la guida C4.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida C4.
6
Spingere delicatamente l'unità di pinzatura a sella (C3) nel finisher.
7
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
