Inceppamenti della carta nell'unità Staple Finisher-AC e Booklet Finisher-AC (Opzione)
Rimuovere la carta inceppata nell'unità Staple Finisher-AC e Booklet Finisher-AC. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Preparazioni richieste
Rimuovere tutta la carta in uscita nel vassoio opuscoli.
Inceppamenti carta all'interno del panello anteriore
1
Aprire il pannello anteriore del finisher.
2
Sollevare la guida del vassoio di consegna del vassoio C.

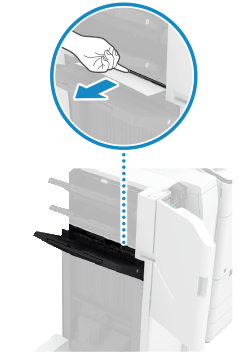

Quando fogli lunghi si inceppano nell'area di consegna del vassoio inferiore (Vassoio C)
Estrarre delicatamente la carta inceppata lungo il vassoio.
Dopo aver rimosso la carta lunga inceppata, potrebbe comparire una schermata che richiede di aprire il pannello frontale del finisher. È possibile disattivare questa schermata aprendo e chiudendo il pannello frontale in questione.
3
Ruotare la manopola di consegna e inviare la carta inceppata al Vassoio C.
4

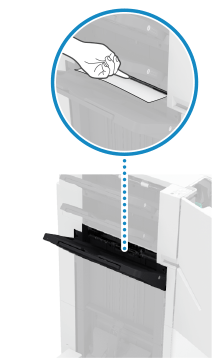

Se la carta esce dall'area di consegna del vassoio C, estrarla delicatamente nella direzione della freccia.
5
Aprire la guida di consegna.
1
Aprire la guida di consegna inferiore.
2
Aprire la guida di consegna superiore.
6
Verificare se la carta è inceppata.
1
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
2
Chiudere la guida di consegna superiore.
7
Sollevare la guida a pressione principale.
8
Verificare se la carta è inceppata.
1
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
2
Abbassare la guida a pressione principale.
3
Chiudere la guida di consegna inferiore.
9
Verificare la presenza di carta inceppata nell'unità unità foratrice o nella guida di ingresso.
Quando è installata l'unità Unità Foratrice
1
Sollevare l'unità di foratura.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Abbassare l'unità di foratura.
Quando l'unità Unità Foratrice non è collegata
1
Aprire la guida di ingresso.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida di ingresso.
10
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
Inceppamenti carta all'interno dell'unità di pinzatura a sella (Solo per Booklet Finisher-AC)
Questa sezione descrive come eliminare gli inceppamenti carta nel panello anteriore. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
1
Aprire il pannello anteriore del finisher.
2

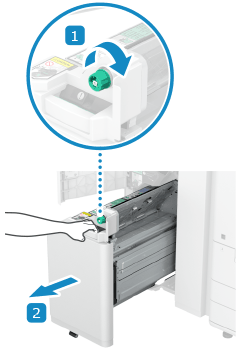

Ruotare la manopola nella parte superiore dell'unità di pinzatura a sella ed estrarre l'unità di pinzatura a sella.
Ruotare la manopola per circa 10 volte.
3
Verificare se la carta è inceppata.
1

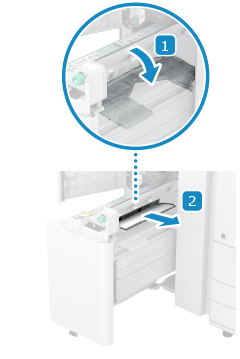

Aprire la guida trasparente.
2
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Chiudere la guida trasparente.
4
Spingere delicatamente l'unità di pinzatura a sella nel finisher.
5
Chiudere il pannello anteriore del finisher.
Una volta eliminato l'inceppamento della carta, la schermata che indica l'inceppamento della carta scompare e la stampa riprende automaticamente.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
Se viene visualizzata una schermata che indica un inceppamento della carta in una posizione diversa, continuare a seguire le istruzioni visualizzate sullo schermo per rimuovere la carta inceppata.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
