Inceppamenti punti di pinzatura nel Staple Finisher-AC e Booklet Finisher-AC (Opzione)
Rimuovere la pinzatura inceppata. Seguire le istruzioni sul pannello di controllo per verificare la posizione della pinzatura che provoca l'inceppamento e rimuoverla.
Inceppamenti di punti nell'unità Staple Finisher-AC
Questa sezione descrive come eliminare gli inceppamenti dovuti di punti di pinzatura nell'unità Staple Finisher-AC. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento dovuto al punto di pinzatura e rimuovere la pinzatura che provoca l'inceppamento.
Preparazioni richieste
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il pannello anteriore del finisher.
2

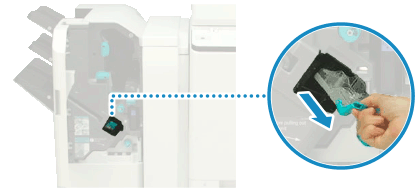

Estrarre la cartuccia dei punti.
Afferrare la manopola verde della cartuccia punti ed estrarla completamente.
3
Rimuovere tutti i punti di pinzatura inceppati nella cartuccia punti.
1
Sollevare la manopola della cartuccia punti.
2
Rimuovere tutti i punti inceppati e quelli sporgenti.
3
Abbassare la manopola della cartuccia punti.
4
Installare la cartuccia punti nel finisher.
Tenere la manopola verde sulla cartuccia punti e spingere con decisione fino in fondo.
5
Chiudere il pannello anteriore del finisher.
La pinzatura può essere eseguita automaticamente per riposizionare i punti.
Inceppamenti di punti nell'unità Booklet Finisher-AC
Questa sezione descrive come eliminare gli inceppamenti dovuti di punti di pinzatura nell'unità di pinzatura a sella. Seguire le istruzioni sul pannello di controllo per verificare la posizione della pinzatura e rimuovere la pinzatura inceppata.
Il metodo per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità pinzatrice è lo stesso utilizzato per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità Staple Finisher-AC. Inceppamenti di punti nell'unità Staple Finisher-AC
Il metodo per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità pinzatrice è lo stesso utilizzato per rimuovere gli inceppamenti dovuti di punti di pinzatura nell'unità Staple Finisher-AC. Inceppamenti di punti nell'unità Staple Finisher-AC
Preparazioni richieste
Rimuovere tutta la carta in uscita nel vassoio opuscoli.
Chiudere il pannello e il cassetto della carta se sono aperti.
1
Aprire il pannello anteriore del finisher.
2

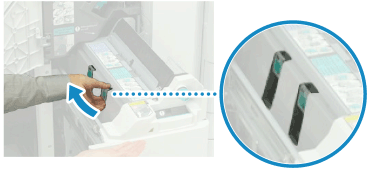

Estrarre l'unità di pinzatura a sella.
3

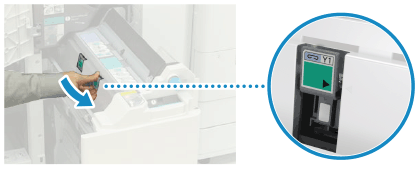

Rimuovere le due cartucce punti abbassando le leve verso di sé.
4
Rimuovere tutti i punti di pinzatura inceppati nella cartuccia punti.
1
Abbassare la manopola della cartuccia punti.
2
Rimuovere tutti i punti inceppati e quelli sporgenti.
3
Sollevare la manopola della cartuccia punti.
5
Installare le due cartucce punti nell'unità di pinzatura a sella.
Spingere con decisione le cartucce fino in fondo.
6
Spingere delicatamente l'unità di pinzatura a sella nella macchina.
7
Chiudere il pannello anteriore del finisher.
8
Riposizionare i punti di pinzatura. [Riposizionamento punti pinzatura a sella]
Dopo aver eliminato l'inceppamento dovuto al punto di pinzatura, di riposizionare i punti di pinzatura.
