Carga del papel en Depósito de Papel Multibandeja E (Opción)
Para saber qué tamaño de papel se puede cargar en Depósito de Papel Multibandeja E, consulte lo siguiente. Si carga papel de un tamaño diferente (distinto del tamaño utilizable) puede producirse un error de funcionamiento.
Papel a utilizar
Papel a utilizar
Al cargar sobres, preste atención a la orientación y a la cara que queda hacia arriba. Orientación para cargar sobres (Depósito de Papel Multibandeja E) (Opción).
Cuando use papel con un logotipo, tenga cuidado con la orientación del papel cargado y la cara que está hacia arriba. Orientación para cargar papel con un logotipo
Cuando use papel con un logotipo, tenga cuidado con la orientación del papel cargado y la cara que está hacia arriba. Orientación para cargar papel con un logotipo
Cargar papel en la Depósito de Papel Multibandeja E
El elevador dentro de los depósitos de papel asciende y desciende automáticamente. Al cargar papel, tenga cuidado de no atraparse los dedos, ya que podría sufrir daños personales.
IMPORTANTE
Si se agota el papel y se detiene la impresión mientras está imprimiendo con la configuración de grapas, no retire las hojas impresas a la espera de ser grapadas. (La impresión y la colocación de grapas se reanudarán cuando retire el atasco de papel.)
Si tiene que levantar el elevador (por ejemplo, si se le cae algún objeto en el depósito de papel), no levante el elevador más de 50 mm (2") ni en diagonal, ya que podría provocar un error de funcionamiento o podría dañarse el equipo.
No levante el elevador dentro de los depósitos de papel con la alimentación principal encendida, ya que podría provocar un error de funcionamiento o dañar el equipo. Si tiene que levantar el elevador, por ejemplo, si se le cae algún objeto, apague la alimentación principal con los depósitos de papel abiertos. Apagar el equipo
En el interior de Depósito de Papel Multibandeja E hay un ventilador de separación del papel. No introduzca clips de papel ni ningún otro objeto extraño en el puerto de salida del aire.
NOTA
Al cambiar el papel a cargar en Depósito de Papel Multibandeja E de papel normal a papel estucado, puede tener que esperar un momento porque sea necesario controlar la temperatura del aire caliente que ventila el papel.
1
Tire del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
En función de las condiciones de uso, el depósito de papel puede tardar un tiempo en abrirse tras pulsar el botón.
2
Ventile el papel y alinee los lados.
Ventile los cuatro bordes del papel en varios lotes pequeños y alinee sus lados haciéndolos chocar suavemente contra una superficie plana.
3

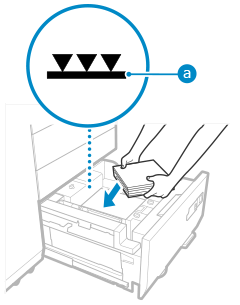

Cargue el papel con la cara de impresión hacia arriba.
Cargue el papel con el borde contra el lateral izquierdo del depósito de papel.
Asegúrese de que el papel cargado no supera la línea de límite de carga (
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.Al cargar papel, asegúrese de que la altura de la pila de papel no supera los 20 mm (3/4"). Si la altura de la pila de papel supera los 20 mm (3/4"), los bordes de la pila de papel pueden ondularse o curvarse, y como consecuencia la calidad de la impresión puede ser deficiente.
Al cargar papel separador
Cárguelo en orden directo del papel separador, con las etiquetas del lado opuesto en la dirección de alimentación.
4
Presione el depósito de papel en el equipo del todo en el equipo.
El elevador interno se eleva automáticamente.
Al cerrar el depósito de papel, tenga cuidado de no pillarse los dedos, ya que podría provocarle alguna lesión.
IMPORTANTE
En los casos descritos a continuación, posicione las placas de las guías de papel en función del papel a utilizar. Cambiar el tamaño del papel para Depósito de Papel Multibandeja E
Al cargar papel en el depósito de papel por primera vez
Si el tamaño del papel cargado es distinto de la posición de las placas de las guías laterales, y el papel está doblado o deja un hueco en los bordes
Tenga cuidado de no golpear el retenedor del borde posterior al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
Tenga cuidado de no golpear el rodillo de alimentación al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
Tenga cuidado de no golpear el depósito de papel al abrirlo o cerrarlo, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nunca papel ni ningún otro elemento en la parte vacía del depósito de papel junto a la pila de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nada que no sea papel en el área donde carga el papel, ya que puede producirse un error de funcionamiento.
NOTA
Al cargar papel en el depósito de papel, asegúrese de que la configuración del tamaño del papel es la misma que la del papel que se está cargando.
Cargue el papel por debajo de los rodillos del retenedor del borde posterior.
Si las hubiera, siga las instrucciones incluidas en el paquete de papel sobre el lado de carga del papel.
Se produce un problema durante la impresión, quizás pueda resolverlo dándole la vuelta al papel y volviéndolo a cargar. No obstante, el papel vegetal, el papel estucado por una cara y el papel impreso de forma distinta por las dos caras no se puede girar. Deberá sustituir ese papel por un nuevo.
Si se bajan los rodillos de alimentación, cierre una vez el depósito de papel y luego vuelva a abrirlo.
Asegúrese de cargar bien el papel en la zona de pila. Si el papel no está bien cargado o si queda papel en la zona de pila, es posible que se doble o que se produzcan atascos.
Cambiar el tamaño del papel para Depósito de Papel Multibandeja E
1
Registre el tamaño de papel deseado. Establecer el tamaño y el tipo de papel para el depósito de papel y casete y el casete
El tamaño de papel se detecta automáticamente.
* Si el tamaño de papel detectado es distinto del papel cargado, es probable que el papel no esté bien cargado. Vuelva a cargarlo.
2
Tire del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
En función de las condiciones de uso, el depósito de papel puede tardar un tiempo en abrirse tras pulsar el botón.
3

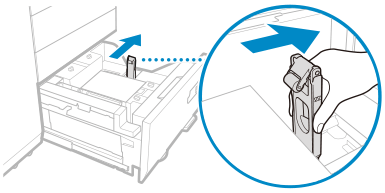

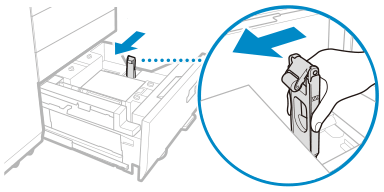

Sostenga la palanca y deslice el borde posterior hasta que no se enganche con el papel a cargar.
4
Retire todo el papel cargado.
5
Afloje las pestañas de bloqueo (4 puntos) en las placas de las guías laterales.
6
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina hasta que no se enganche con el papel a colocar.
7
Cargue el papel del tamaño deseado con la cara de impresión hacia arriba.
Antes de cargar el papel, cierre una vez el depósito de papel y levante el elevador interior hasta la posición intermedia. Si realiza la alineación del papel con el elevador interior demasiado bajo y el papel no entra en contacto con las guías de papel, las placas de las guías laterales se estrecharán, lo que puede provocar un atasco de papel y evitar la alimentación del papel.
Cargue la pila de papel hasta unos 10 mm (3/8") de altura.
Cargue la pila de papel con el borde contra el lateral izquierdo del depósito de papel.
Al cargar papel separador
Cárguelo en orden directo del papel separador, con las etiquetas del lado opuesto en la dirección de alimentación.
8
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina para alinearlas con el tamaño de papel deseado.
9
Apriete las pestañas de bloqueo (4 puntos) en las placas de las guías laterales.
10

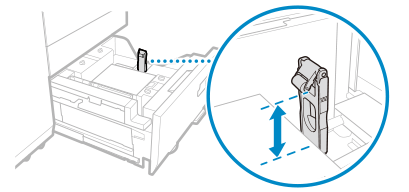

Sujete la palanca y deslice el retenedor del borde posterior para alinearlo con el indicador de tamaño del papel cargado.
11

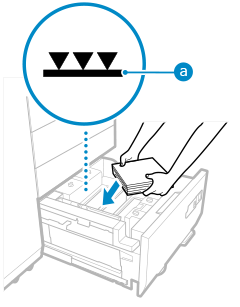

Cargue todo el papel restante con la cara de impresión hacia arriba.
Asegúrese de que el papel cargado no supera la línea de límite de carga (). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.12
Presione el depósito de papel en el equipo del todo hasta que haga clic.
El elevador interno se eleva automáticamente.
13
Cambie el tamaño de papel en la hoja de soporte e insértela en la placa de soporte.
1
Tire de la hoja de soporte para sacarla de la placa de soporte.
2
Pegue la etiqueta del tamaño de papel correspondiente al nuevo tamaño de papel en la hoja de soporte.
3
Inserte la hoja de soporte en la placa de soporte.
IMPORTANTE
Tenga cuidado de no golpear el retenedor del borde posterior al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
Tenga cuidado de no golpear el rodillo de alimentación al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
Tenga cuidado de no golpear el depósito de papel al abrirlo o cerrarlo, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nunca papel ni ningún otro elemento en la parte vacía del depósito de papel junto a la pila de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nada que no sea papel en el área donde carga el papel, ya que puede producirse un error de funcionamiento.
En el interior de Depósito de Papel Multibandeja E hay un ventilador de separación del papel. No introduzca clips de papel ni ningún otro objeto extraño en el puerto de salida del aire.
NOTA
Si las hubiera, siga las instrucciones incluidas en el paquete de papel sobre el lado de carga del papel.
Se produce un problema durante la impresión, quizás pueda resolverlo dándole la vuelta al papel y volviéndolo a cargar. No obstante, el papel vegetal, el papel estucado por una cara y el papel impreso de forma distinta por las dos caras no se puede girar. Deberá sustituir ese papel por un nuevo.
Si se bajan los rodillos de alimentación, cierre una vez el depósito de papel y luego vuelva a abrirlo.
