Carga del papel en Depósito POD Sencillo C (Opción)
Para saber qué tamaño de papel se puede cargar en Depósito POD Sencillo C, consulte lo siguiente. Si carga papel de un tamaño diferente (distinto del tamaño utilizable) puede producirse un error de funcionamiento.
Papel a utilizar
Papel a utilizar
Puede cargar papel utilizando Soporte de placa de guía lateral A para controlar la desviación de la alimentación de papel y lograr una mayor precisión de impresión. Uso de Soporte de placa de guía lateral A para cargar papel en Depósito POD Sencillo C
* Puede utilizar Soporte de placa de guía lateral A al cargar papel de tamaño A4R o más grande.
* Puede utilizar Soporte de placa de guía lateral A al cargar papel de tamaño A4R o más grande.
Al cargar sobres, preste atención a la orientación y a la cara que queda hacia arriba. Orientación para cargar sobres (Depósito POD Sencillo C) (Opción).
Cuando use papel con un logotipo, tenga cuidado con la orientación del papel cargado y la cara que está hacia arriba. Orientación para cargar papel con un logotipo
Cuando use papel con un logotipo, tenga cuidado con la orientación del papel cargado y la cara que está hacia arriba. Orientación para cargar papel con un logotipo
Cargar papel en la Depósito POD Sencillo C
El elevador dentro de los depósitos de papel asciende y desciende automáticamente. Al cargar papel, tenga cuidado de no atraparse los dedos, ya que podría sufrir daños personales.
IMPORTANTE
Si se agota el papel y se detiene la impresión mientras está imprimiendo con la configuración de grapas, no retire las hojas impresas a la espera de ser grapadas. (La impresión y la colocación de grapas se reanudarán cuando retire el atasco de papel.)
Si tiene que levantar el elevador (por ejemplo, si se le cae algún objeto en el depósito de papel), no levante el elevador más de 50 mm (2") ni en diagonal, ya que podría provocar un error de funcionamiento o podría dañarse el equipo.
No levante el elevador dentro de los depósitos de papel con la alimentación principal encendida, ya que podría provocar un error de funcionamiento o dañar el equipo. Si tiene que levantar el elevador, por ejemplo, si se le cae algún objeto, apague la alimentación principal con los depósitos de papel abiertos. Apagar el equipo
La carga de papel impreso en Depósito POD Sencillo C puede provocar un error de funcionamiento. Al imprimir al dorso de papel impreso (impresión a doble cara manual), recuerde cargar en la bandeja multiuso. Carga de papel en la bandeja multiuso
En el interior de Depósito POD Sencillo C hay un ventilador de separación del papel. No introduzca clips de papel ni ningún otro objeto extraño en el puerto de salida del aire.
Pueden producirse atascos de papel si carga papel en Depósito POD Sencillo C en un entorno de baja humedad. Si se produce algún atasco de papel, siga las instrucciones de la pantalla del panel de control para retirar el papel atascado. Por otra parte, cerciórese de que el papel cargado no esté ondulado.
1

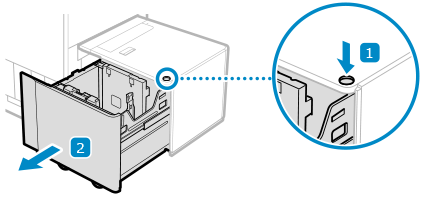

Tire del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
En función de las condiciones de uso, el depósito de papel puede tardar un tiempo en abrirse tras pulsar el botón.
2
Ventile el papel y alinee los lados.
Ventile los cuatro bordes del papel en varios lotes pequeños y alinee sus lados haciéndolos chocar suavemente contra una superficie plana.
3

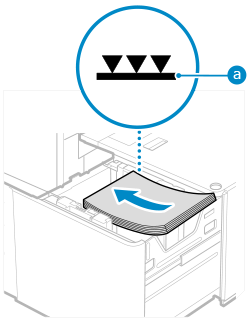

Cargue el papel con la cara de impresión hacia arriba.
Cargue el papel con el borde contra el lateral izquierdo del depósito de papel.

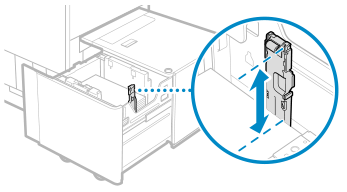

Asegúrese de que el papel cargado no supera la línea de límite de carga (
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.Al cargar papel, asegúrese de que la altura de la pila de papel no supera los 20 mm (3/4"). Si la altura de la pila de papel supera los 20 mm (3/4"), los bordes de la pila de papel pueden ondularse o curvarse, y como consecuencia la calidad de la impresión puede ser deficiente.
Al cargar papel separador
Cárguelo en orden directo del papel separador, con las etiquetas del lado opuesto en la dirección de alimentación.
4
Presione el depósito de papel en el equipo del todo hasta que haga clic.
El elevador interno se eleva automáticamente.
IMPORTANTE
En los casos descritos a continuación, posicione las placas de las guías de papel en función del papel a utilizar. Cambiar el tamaño del papel para Depósito POD Sencillo C
Al cargar papel en el depósito de papel por primera vez
Si el tamaño del papel cargado es distinto de la posición de las placas de las guías laterales, y el papel está doblado o deja un hueco en los bordes
Tenga cuidado de no golpear el retenedor del borde posterior al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nunca papel ni ningún otro elemento en la parte vacía del depósito de papel junto a la pila de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nada que no sea papel en el área donde carga el papel, ya que puede producirse un error de funcionamiento.
Si la primera hoja no puede salir a la bandeja de salida con suavidad, le recomendamos que coloque previamente una hoja en blanco del mismo tamaño o superior en la bandeja de salida.
NOTA
Al cargar papel en el depósito de papel, asegúrese de que la configuración del tamaño del papel es la misma que la del papel que se está cargando.
Cargue el papel por debajo de los rodillos del retenedor del borde posterior.
Si se produce un problema durante la impresión, quizás pueda resolverlo dándole la vuelta al papel y volviéndolo a cargar.
Uso de Soporte de placa de guía lateral A para cargar papel en Depósito POD Sencillo C
1
Tire del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
En función de las condiciones de uso, el depósito de papel puede tardar un tiempo en abrirse tras pulsar el botón.
2

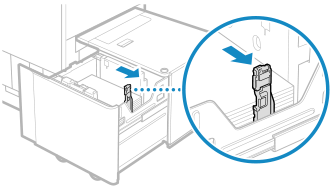

Sostenga la palanca y deslice el borde posterior hasta que no se enganche con el papel a cargar.
3
Retire todo el papel cargado.
4
Después de cerrar el depósito de papel, vuelva a abrirlo.
El elevador interno se eleva automáticamente.
5
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina hasta que no se enganche con el papel a colocar.
6
Cargue el papel con la cara de impresión hacia arriba.
Prepare una pila de papel de unos 20 mm (3/4") de altura.
Cargue la pila de papel contra la pared izquierdo del depósito de papel.
7
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina para alinearlas con el tamaño de papel deseado.
Al deslizar las placas de las guías laterales, asegúrese de que la pila de papel se mantiene en contacto con la pared izquierda del depósito de papel.
Ponga la mano en el papel para comprobar si está totalmente plano. Si el papel no está totalmente plano, es porque la distancia entre las placas de las guías laterales es demasiado corta. Reajuste la posición de la(s) placa(s).
8

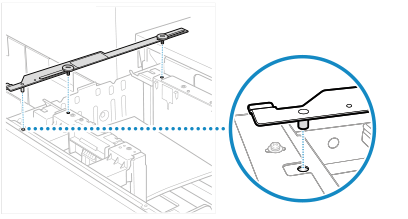

Ponga Soporte de placa de guía lateral A en el depósito de papel insertando la clavija de posicionamiento en el orificio correspondiente.
9

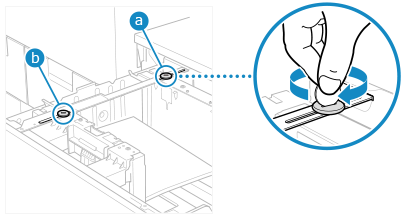

Colóquese a la izquierda del depósito de papel que ha extraído y apriete el tornillo plano.
Sosteniendo una de las placas de las guías laterales para evitar que se mueva, apriete primero el tornillo de la izquierda (), y luego el de la derecha (
). Si aprieta primero el tornillo plano de la derecha (), la placa de la guía lateral puede quedar inclinada.
), y luego el de la derecha (). Si aprieta primero el tornillo plano de la derecha (), la placa de la guía lateral puede quedar inclinada.Si los tornillos planos se aprietan de forma oblicua o demasiado poco, la precisión de la impresión será inferior.

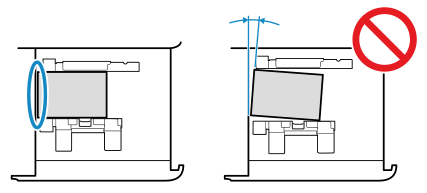

Después de apretar los dos tornillos planos, compruebe que la pila de papel está en contacto con la pared izquierda del depósito de papel.
Para conseguir una precisión de la impresión aún más alta
Compruebe todos los elementos siguientes:

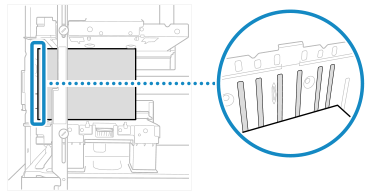

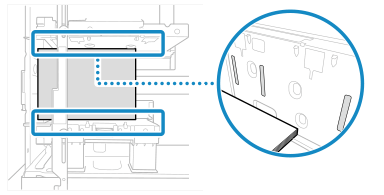

Compruebe que la pila de papel está en contacto con dos o más surcos de la pared izquierda del depósito de papel.
Compruebe que la pila de papel está en contacto con uno o más de los surcos de la placa de la guía lateral interna y un surco de la placa de la guía lateral externa.

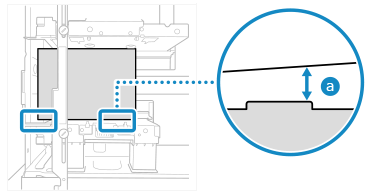

Si hay una separación entre la pila de papel y un surco de la placa de la guía lateral externa (la separación () de la figura), compruebe que está entre 0,1 mm y 0,5 mm (0,01" y 0,02") (lo que corresponde aproximadamente al grosor de cinco hojas de papel normal de 80 g/m² (20 lb bond)).
) de la figura), compruebe que está entre 0,1 mm y 0,5 mm (0,01" y 0,02") (lo que corresponde aproximadamente al grosor de cinco hojas de papel normal de 80 g/m² (20 lb bond)).
Si la separación () supera los 0,5 mm (0,02"), reduzca la distancia entre las placas de las guías laterales aflojando el tornillo plano de la parte exterior, y luego vuelva a apretar el tornillo mientras sujeta la parte exterior de la placa de la guía para evitar que se mueva.
) supera los 0,5 mm (0,02"), reduzca la distancia entre las placas de las guías laterales aflojando el tornillo plano de la parte exterior, y luego vuelva a apretar el tornillo mientras sujeta la parte exterior de la placa de la guía para evitar que se mueva.Si la separación () es inferior a 0,1 mm (0,01"), aumente la distancia entre las placas de las guías laterales aflojando el tornillo plano de la parte exterior, y luego vuelva a apretar el tornillo mientras sujeta la parte exterior de la placa de la guía para evitar que se mueva.
) es inferior a 0,1 mm (0,01"), aumente la distancia entre las placas de las guías laterales aflojando el tornillo plano de la parte exterior, y luego vuelva a apretar el tornillo mientras sujeta la parte exterior de la placa de la guía para evitar que se mueva.Si ha reajustado la distancia entre las placas de las guías laterales, compruebe si ahora la pila de papel está en contacto con dos o más de los surcos de la pared izquierda del depósito de papel.
10

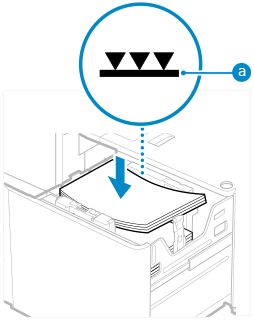

Cargue todo el papel restante con la cara de impresión hacia arriba.
Al cargar papel, asegúrese de que la altura de la pila de papel no supera los 20 mm (3/4"). Si la altura de la pila de papel supera los 20 mm (3/4"), los bordes de la pila de papel pueden ondularse o curvarse, y como consecuencia la calidad de la impresión puede ser deficiente.
Asegúrese de colocar bien la pila de papel que ha cargado adicionalmente sobre la pila cargada anteriormente.
11

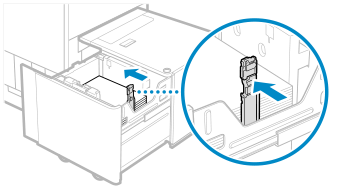

Sujete la palanca y deslice el retenedor del borde posterior para alinearlo con el tamaño del papel cargado.
Si el retenedor del borde posterior está alineado pero demasiado suelto o demasiado apretado, es posible que el papel se atasque, que la calidad de la imagen se degrade o que el interior del equipo se ensucie.
12
Presione suavemente el depósito de papel en el equipo del todo hasta que haga clic.
El elevador interno se eleva automáticamente.
Cambiar el tamaño del papel para Depósito POD Sencillo C
1
Registre el tamaño de papel deseado. Establecer el tamaño y el tipo de papel para el depósito de papel y casete y el casete
El tamaño de papel se detecta automáticamente.
* Si el tamaño de papel detectado es distinto del papel cargado, es probable que el papel no esté bien cargado. Vuelva a cargarlo.
2
Tire del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
En función de las condiciones de uso, el depósito de papel puede tardar un tiempo en abrirse tras pulsar el botón.
3
Sostenga la palanca y deslice el borde posterior hasta que no se enganche con el papel a cargar.
4
Retire todo el papel cargado.
5
Presione el depósito de papel en el equipo del todo hasta que haga clic.
El elevador interno se eleva automáticamente.
6
Vuelva a tirar del depósito de papel hacia usted hasta que se detenga.
El elevador interior desciende automáticamente a la posición de recarga de papel.
7
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina hasta que no se enganche con el papel a colocar.
8
Cargue el papel del tamaño deseado con la cara de impresión hacia arriba.
Prepare una pila de papel de unos 20 mm (3/4") de altura.
Cargue la pila de papel con el borde contra el lateral izquierdo del depósito de papel.
Al cargar papel separador
Cárguelo en orden directo del papel separador, con las etiquetas del lado opuesto en la dirección de alimentación.
9
Sostenga la palanca y deslice la placa de la guía lateral externa y la placa de la guía lateral interina para alinearlas con el tamaño de papel deseado.
Al deslizar las placas de las guías laterales, asegúrese de que la pila de papel se mantiene en contacto con el lado izquierdo del depósito de papel.
Si las placas de las guías laterales están alineadas pero demasiado sueltas o apretadas podrían provocar errores de alimentación o atascos de papel.
10
Sujete la palanca y deslice el retenedor del borde posterior para alinearlo con el indicador de tamaño del papel cargado.
Si el retenedor del borde posterior está alineado pero demasiado suelto o demasiado apretado, es posible que el papel se atasque, que la calidad de la imagen se degrade o que el interior del equipo se ensucie.
11
Cargue todo el papel restante con la cara de impresión hacia arriba.
Asegúrese de que el papel cargado no supera la línea de límite de carga (). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.
). Si supera la línea de límite de carga, podría provocar errores de alimentación o atascos de papel.Al cargar papel, asegúrese de que la altura de la pila de papel no supera los 20 mm (3/4"). Si la altura de la pila de papel supera los 20 mm (3/4"), los bordes de la pila de papel pueden ondularse o curvarse, y como consecuencia la calidad de la impresión puede ser deficiente.
Asegúrese de colocar bien la pila de papel que ha cargado adicionalmente sobre la pila cargada anteriormente.
12
Presione el depósito de papel en el equipo del todo hasta que haga clic.
El elevador interno se eleva automáticamente.
13
Cambie el tamaño de papel en la hoja de soporte e insértela en la placa de soporte.
1
Tire de la hoja de soporte para sacarla de la placa de soporte.
2
Pegue la etiqueta del tamaño de papel correspondiente al nuevo tamaño de papel en la hoja de soporte.
3
Inserte la hoja de soporte en la placa de soporte.
IMPORTANTE
Tenga cuidado de no golpear el retenedor del borde posterior al cargar papel en el depósito de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
Asegúrese de cargar papel con la placa de la guía lateral externa, la placa de la guía lateral interna y el retenedor del borde posterior bien alienados con las marcas de tamaño del papel. Si no están bien alineados, el papel se puede atascar, la calidad de la imagen se puede degradar o el interior del equipo se puede ensuciar.
No coloque nunca papel ni ningún otro elemento en la parte vacía del depósito de papel junto a la pila de papel, ya que podría provocar un error de funcionamiento o dañar el equipo.
No coloque nada que no sea papel en el área donde carga el papel, ya que puede producirse un error de funcionamiento.
Si la primera hoja no puede salir a la bandeja de salida con suavidad, le recomendamos que coloque previamente una hoja en blanco del mismo tamaño o superior en la bandeja de salida.
NOTA
Si se produce un problema durante la impresión, quizás pueda resolverlo dándole la vuelta al papel y volviéndolo a cargar.
