Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]Adición de grapas a Unidad de Acabado Grapadora AQ y Unidad de Acabado de Cuadernillos AQ
Cuando se agoten las grapas de la unidad grapadora o de la unidad de grapado en cuadernillo de Unidad de Acabado Grapadora AQ o Unidad de Acabado de Cuadernillos AQ, aparecerá [
] en la parte inferior derecha de la pantalla. En este caso, sustituya la caja de grapas por una nueva y añada más grapas.
Puede pulsar [] para visualizar un vídeo paso a paso sobre cómo sustituir la caja de grapas.
] en la parte inferior derecha de la pantalla. En este caso, sustituya la caja de grapas por una nueva y añada más grapas.Puede pulsar [
] para visualizar un vídeo paso a paso sobre cómo sustituir la caja de grapas.* Puede reproducir el vídeo del procedimiento de sustitución en cualquier momento pulsando [ Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]
Configuración] en la pantalla [Inicio] o en otra pantalla. [Revisar el método de mantenimiento]Sustitución de la caja de grapas de la unidad grapadora
1
Abra la tapa delantera de la unidad de acabado.
2

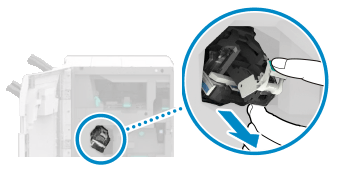

Quite el cartucho de grapas.
Sujete por el tirador verde del cartucho de grapas y sáquelo tirando hacia recto afuera.
3
Retire la caja de grapas del cartucho de grapas.
4
Saque una nueva caja de grapas del embalaje.
Quite el sello que une las grapas después de colocar la caja de grapas en el cartucho de grapas.
5
Instale la nueva caja de grapas en el cartucho de grapas.
6
Instale el cartucho de grapas en la unidad de acabado.
Sujete por el tirador verde del cartucho de grapas y empújelo firmemente hacia dentro del cartucho hasta el fondo.
7
Cierre la tapa frontal de la unidad de acabado.
Sustitución de la caja de grapas de la unidad grapadora de cuadernillos (Solo para Unidad de Acabado de Cuadernillos AQ)
1
Abra la tapa delantera de la unidad de acabado.
2

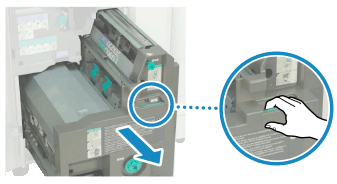

Saque la unidad grapadora de cuadernillos.
3
Quite los dos cartuchos de grapas.
4
Presione los elementos azules a ambos lados de la tapa del cartucho de grapas y ábralo.
5
Retire la caja de grapas mientras sujeta ambos lados de la caja de grapas.
6
Saque una nueva caja de grapas del embalaje.
7

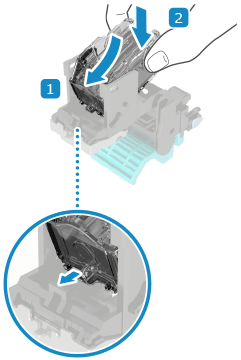

Cargue la nueva caja de grapas en el cartucho de grapas.
Inserte en diagonal la pestaña de la parte frontal de la caja de grapas en el cartucho de grapas, y presione la parte posterior de la caja d grapas hasta oír un clic.
* Asegúrese de insertar primero la parte frontal de la caja de grapas. No intente insertar primero la parte posterior de la caja de grapas.
* Asegúrese de insertar primero la parte frontal de la caja de grapas. No intente insertar primero la parte posterior de la caja de grapas.
8
Cierre la tapa del cartucho de grapas.
9
Instale los dos cartuchos de grapas en la unidad grapadora de cuadernillos.

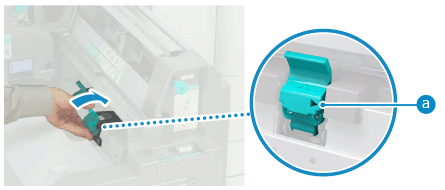

Compruebe que los cartuchos de grapas están insertados de forma que las marcas de posición (
) queden alineadas.
) queden alineadas.10
Introduzca empujando la unidad grapadora de cuadernillos.
11
Cierre la tapa frontal de la unidad de acabado.
NOTA
Si el equipo no grapa después de instalar una nueva caja de grapas
Es posible que las grapas no lleguen al extremo delantero del cartucho. Vuelva a colocar las grapas. [Recolocación de grapas de cuadernillos]
