Atascos de papel en Unidad de Acabado Grapadora AG y Unidad de Acabado de Cuadernillos AG (Opción)
Quite el papel atascado en Unidad de Acabado Grapadora AG o Unidad de Acabado de Cuadernillos AG. Siga las instrucciones del panel de control para comprobar la ubicación del atasco y quitar el papel atascado.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Atascos de papel dentro de la tapa superior
En esta sección se describe cómo quitar los atascos dentro de la tapa superior. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de papel y quitar el papel atascado.
1
Abra la tapa delantera de la unidad de acabado.
2
Si está instalada la unidad taladradora, pulse el botón A1 hasta el fondo.
3
Abra la guía A2.
4
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
5
Cierre la guía A2.
6
Si Unidad de Inserción R está instalada junto a la unidad de acabado, abra la unidad de inserción de documentos.
7
Compruebe si hay papel atascado en la guía A3 (tapa superior) de la unidad de acabado.
1
Abra la guía A3 (tapa superior).
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
8
Abra la guía A4.
9
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
10
Cierre suavemente la guía A4 hasta oír un clic.
11
Cierre la guía A3 (tapa superior) de la unidad de acabado.
Sujetando el asa de la tapa superior, presione sobre la ubicación indicada por las etiquetas para comprobar que la tapa está bien cerrada.
12
Si hay papel atascado en la guía A5 (ubicada en el área vacía), sáquelo suavemente tirando en el sentido de la flecha.
13
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
Atascos de papel dentro de la tapa frontal
En esta sección se describe cómo quitar los atascos dentro de la tapa frontal. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de papel y quitar el papel atascado.
1
Abra la tapa delantera de la unidad de acabado.
2
Abra la guía B1.
3
Gire la rueda B2.
4
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
5
Cierre la guía B1.
6
Gire la rueda B3.
El papel atascado se envía a la ranura de salida.
7
Gire la rueda B4.
El papel atascado se envía a la ranura de salida.
8
Levante la guía B5 (situada en la abertura de la salida de papel inferior) y tire suavemente del papel atascado en el sentido de la flecha.
Si hay papel de Hoja larga atascado en el área de salida de la bandeja superior (Bandeja A)
Tire suavemente del papel atascado en la dirección de la bandeja.
Después de retirar el papel de Hoja larga atascado, puede aparecer una pantalla pidiéndole que abra la tapa frontal de la unidad de acabado o la unidad de plegado de papel. Puede hacer desaparecer esta pantalla abriendo y luego cerrando la tapa frontal.
9
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
Atascos de papel dentro de la unidad grapadora de cuadernillos (Solo para Unidad de Acabado de Cuadernillos AG)
En esta sección se describe cómo quitar los atascos dentro de la unidad grapadora de cuadernillos. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de papel y quitar el papel atascado.
1
Abra la tapa delantera de la unidad de acabado.
2
Abra la guía C1.
3
Gire el dial C2 superior.
El papel atascado se envía a la guía C1.
4
Gire el dial C2 inferior.
El papel atascado se envía a la guía C1.
5
Tire suavemente del papel atascado en la guía C1 en el sentido de la flecha.
6
Cierre la guía C1.
7
Si se enciende la luz (
), presione el dial C3 y gírelo en el sentido de la flecha.
), presione el dial C3 y gírelo en el sentido de la flecha.
Gire el dial C3 hasta que se apague la luz.
El papel atascado se envía a la bandeja de cuadernillo.
Si está instalado Cizalla de Cuadernillos G, el papel atascado se envía a la correa de alimentación de Cizalla de Cuadernillos G.
8
Si hay papel atascado en la cinta transportadora de la bandeja de cuadernillo, retírelo.
Si está instalado Cizalla de Cuadernillos G, retire el papel de la correa de alimentación de Cizalla de Cuadernillos G.
9
Saque la unidad grapadora de cuadernillos (C4).
10
Compruebe si hay papel atascado en la unidad grapadora de cuadernillos.
1
Abra la tapa derecha de la unidad grapadora de cuadernillos (tapa C5).
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
3
Cierre la tapa derecha de la unidad grapadora de cuadernillos (tapa C5).

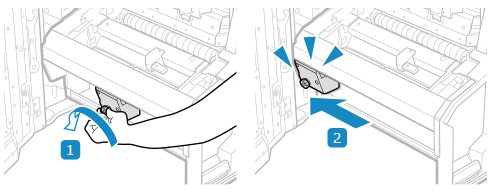

11
Compruebe que la unidad de presión está en bien colocada.
Si la unidad de presión no está en bien colocada
Gire el dial C6 para moverla hasta el fondo.
* La unidad de presión sirve para asegurar un pliegue limpio en el centro del papel para crear un cuadernillo. Si la unidad de presión no está en la posición correcta, el papel a grapar en cuadernillo no se podrá alimentar mediante la bandeja de cuadernillo.
12
Compruebe si hay papel atascado en el área de salida de la unidad grapadora de cuadernillos.
1
Si se enciende la luz (
), presione el dial C7 y gírelo en el sentido de la flecha.
), presione el dial C7 y gírelo en el sentido de la flecha.
2
Si hay papel atascado el área de salida de la unidad grapadora de cuadernillos, sáquelo suavemente tirando en el sentido de la flecha.
13
Abra la guía C8 y tire suavemente del papel atascado en el sentido de la flecha.
14
Cierre la guía C8.
15
Empuje la unidad grapadora de cuadernillos (C4) y cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
