Atascos de papel en Unidad de Acabado Grapadora AQ y Unidad de Acabado de Cuadernillos AQ (Opción)
Quite el papel atascado en Unidad de Acabado Grapadora AQ y Unidad de Acabado de Cuadernillos AQ. Siga las instrucciones del panel de control para comprobar la ubicación del atasco y quitar el papel atascado.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Atascos de papel dentro de la tapa frontal
En esta sección se describe cómo quitar los atascos dentro de la tapa frontal. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de papel y quitar el papel atascado.
1
Abra la tapa delantera de la unidad de acabado.
2

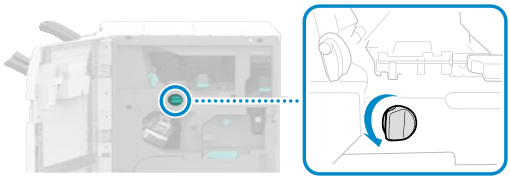

Gire la rueda B1.
3

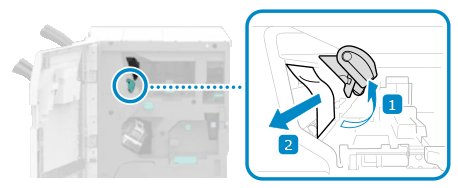

Abra la guía B2 y tire del papel atascado que haya en el sentido de la flecha.
4
Cierre la guía B2.
5

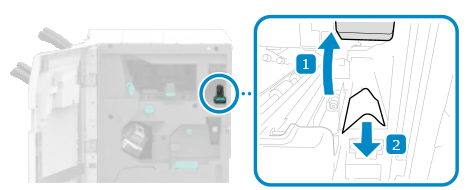

Abra las guías (B3 y B4, en ese orden) y compruebe si hay papel atascado.
1
Si hay papel atascado en la guía B3, sáquelo suavemente tirando en el sentido de la flecha.
2
Si hay papel atascado en la guía B4, sáquelo suavemente tirando en el sentido de la flecha.
3
Cierre las guías (B4 y B3, en ese orden)
6

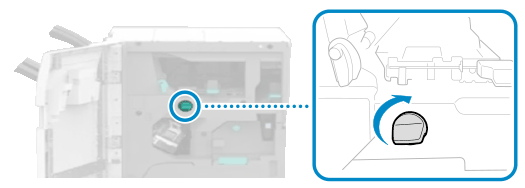

Gire la rueda B1.
7
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
Atascos de papel dentro de la unidad grapadora de cuadernillos (Solo para Unidad de Acabado de Cuadernillos AQ)
1
Abra la tapa delantera de la unidad de acabado.
2

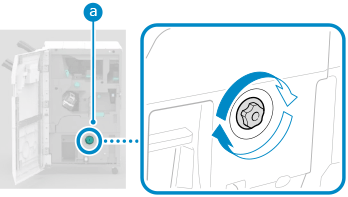

Si se enciende la luz (
), presione el dial C1 y gírelo en el sentido de la flecha.
), presione el dial C1 y gírelo en el sentido de la flecha.
Gire el dial C1 hasta que se apague la luz.
El papel atascado se envía a la bandeja de cuadernillo.
3
Si hay papel atascado en la cinta transportadora de la bandeja de cuadernillo, retírelo.
4

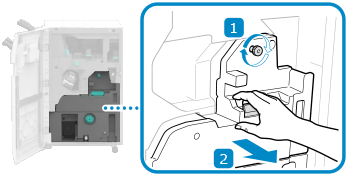

Gire la rueda C2 y extraiga la unidad grapadora de cuadernillos (C3).
Gire la rueda unas 10 veces.
5
Compruebe si hay papel atascado.
1
Abra la guía C4.
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
3
Cierre la guía C4.
6
Empuje suavemente la unidad grapadora de cuadernillos (C3) hacia el interior de la unidad de acabado.
7
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
