Atascos de papel en Unidad de Acabado Grapadora AC y Unidad de Acabado de Cuadernillos AC (Opción)
Quite el papel atascado en Unidad de Acabado Grapadora AC y Unidad de Acabado de Cuadernillos AC. Siga las instrucciones del panel de control para comprobar la ubicación del atasco y quitar el papel atascado.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Si el papel se rompe, asegúrese de retirar todas las piezas para que no quede ningún trozo.
Si no puede quitar el papel, no intente extraerlo por la fuerza. Compruebe el panel de control y quite el papel atascado en otro lugar.
Preparativos necesarios
Extraiga todo el papel impreso de la bandeja de cuadernillos.
Atascos de papel dentro de la tapa frontal
1
Abra la tapa delantera de la unidad de acabado.
2
Levante la guía de la bandeja de salida de la bandeja C.

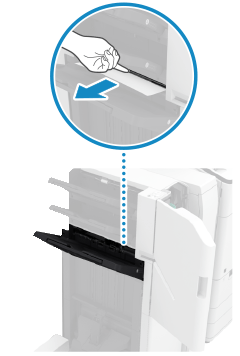

Si hay papel de Hoja larga atascado en el área de salida de la bandeja inferior (Bandeja C)
Tire suavemente del papel atascado en la dirección de la bandeja.
Después de retirar el papel de Hoja larga atascado, puede aparecer una pantalla pidiéndole que abra la tapa frontal de la unidad de acabado. Puede hacer desaparecer esta pantalla abriendo y luego cerrando la tapa frontal.
3
Gire la rueda de entrega para alimentar el papel atascado hacia el lado de la Bandeja C.
4

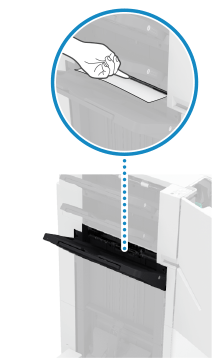

Si sale papel del área de salida de la Bandeja C, sáquelo suavemente tirando en el sentido de la flecha.
5
Abra la guía de entrega.
1
Abra la guía de entrega inferior.
2
Abra la guía de entrega superior.
6
Compruebe si hay papel atascado.
1
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
2
Cierre la guía de entrega superior.
7
Levante la solapa primaria.
8
Compruebe si hay papel atascado.
1
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
2
Baje la solapa primaria.
3
Cierre la guía de entrega inferior.
9
Compruebe si hay papel atascado en la unidad taladradora o la guía de entrada.
Cuando esté instalada la Unidad Taladradora
1
Levante la unidad taladradora.
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
3
Baje la unidad taladradora.
Cuando no esté instalada la Unidad Taladradora
1
Abra la guía de entrada.
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
3
Cierre la guía de entrada.
10
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
Atascos de papel dentro de la unidad grapadora de cuadernillos (Solo para Unidad de Acabado de Cuadernillos AC)
En esta sección se describe cómo quitar los atascos dentro de la tapa frontal. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de papel y quitar el papel atascado.
1
Abra la tapa delantera de la unidad de acabado.
2

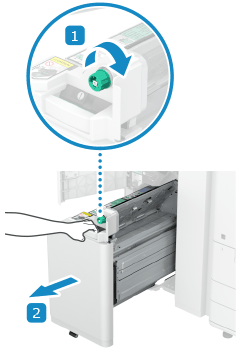

Gire la rueda de la parte superior de la unidad grapadora de cuadernillos y tire de la unidad grapadora de cuadernillos hacia fuera.
Gire la rueda unas 10 veces.
3
Compruebe si hay papel atascado.
1
Abra la guía transparente.
2
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
3
Cierre la guía transparente.
4
Empuje suavemente la unidad grapadora de cuadernillos hacia el interior de la unidad de acabado.
5
Cierre la tapa frontal de la unidad de acabado.
Cuando se haya quitado el atasco de papel, desaparecerá la pantalla que indica que hay un atasco y la impresión se reanudará automáticamente.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
Si aparece una pantalla que indica que hay un atasco de papel en una ubicación diferente, continúe siguiendo las instrucciones de la pantalla para eliminar el papel atascado.
NOTA
Si se producen atascos de papel repetidamente
Compruebe el estado de la máquina y del papel. Atascos de papel que se producen repetidamente
