Atascos de grapas en Unidad de Acabado Grapadora AG y Unidad de Acabado de Cuadernillos AG (Opción)
Quite la grapa atascada de la ubicación donde se encuentre. Siga las instrucciones del panel de control para comprobar la ubicación de la grapa y quitar la grapa atascada.
Atascos de grapas en la Unidad de Acabado Grapadora AG
En esta sección se describe cómo quitar los atascos de grapas de la Unidad de Acabado Grapadora AG. Siga las instrucciones del panel de control para comprobar la ubicación del atasco de grapas y quitar las grapas atascadas.
Preparativos necesarios
Cierre la tapa y el casete si están abiertos.
1
Retire el papel a la espera de ser grapado de la bandeja de salida.
2
Espere unos segundos hasta que la unidad grapadora deje de moverse.
3
Abra la tapa delantera de la unidad de acabado.
4

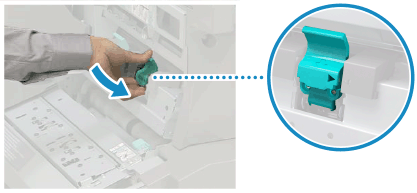

Extraiga el cartucho de grapas.
Sujete por el tirador verde del cartucho de grapas y sáquelo tirando recto hacia fuera.
5
Retire las grapas atascadas del cartucho de grapas.
1
Levante el tirador del cartucho de grapas.
2
Retire todas las grapas atascadas y las que se vean.
3
Baje el tirador del cartucho de grapas.
6
Instale el cartucho de grapas en la unidad de acabado.
Sujete el tirador verde del cartucho de grapas y sáquelo tirando recto hacia fuera.
7
Cierre la tapa frontal de la unidad de acabado.
El grapado en seco se puede realizar automáticamente para reposicionar las grapas.
Atascos de grapas en la Unidad de Acabado de Cuadernillos AG
En esta sección se describe cómo quitar los atascos de grapas en la unidad de grapado de cuadernillos. Siga las instrucciones del panel de control para comprobar la ubicación de la grapa y quitar la grapa atascada.
El método para quitar atascos de grapas de la unidad grapadora es el mismo que cuando se quitan atascos de grapas de la Unidad de Acabado Grapadora AG. Atascos de grapas en la Unidad de Acabado Grapadora AG
El método para quitar atascos de grapas de la unidad grapadora es el mismo que cuando se quitan atascos de grapas de la Unidad de Acabado Grapadora AG. Atascos de grapas en la Unidad de Acabado Grapadora AG
Preparativos necesarios
Extraiga todo el papel impreso de la bandeja de cuadernillos.
Cierre la tapa y el casete si están abiertos.
1
Abra la tapa delantera de la unidad de acabado.
2
Saque la unidad grapadora de cuadernillos.
3
Quite los dos cartuchos de grapas.
4
Retire las grapas atascadas del cartucho de grapas.
1
Sujete ambos extremos de la caja de grapas y baje el tirador.
2
Retire todas las grapas atascadas y las que se vean.
3
Levante el tirador del cartucho de grapas.
5
Instale los dos cartuchos de grapas en la unidad grapadora de cuadernillos.
Compruebe que las cajas de grapas están insertadas de forma que las marcas de posición queden alineadas, como se muestra en la ilustración de más arriba.
6
Empuje suavemente la unidad grapadora de cuadernillos hacia el interior del equipo.
7
Cierre la tapa frontal de la unidad de acabado.
8
Recoloque las grapas. [Recolocación de grapas de cuadernillos]
Una vez retirado el atasco de grapas, asegúrese de recolocar las grapas.
