Chargement du papier dans le Magasin grande capacité A3-C (option)
Pour connaître le format du papier pouvant être chargé dans le Magasin grande capacité A3-C, voir les sections ci-dessous. Le chargement de papier de format différent (autre que la taille utilisable) peut entraîner un dysfonctionnement.
Papier utilisable
Papier utilisable
Vous pouvez charger le papier avec le Support de fixation de plaque de guidage latérale-A pour contrôler l’écart d’alimentation du papier et d’obtenir une plus grande précision d’impression. Utiliser le Support de fixation de plaque de guidage latérale-A pour charger le papier dans le Magasin grande capacité A3-C
* Vous pouvez utiliser le Support de fixation de plaque de guidage latérale-A lorsque vous chargez du papier de taille A4R ou plus grand.
* Vous pouvez utiliser le Support de fixation de plaque de guidage latérale-A lorsque vous chargez du papier de taille A4R ou plus grand.
Lorsque vous chargez des enveloppes, faites attention à l’orientation et à la face qui est orientée vers le haut. Orientation des enveloppes pour leur chargement (Magasin grande capacité A3-C) (Option)
Lorsque vous utilisez du papier comportant un logo, faites attention à l'orientation du papier chargé et à la face qui est orientée vers le haut. Orientation pour le chargement du papier comportant un logo
Lorsque vous utilisez du papier comportant un logo, faites attention à l'orientation du papier chargé et à la face qui est orientée vers le haut. Orientation pour le chargement du papier comportant un logo
Charger le papier dans le Magasin grande capacité A3-C
L’élévateur à l’intérieur du magasin papier latéral monte et descend automatiquement. Lorsque vous chargez du papier, faites attention à ne pas vous coincer les doigts, car cela peut entraîner des blessures.
IMPORTANT
Si l'appareil est à court de papier et que l'impression s'arrête alors que vous avez activé l'agrafage, ne retirez pas les tirages en attente d'agrafage. (L'impression et l'agrafage reprennent après que vous avez éliminé le bourrage.)
Si l’élévateur doit être levé (par exemple, si vous laissez tomber des objets à l’intérieur du magasin papier latéral), ne le levez pas plus de 50 mm (2") ou en diagonale, car cela peut entraîner un dysfonctionnement ou des dommages sur la machine.
Ne levez pas l’élévateur à l’intérieur du magasin papier latéral lorsque l’alimentation électrique principale est allumée, car cela pourrait entraîner un dysfonctionnement ou endommager la machine. Si vous devez lever l’élévateur, par exemple, si vous laissez tomber des objets, éteignez l’alimentation principale avec le magasin papier latéral ouverts. Arrêt de la machine
Si vous chargez du papier imprimé dans le Magasin grande capacité A3-C, un dysfonctionnement peut se produire. Pour imprimer au verso d'une feuille de papier imprimée (impression recto verso manuelle), chargez le papier dans le plateau multifonctions. Chargement du papier dans le plateau multifonctions
Un ventilateur de séparation du papier se trouve à l’intérieur du Magasin grande capacité A3-C. N’insérez pas d’agrafes ou d’autres objets étrangers dans l’ouverture du ventilateur.
Des bourrages papier peuvent se produire si vous chargez du papier dans le Magasin grande capacité A3-C dans un environnement à faible humidité. En cas de bourrage papier, suivez les instructions sur l’écran du panneau de commande pour retirer le papier coincé. Assurez-vous également que le papier chargé n’est pas gondolé.
1

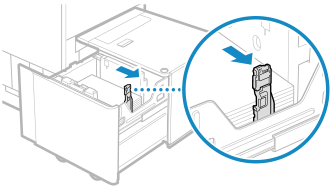

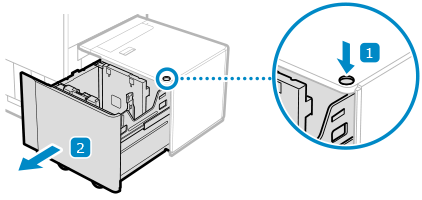

Tirez le magasin à papier vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
Selon les conditions d’utilisation, l’ouverture du magasin papier latéral peut prendre un certain temps après avoir appuyé sur le bouton.
2
Déramez le papier et alignez les bords.
Déramez les quatre bords du papier par petits lots, et alignez les bords en tapotant les feuilles sur une surface plane à plusieurs reprises.
3
Chargez le papier avec la face à imprimer vers le haut.
Chargez le papier avec le bord du papier contre le côté gauche du magasin papier latéral.

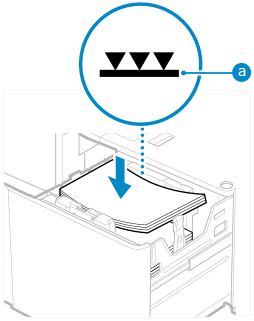

Assurez-vous que le papier chargé ne dépasse pas la ligne de limite de chargement (
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.Lorsque vous chargez du papier, assurez-vous que la hauteur de la pile de papier ne dépasse pas 20 mm (3/4"). Si elle dépasse 20 mm (3/4"), les bords de la pile de papier peuvent gondoler ou se plisser, et une mauvaise qualité d’impression peut en résulter.
Pour charger du papier à onglet
Le charger dans l’ordre des onglets à droite avec les onglets du côté opposé à la direction d’alimentation.
4
Insérez le magasin papier latéral dans la machine jusqu’à ce qu’il s’enclenche.
L'élévateur interne remonte automatiquement.
IMPORTANT
Dans les cas décrits ci-dessous, positionnez les plaques de guidage latérales en fonction du papier à utiliser. Modifier le format du papier pour Magasin grande capacité A3-C
Chargement du papier dans le magasin papier latéral pour la première fois
Lorsque la position des plaques de guidage latérales est différente du format du papier chargé et que le papier est plié ou présente un décalage sur les bords
Ne donnez pas un coup violent au dispositif de retenue du bord arrière lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou des dommages sur la machine.
Ne placez jamais de papier ou d’autres objets dans la partie vide du magasin papier latéral à côté de la pile de papier, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez rien en dehors de l'espace dans lequel le papier est chargé. Cela peut entraîner des dysfonctionnements.
Si la première feuille à sortir ne sort pas correctement par le réceptacle de sortie, nous vous recommandons de placer une feuille vierge de même format ou plus grande que le papier d’impression dans le réceptacle sortie à l’avance.
NOTE
Lorsque vous chargez du papier dans le magasin papier latéral, assurez-vous que le réglage du format du papier est la même que celui du papier en cours de chargement.
Chargez le papier sous les rouleaux du support du bord arrière.
Si un problème survient pendant l'impression, vous pouvez essayer de la résoudre en retournant le papier et en le chargeant à nouveau.
Utiliser le Support de fixation de plaque de guidage latérale-A pour charger le papier dans le Magasin grande capacité A3-C
1
Tirez le magasin à papier vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
Selon les conditions d’utilisation, l’ouverture du magasin papier latéral peut prendre un certain temps après avoir appuyé sur le bouton.
2

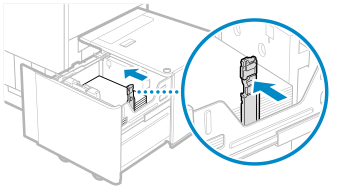

Maintenez le levier et faites glisser le dispositif de retenue du bord arrière jusqu’à ce qu’il ne bloque plus le papier.
3
Retirer tout le papier chargé.
4
Après avoir fermé le magasin papier latéral, ouvrez-le à nouveau.
L'élévateur interne remonte automatiquement.
5
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et la plaque intérieure jusqu’à ce qu’elles ne bloquent plus le papier.
6
Chargez le papier avec la face à imprimer vers le haut.
Préparer une pile de papier d’environ 20 mm (3/4") de hauteur.
Chargez la pile de papier en la plaçant contre la paroi gauche du magasin papier latéral.
7
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et intérieure pour les aligner sur le format du papier souhaité.
Lorsque vous faites glisser les plaques de guidage latérales, assurez-vous que la pile de papier reste en contact avec la paroi gauche du magasin papier latéral.
Posez la main sur le papier pour vérifier s’il est complètement plat. Si le papier n’est pas entièrement plat, la distance entre les plaques de guidage latérales est trop petite. Réajuster la position de la plaque ou ds plaques.
8

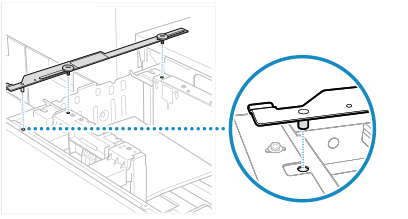

Placez le Support de fixation de plaque de guidage latérale-A sur le magasin papier latéral en insérant la goupille de positionnement dans le trou correspondant.
9

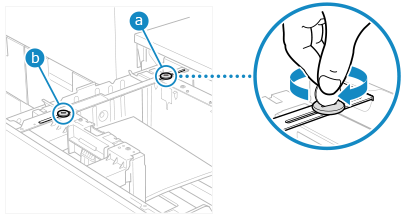

Placez-vous à gauche du magasin papier latéral qui a été retiré, et serrez la vis à tête fendue.
En tenant une des plaques de guidage latérales pour l’empêcher de bouger, serrez en premier la vis sur le côté gauche (), puis celle du côté droit (
). Si vous serrez d’abord la vis du côté droit (), la plaque de guidage latérale peut s’incliner.
), puis celle du côté droit (). Si vous serrez d’abord la vis du côté droit (), la plaque de guidage latérale peut s’incliner.Si les vis à tête fendue sont serrées obliquement ou si elles ne sont pas bien serrées, la précision d’impression peut baisser.

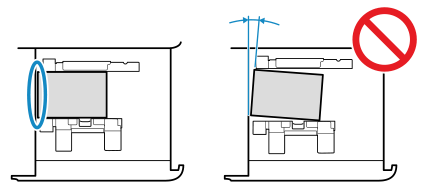

Après avoir serré les deux vis, vérifiez si la pile de papier est en contact étroit avec la paroi gauche du magasin papier latéral.
Pour atteindre une précision d’impression encore plus élevée
Vérifiez tous les éléments suivants :

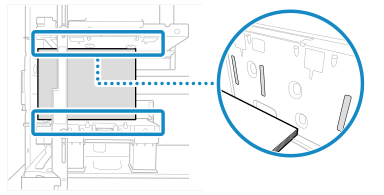

Vérifiez que la pile de papier est en contact avec deux butées ou plus sur la paroi gauche du magasin papier latéral.

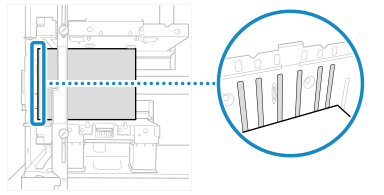

Vérifiez que la pile de papier est en contact avec une ou plusieurs butées sur la plaque de guidage latérale intérieure et une butée sur la plaque de guidage latérale extérieure.
Lorsqu’il y a un espace entre la pile de papier et une butée sur la plaque de guidage latérale extérieure (espace () dans le schéma), vérifiez qu’il est comprix entre 0,1 et 0,5 mm (0,01" à 0,02") (correspondant approximativement à l’épaisseur d’une à cinq feuilles de papier ordinaire de 80 g/m² (20 lb bond)).

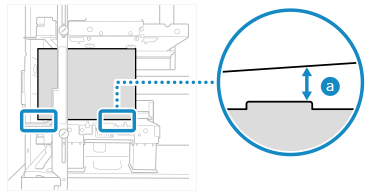

) dans le schéma), vérifiez qu’il est comprix entre 0,1 et 0,5 mm (0,01" à 0,02") (correspondant approximativement à l’épaisseur d’une à cinq feuilles de papier ordinaire de 80 g/m² (20 lb bond)).
Si l’espace () dépasse 0,5 mm (0,02"), réduisez la distance entre les plaques de guidage latérales en desserrant la vis à tête fendue sur la face extérieure, puis resserrez la vis tout en maintenant la plaque de guidage latérale externe pour l’empêcher de bouger.
) dépasse 0,5 mm (0,02"), réduisez la distance entre les plaques de guidage latérales en desserrant la vis à tête fendue sur la face extérieure, puis resserrez la vis tout en maintenant la plaque de guidage latérale externe pour l’empêcher de bouger.Si l’espace () est inférieur à 0,1 mm (0,01"), augmentez la distance entre les plaques de guidage latérales en desserrant la vis à tête fendue sur la face extérieure, puis resserrez la vis tout en maintenant la plaque de guidage latérale externe pour l’empêcher de bouger.
) est inférieur à 0,1 mm (0,01"), augmentez la distance entre les plaques de guidage latérales en desserrant la vis à tête fendue sur la face extérieure, puis resserrez la vis tout en maintenant la plaque de guidage latérale externe pour l’empêcher de bouger.Après avoir ajusté la distance entre les plaques de guidage latérales, vérifiez si la pile de papier est maintenant en contact avec deux butées ou plus sur la paroi gauche du magasin papier latéral.
10
Chargez tout le papier restant avec la face à imprimer vers le haut.
Lorsque vous chargez du papier, assurez-vous que la hauteur de la pile de papier ne dépasse pas 20 mm (3/4"). Si elle dépasse 20 mm (3/4"), les bords de la pile de papier peuvent gondoler ou se plisser, et une mauvaise qualité d’impression peut en résulter.
Assurez-vous que la pile de papier chargée en plus repose bien sur la pile déjà chargée.
11

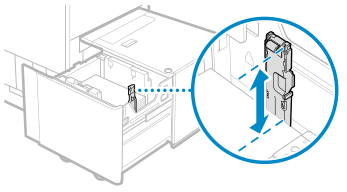

Maintenez le levier et faites glisser le dispositif de retenue du bord arrière pour l’aligner sur le format du papier chargé.
Si le dispositif de retenue du bord arrière est aligné, tout en étant trop lâche ou trop serré, le papier peut se coincer, la qualité de l’image peut se dégrader ou l’intérieur de la machine peut se salir.
12
Insérez doucement le magasin papier latéral dans la machine jusqu’à ce qu’il s’enclenche.
L'élévateur interne remonte automatiquement.
Modifier le format du papier pour Magasin grande capacité A3-C
1
Mémoriser le format du papier souhaité. Régler le format et le type de papier pour le magasin papier latéral et la cassette
Le format de papier est automatiquement détecté.
* Si le format de papier détecté est différent de celui du papier chargé, il est possible que le papier ne soit pas correctement chargé. Chargez le papier à nouveau.
2
Tirez le magasin à papier vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
Selon les conditions d’utilisation, l’ouverture du magasin papier latéral peut prendre un certain temps après avoir appuyé sur le bouton.
3
Maintenez le levier et faites glisser le dispositif de retenue du bord arrière jusqu’à ce qu’il ne bloque plus le papier.
4
Retirer tout le papier chargé.
5
Insérez le magasin papier latéral dans la machine jusqu’à ce qu’il s’enclenche.
L'élévateur interne remonte automatiquement.
6
Tirez à nouveau le magasin papier latéral vers vous jusqu’à ce qu’il s’arrête.
L'élévateur interne redescend automatiquement en position de réapprovisionnement en papier.
7
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et la plaque intérieure jusqu’à ce qu’elles ne bloquent plus le papier.
8
Chargez le papier du format souhaité avec la face à imprimer vers le haut.
Préparer une pile de papier d’environ 20 mm (3/4") de hauteur.
Chargez la pile de papier avec le bord du papier contre le côté gauche du magasin papier latéral.
Pour charger du papier à onglet
Le charger dans l’ordre des onglets à droite avec les onglets du côté opposé à la direction d’alimentation.
9
Maintenez le levier et faites glisser la plaque de guidage latérale extérieure et intérieure pour les aligner sur le format du papier souhaité.
Lorsque vous faites glisser les plaques de guidage latérales, assurez-vous que la pile de papier reste en contact avec le côté gauche du magasin papier latéral.
Des plaques de guidage latérales alignées mais trop écartées ou trop serrées peuvent provoquer des erreurs d'alimentation ou un bourrage papier.
10
Maintenez le levier et faites glisser le dispositif de retenue du bord arrière pour l’aligner sur l’indicateur de format du papier chargé.
Si le dispositif de retenue du bord arrière est aligné, tout en étant trop lâche ou trop serré, le papier peut se coincer, la qualité de l’image peut se dégrader ou l’intérieur de la machine peut se salir.
11
Chargez tout le papier restant avec la face à imprimer vers le haut.
Assurez-vous que le papier chargé ne dépasse pas la ligne de limite de chargement (). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.
). S'il dépasse la ligne de limite de chargement, il peut y avoir des défauts d'alimentation ou un bourrage papier.Lorsque vous chargez du papier, assurez-vous que la hauteur de la pile de papier ne dépasse pas 20 mm (3/4"). Si elle dépasse 20 mm (3/4"), les bords de la pile de papier peuvent gondoler ou se plisser, et une mauvaise qualité d’impression peut en résulter.
Assurez-vous que la pile de papier chargée en plus repose bien sur la pile déjà chargée.
12
Insérez le magasin papier latéral dans la machine jusqu’à ce qu’il s’enclenche.
L'élévateur interne remonte automatiquement.
13
Modifiez le format du papier pour le support spécial et l’insérer dans le plateau support.
1
Retirez le support spécial du plateau support.
2
Coller l’étiquette du format papier pour qu’elle corresponde au nouveau format du support spécial.
3
Insérez le support spécial dans le plateau support.
IMPORTANT
Ne donnez pas un coup violent au dispositif de retenue du bord arrière lors du chargement du papier dans le magasin papier latéral, car cela pourrait entraîner un dysfonctionnement ou des dommages sur la machine.
Veillez charger le papier avec les plaques de guidage latérale extérieure et intérieure ainsi que le dispositif de retenue du bord arrière correctement alignés avec les marques de format du papier. S’ils ne sont pas correctement alignés, le papier peut se coincer, la qualité de l’image peut être détériorée ou l’intérieur de la machine peut se salir.
Ne placez jamais de papier ou d’autres objets dans la partie vide du magasin papier latéral à côté de la pile de papier, car cela pourrait entraîner un dysfonctionnement ou endommager la machine.
Ne placez rien en dehors de l'espace dans lequel le papier est chargé. Cela peut entraîner des dysfonctionnements.
Si la première feuille à sortir ne sort pas correctement par le réceptacle de sortie, nous vous recommandons de placer une feuille vierge de même format ou plus grande que le papier d’impression dans le réceptacle sortie à l’avance.
NOTE
Si un problème survient pendant l'impression, vous pouvez essayer de la résoudre en retournant le papier et en le chargeant à nouveau.
