Module de Finition agrafage-AQ, Module de Finition P.A.C.-AQ, Unité de perforation et Massicot de chasse-A
Pour agrafer le papier, le plier et utiliser d'autres fonctions de finition, installez le Module de Finition agrafage-AQ ou le Module de Finition P.A.C.-AQ en option.
L'installation du Unité de perforation suivant sur le module de finition vous permet aussi d'utiliser la fonction de perforation.
L'installation du Unité de perforation suivant sur le module de finition vous permet aussi d'utiliser la fonction de perforation.
Module de perforation-BZ
Puncher Unit-CA
Puncher Unit-BY
En attachant Massicot de chasse-A à Module de Finition P.A.C.-AQ, vous pouvez couper et aligner proprement les bords du papier de la brochure avec piqûre à cheval.
Si vous installez le Perfo Pro Multi-Fonction-C, vous pouvez réaliser plusieurs types de perforations. Pour plus d’informations sur le Perfo Pro Multi-Fonction-C, consultez le manuel du Perfo Pro Multi-Fonction-C.
Fonctions de finition disponibles
Les fonctions de finition qui sont disponibles lorsque le Module de Finition agrafage-AQ ou le Module de Finition P.A.C.-AQ est installé sont indiquées ci-dessous.
Fonctions de tri
Tri séquentiel
Groupe
Décalage
Fonctions d'agrafage
En coin
Double
Piqûre à cheval*1
Couper*1*2
Fonctions de pliage
Pli cavalier*1
Fonctions de perforation
Perforation*3
*1Disponible uniquement lorsque le Module de Finition P.A.C.-AQ est installé.
*2Disponible uniquement lorsque le Massicot de chasse-A est installé.
*3Disponible uniquement lorsque l'Unité de perforation est installée.
NOTE
Pour de plus amples informations sur les fonctions de finition, voir :
Précautions à prendre lors de l'utilisation des fonctions de finition
Précautions à prendre lors de l'utilisation du tri séquentiel et du tri groupé
Si la limite de charge maximale est atteinte lors de l'abaissement du réceptacle, le papier est automatiquement éjecté vers un réceptacle disponible. Si tous les réceptacles disponibles ont atteint leur limite de charge maximale, l'impression est suspendue. L'impression reprend lorsque le papier éjecté est retiré du réceptacle.
Précautions à prendre lors de l'utilisation de l'agrafage
Le nombre de feuilles qui peuvent être agrafées ensemble dépend du type et de l'épaisseur du papier. Caractéristiques techniques
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Retirez le papier agrafé une fois qu'il a été éjecté dans le réceptacle, et ne tentez pas de retirer le papier pendant l'agrafage.
Lorsque le message [Charger des agrafes dans l'ensemble d'agrafage.] s'affiche, remplacez l'étui d'agrafes et ajoutez plus d'agrafes. Ajout d’agrafes (option)
Si le réceptacle atteint sa position la plus basse, l'impression est suspendue. L'impression reprend lorsque le papier éjecté est retiré du réceptacle.
Précautions à prendre lors de l'utilisation de la piqûre à cheval
La qualité des plis dépend du type de papier et du nombre de feuilles.
Noms et fonctions des pièces

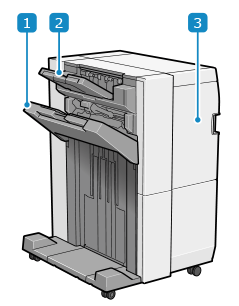

Vue extérieure
Module de Finition agrafage-AQ
Module de Finition P.A.C.-AQ
Réceptacle de sortie (réceptacle B)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
* Si [Mode Pile gros volume] est réglé sur [Oui], les impressions sont de préférence sorties sur le réceptacle B, indépendamment des paramètres de [Régl. réceptacle de sortie]. [Mode Pile gros volume] (Pour les Séries 8100 uniquement)
* Si [Mode Pile gros volume] est réglé sur [Oui], les impressions sont de préférence sorties sur le réceptacle B, indépendamment des paramètres de [Régl. réceptacle de sortie]. [Mode Pile gros volume] (Pour les Séries 8100 uniquement)
Réceptacle de sortie (réceptacle A)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
* Si [Mode Pile gros volume] est réglé sur [Oui], les impressions sont de préférence sorties sur le réceptacle B, indépendamment des paramètres de [Régl. réceptacle de sortie]. [Mode Pile gros volume] (Pour les Séries 8100 uniquement)
* Si [Mode Pile gros volume] est réglé sur [Oui], les impressions sont de préférence sorties sur le réceptacle B, indépendamment des paramètres de [Régl. réceptacle de sortie]. [Mode Pile gros volume] (Pour les Séries 8100 uniquement)
Capot avantOuvrez cet élément en cas de bourrage papier ou d'agrafes et pour ajouter des agrafes.
Lorsque le Unité de perforation est installé, ouvrez cet élément pour jeter les résidus de perforation.
Lorsque le Unité de perforation est installé, ouvrez cet élément pour jeter les résidus de perforation.
Réceptacle à brochuresReçoit les brochures reliées par piqûre à cheval.
NOTE
Le réceptacle de sortie B aligne le papier d’impression selon ses deux repères d’alignement. Vous pouvez régler la position de ces repères.
Intérieur
Module de Finition agrafage-AQ
Module de Finition P.A.C.-AQ
Réceptacle d'agrafes usagéesSortez le réceptacle pour jeter les agrafes usagées. Élimination des agrafes usagées (option)
Réceptacle de résidus de coupe (quand le Massicot de chasse-A est installé)Sortez le réceptacle pour jeter les résidus de coupe. Élimination des résidus de coupe (option)
Réceptacle de résidus de perforation (quand le Unité de perforation est installé)Sortez le réceptacle en le tirant pour jeter les résidus de perforation.
Agrafeuse de piqûre à chevalSortez cet élément en cas de bourrage papier ou d'agrafes et pour ajouter des agrafes.
Caractéristiques techniques
Format, type et grammage du papier | Tous les papiers qui peuvent passer à travers la machine*1 Papier utilisable |
Capacité du réceptacle de sortie (réceptacle A)*2 | Pas de réglages de finition. Tri séquentiel ou groupé A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR : 47 mm (1 7/8") de hauteur (équivalent à 125 feuilles) Enveloppes : 30 feuilles Pliage en Z (lorsque le Module de pli en C et en Z-K est attaché) A3, B4, A4R, LTRR, LGL, 11 " x 17 " : 30 feuilles Pliage en deux (lorsque le Module de pli en C et en Z-K est attaché) A4R, LTRR : 30 feuilles |
Capacité du réceptacle de sortie (réceptacle B)*2 | Pas de réglages de finition. Tri séquentiel ou groupé A4, B5, LTR, EXEC, 16K : 285 mm (11 1/4 ") en hauteur (équivalent à 2 000 feuilles) A5, A5R, STMTR : 216 mm (8 1/2 ") en hauteur (équivalent à 1 500 feuilles) A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR : 147 mm (5 3/4") de hauteur (équivalent à 1 000 feuilles) Enveloppes Kakugata 2 : 300 feuilles Sauf Kakugata 2 : 150 feuilles Pliage en Z (lorsque le Module de pli en C et en Z-K est attaché) A3, B4, 11" x 17" : 30 feuilles A4R, LTRR, LGL : 15 feuilles Pliage en deux (lorsque le Module de pli en C et en Z-K est attaché) A4R, LTRR : 50 feuilles Papier long (210,0 mm x 487,8 mm à 330,2 mm x 1 300 mm (8 1/4 " x 19 1/4 " à 13 " x 51 1/4 ")) Lorsqu'aucun plateau d'alimentation manuelle pour l'impression bannière B ou Plateau d'alimentation manuelle pour l'impression bannière C n'est fixé ou que du papier d'une longueur de 762 mm (30") ou plus est utilisé Support manuel Lorsque le plateau d'alimentation manuelle pour l'impression bannière B ou le Plateau d'alimentation manuelle pour l'impression bannière C est attaché (487,8 mm à 762,0 mm (19 1/4 " à 30 ")) 52 g/m² à 150 g/m² (14 à 39,9 lb bond) : 100 feuilles 151 g/m² à 300 g/m² (55,8 lb couverture à 110,9 lb couverture) : 50 feuilles Lorsque l'élément [Mode Pile gros volume] est réglé sur [Oui] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K : 490 mm (19 1/4 ") en hauteur (équivalent à 4 000 feuilles)*3*4 A4R, B5R, LTRR, 16KR : 285 mm (11 1/4 ") en hauteur (équivalent à 2 000 feuilles) A3, B4, 330 mm x 483 mm (13 " x 19 "), 320 mm x 450 mm (SRA3) (12 5/8 " x 17 11/16 "), 305 mm x 457 mm (12 " x 18 "), LGL, 11 " x 17 ", 8K : 216 mm (8 1/2 ") de hauteur (équivalent à 1 500 feuilles) A6R : 147 mm (5 3/4 ") en hauteur (équivalent à 1 000 feuilles) Décalage Identique à « Pas de réglages de finition. Tri séquentiel ou groupé » *5 Agrafage (en coin, double) A4, B5, LTR, EXEC, 16K : 200 copies, soit un total de 3 000 feuilles, ou 490 mm (19 1/4 ") en hauteur A4R, B5R, LTRR, 16KR : 200 copies, soit un total de 2 000 feuilles, ou 285 mm (11 1/4 ") en hauteur A3, B4, 330 mm x 483 mm (13 " x 19 "), 320 mm x 450 mm (SRA3) (12 5/8 " x 17 11/16 "), 305 mm x 457 mm (12 " x 18 "), LGL, 11 " x 17 ", 8K : 200 copies, total de 1 500 feuilles, ou 216 mm (8 1/2 ") de hauteur*6 |
Capacité du réceptacle à brochures (Module de Finition P.A.C.-AQ uniquement) | Papier 60 g/m² à 81,4 g/m² (16 lb bond à 21,7 lb bond) Reliure de 11 à 15 feuilles : 10 exemplaires Reliure de 16 à 20 feuilles : 5 exemplaires Papier 60 g/m² à 105 g/m² (16 lb bond à 28 lb bond) Reliure de 2 à 5 feuilles : 25 exemplaires Reliure de 6 à 10 feuilles : 15 exemplaires Papier de 106 g/m² à 220 g/m² (29 lb bond à 80 lb couverture) Reliure de 2 à 5 feuilles : 3 exemplaires |
Nombre de feuilles pouvant être agrafées | En coin et double (papier non couché) A4, B5, LTR, EXEC, 16K 52 g/m² à 90 g/m² (14 à 24 lb bond) : 100 feuilles 90,1 à 128 g/m² (24 à 34 lb bond) : 60 feuilles 128,1 g/m² à 150 g/m² (34,1 lb à 39,9 lb bond) : 50 feuilles 150,1 à 180 g/m² (55,5 à 66 lb couverture) : 40 feuilles 180,1 à 220 g/m² (66,6 à 80 lb couverture) : 30 feuilles 220,1 g/m² à 256 g/m² (81,4 lb à 94,7 lb) : 25 feuilles 256,1 g/m² à 300 g/m² (94,7 lb à 110 lb) : 15 feuilles A4R, B5R, LTRR, 16KR 52 à 90 g/m² (14 à 24 lb bond) : 65 feuilles 90,1 à 128 g/m² (24 à 34 lb bond) : 60 feuilles 128,1 g/m² à 150 g/m² (34,1 lb à 39,9 lb bond) : 50 feuilles 150,1 à 180 g/m² (55,5 à 66 lb couverture) : 40 feuilles 180,1 à 220 g/m² (66,6 à 80 lb couverture) : 30 feuilles 220,1 g/m² à 256 g/m² (81,4 lb à 94,7 lb) : 25 feuilles 256,1 g/m² à 300 g/m² (94,7 lb à 110 lb) : 15 feuilles A3, B4, LGL, 11" x 17", 8K 52 à 90 g/m² (14 à 24 lb bond) : 65 feuilles 90,1 à 128 g/m² (24 à 34 lb bond) : 50 feuilles 128,1 g/m² à 150 g/m² (34,1 lb à 39,9 lb bond) : 40 feuilles 150,1 à 180 g/m² (55,5 à 66 lb couverture) : 30 feuilles 180,1 à 220 g/m² (66,6 à 80 lb couverture) : 25 feuilles 220,1 g/m² à 256 g/m² (81,4 lb à 94,7 lb) : 20 feuilles 256,1 g/m² à 300 g/m² (94,7 lb à 110 lb) : 10 feuilles 330 mm x 483 mm (13 " x 19 "), 320 mm x 450 mm (SRA3) (12 5/8 " x 17 11/16 "), 305 mm x 457 mm (12 " x 18 ") 52 à 90 g/m² (14 à 24 lb bond) : 65 feuilles 90,1 à 128 g/m² (24 à 34 lb bond) : 35 feuilles 128,1 g/m² à 150 g/m² (34,1 lb à 39,9 lb bond) : 25 feuilles 150,1 à 220 g/m² (55,5 à 80 lb couverture) : 20 feuilles 220,1 g/m² à 256 g/m² (81,4 lb à 94,7 lb) : 15 feuilles 256,1 g/m² à 300 g/m² (94,7 lb à 110 lb) : 10 feuilles En coin et double (papier couché) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106 à 128 g/m² (29 à 34 lb bond) : 35 feuilles 128,1 g/m² à 150 g/m² (34 lb à 40 lb bond) : 20 feuilles A3, B4, LGL, 11" x 17", 8K 106 à 128 g/m² (29 à 34 lb bond) : 30 feuilles 128,1 g/m² à 150 g/m² (34 lb à 40 lb bond) : 20 feuilles 330 mm x 483 mm (13 " x 19 "), 320 mm x 450 mm (SRA3) (12 5/8 " x 17 11/16 "), 305 mm x 457 mm (12 " x 18 ") 106 à 150 g/m² (29 à 40 lb bond) : 15 feuilles |
Perforation (lorsque le Unité de perforation est installé) | Nombre de perforations et format de papier Lorsque le Module de perforation-BZ est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Quatre trous : A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Lorsque le Puncher Unit-BY est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Trois trous : A3, B4, A4, B5, LTR, 11 " x 17 ", EXEC, 8K, 16K Lorsque le Puncher Unit-CA est installé : Quatre trous : A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Grammage du papier 52 à 300 g/m² (14 lb bond à 110 lb couverture) |
Piqûre à cheval et pli (Module de Finition P.A.C.-AQ uniquement) | Format de papier A3, B4, A4R, 330 mm × 483 mm (13 " x 19 "), 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3), 305 x 457 mm (12 " x 18 "), LTRR, LGL, 11 " x 17 ", format personnalisé (210 mm x 279,4 mm à 330,2 mm x 487,7 mm (8 1/4 " x 11 " à 13 " x 19 1/4 ")) Grammage du papier Grammage des pages du contenu : 60 à 220 g/m² (16 lb bond à 80 lb couverture) Grammage de la couverture : 60 g/m² à 300 g/m² (16 lb bond à 110,9 lb couverture) Nombre de feuilles pouvant être reliées par piqûre à cheval (papier non couché) Papier 60 g/m² à 81,4 g/m² (16 lb bond à 21,7 lb bond) : 20 feuilles 81,5 g/m² à 105 g/m² (21,7 lb bond à 27,9 lb bond) : 10 feuilles Papier 106 g/m² à 220 g/m² (28,2 lb bond à 81,4 lb couverture) : 5 feuilles Nombre de feuilles pouvant être pliées en pli cavalier (papier couché) 106 g/m² à 150 g/m² (28,2 lb bond à 39,9 lb bond) : 5 feuilles Nombre de feuilles pouvant être pliées en pli cavalier Papier 60 g/m² à 105 g/m² (16 lb bond à 27,9 lb bond) : 5 feuilles Papier 106 g/m² à 220 g/m² (28,2 lb bond à 81,4 lb couverture) : 3 feuilles 221 g/m² à 256 g/m² (82 lb cover à 95 lb cover) : 1 feuille |
Alimentation électrique | Module de Finition agrafage-AQ 100 - 240 V AC, 50/60 Hz, 2,9 A Module de Finition P.A.C.-AQ 100 - 240 V AC, 50/60 Hz, 3,2 A |
Consommation électrique maximale | Module de Finition agrafage-AQ 386 W (y compris le module de perforation) Module de Finition P.A.C.-AQ 418 W (y compris le module de perforation et Massicot de chasse-A) |
Dimensions (l x P x H) | Module de Finition agrafage-AQ 700 mm x 799 mm x 1 041 mm (27 5/8" x 31 1/2" x 41")*8 Lorsque le plateau d'extension est déployé : 874 mm x 799 mm x 1 129 mm (34 3/8" x 31 1/2" x 44 1/2")*8 Module de Finition P.A.C.-AQ 882 mm x 799 mm x 1 041 mm (34 3/4" x 31 1/2" x 41")*8 Lorsque le plateau d'extension est déployé : 1 063 mm x 799 mm x 1 129 mm (41 7/8" x 31 1/2" x 44 1/2")*8 |
Poids | Module de Finition agrafage-AQ Environ 78 kg (172,0 lb) Module de Finition P.A.C.-AQ Environ 131 kg (288,8 lb) |
*1Le papier fin d'un grammage de 63 g/m² (16 lb bond) ou moins et le papier couché d'un grammage de 105 g/m² (28 lb bond) ou moins ne peuvent pas être sortis du Réceptacle A.
*2Lors de l'utilisation de papier de 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) ou 80 g/m² (21 lb bond). La capacité varie dans tous les autres cas.
*3Pour du papier A5, A5R, ou STMTR de moins de 64 g/m² (17 lb bond) : 216 mm (8 1/2") (équivalent à 1 500 feuilles)
*4Jusqu'à 3 000 feuilles pour le papier A4, A5, A5R, B5, LTR, EXEC ou 16K de 81 g/m² (21.5 lb bond) ou plus
*5À l'exception des formats de papier ne prenant pas en charge le paramètre de décalage, ainsi que des enveloppes.
*652 g/m² à 63 g/m² (13,8 lb bond à 16,8 lb cover) de 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") : 50 copies, total de 1 500 feuilles, ou 216 mm (8 1/2") de hauteur
*7Uniquement lorsque Module de Finition P.A.C.-AQ est installé.
*8Lorsque cet équipement optionnel est fixé à l’unité principale ou à un autre équipement optionnel, il y aura un espace de +5 mm (1/4") dans la direction horizontale.
